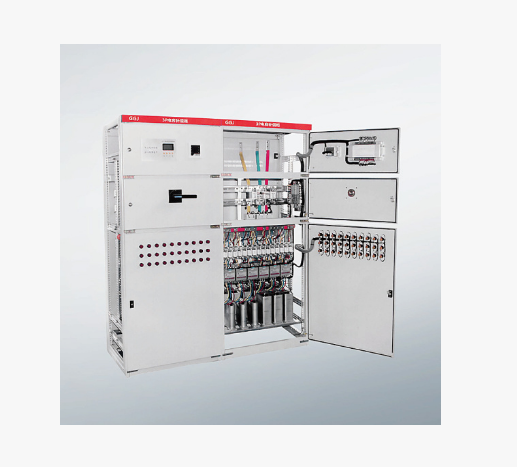

GGJ低压无功智能补偿装置
主要技术参数
■额定电压:0.38~0.66KV。
■额定频率:50HZ。
■额定容量:1~600KVar。
■适用电压范围:(0.85~1.1)倍额定电压。
■大允许电流:1.3倍额定电流。
■控制回路:1~16回路。
■投切时间:1~150s/次,可调。
■工作方式:自动,连续运行。
可配电网监测功能
■实时测量和整点纪录变压器低压侧的三相电压、电流、频率、有功功率、无功功率、功率因数、有功电度、无功电度;电压电流总畸变率和2-25次谐波含量。
■具有RS-232和RS-485接口,可进行掌上电脑数据抄录,也可通过远程通讯功能实现无线抄表,装置测试,参数设置和时实测量数据及纪录数据的读取。
■数据分析功能:可对运行负荷数据进行分析处理、统计查询;综合分析供电质量,计算电压合格率,供电负荷率,可靠率及大负荷率;分时段查询功率因数、有功功率和无功功率;绘制各相电压、电流、功率因数等曲线图;打印综合分析及统计报表。

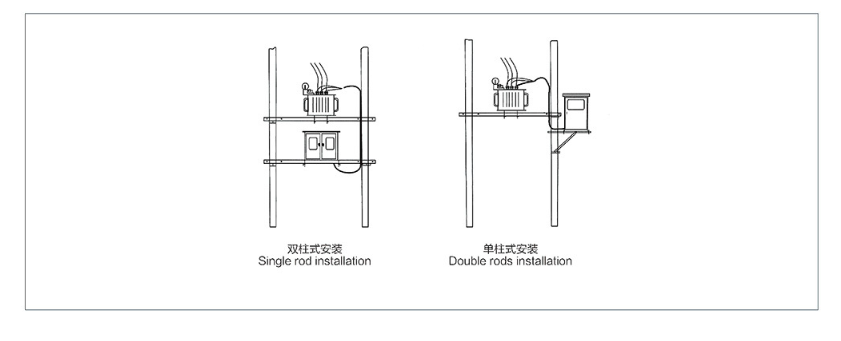

户外柱上安装方式(下图)
主要技术参数
■额定电压:0.38~0.66KV。
■额定频率:50HZ。
■额定容量:1~600KVar。
■适用电压范围:(0.85~1.1)倍额定电压。
■大允许电流:1.3倍额定电流。
■控制回路:1~16回路。
■投切时间:1~150s/次,可调。
■工作方式:自动,连续运行。
可配电网监测功能
■实时测量和整点纪录变压器低压侧的三相电压、电流、频率、有功功率、无功功率、功率因数、有功电度、无功电度;电压电流总畸变率和2-25次谐波含量。
■具有RS-232和RS-485接口,可进行掌上电脑数据抄录,也可通过远程通讯功能实现无线抄表,装置测试,参数设置和时实测量数据及纪录数据的读取。
■数据分析功能:可对运行负荷数据进行分析处理、统计查询;综合分析供电质量,计算电压合格率,供电负荷率,可靠率及大负荷率;分时段查询功率因数、有功功率和无功功率;绘制各相电压、电流、功率因数等曲线图;打印综合分析及统计报表。
户外柱上安装方式(下图)
