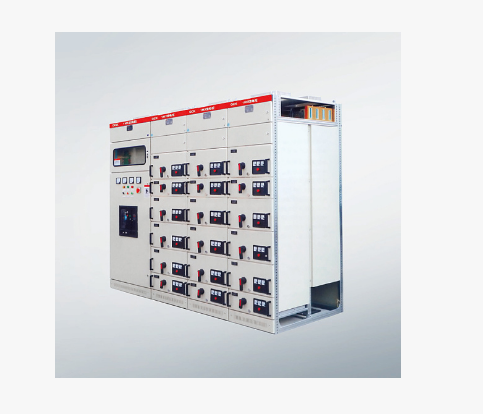

GCK低压抽出式开关柜

主要技术参数

■额定绝缘电压660V/1000V

■额定工作电压400V/660V

■辅助电路额定工作电压：交流380V、220V、直流110V、220V

■母线额定电流：1000A，1250A、1600A、2000A、2500A、3200A、4000A、5000A

■母线额定短时耐受电流：50KA、80KA(有效值)1秒

■母线额定峰值耐受电流：105KA/0.1S、140KA/0.1S、176KA/0.1S

■分支母线额定电流：630A、1000A、1250A、1600A

■分支母线额定短时耐受电流：30KA、50KA(有效值)1秒

■分支母线额定峰值耐受电流：63KA、105KA/0.1S

■外壳防护等级：IP30、IP40

■母线设置：三相四线制、三相五线制

■操作方式：就地、远方、自动

结构特点

■GCK的基本柜架为组合装配式结构，柜架的全部结构件都经过镀锌，喷塑处理，通过螺钉紧固互相连接成基本柜架，在按需要加上门，档板、隔板、抽屉、安装支架以及母线和电器组件等零件，组装成一台完整的控制中心柜，本柜结构有下列特点：

■柜架

■柜架采用C型材组装而成，柜架零件及专用配套零件由本公司配套供货，保证柜体的精度和质量。

■零部件的成型尺寸，开孔尺寸，设备间隔实行模数化（模数E=20mm，下同）。

■内部结构件采用镀锌处理。

■柜体顶盖为可拆卸式，柜顶的四角装有吊环，用于起吊和装运。

■柜架分成母线室、功能单元室、电缆室三个相互隔离区间，可防止事故扩散。

功能单元（抽屉部分）

抽屉单元高度模数为200mm，分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列。单元回路额定电流630A及以下。

■每台MCC柜多能安装9个1单元的抽屉或18个1/2单元的抽屉 。

■操作机梅与抽屉进行机械连锁，主开关在合闸位置时，抽屉不能抽出。

■抽屉的操作机构可用一把挂锁锁定在合闸或分闸位置，可安全地进行电器设备的维修。

■功能单元背面具有主电路进出线插头、辅助电路二次插头。

■功能单元隔室采用金属隔板隔开。

■抽屉单元采用旋转式推进机构，具有三位置功能，操作简单可靠。

■GCK抽屉推进机构采用螺旋轨迹沿定位件运动方式，实现功能单元推进抽出，在功能单元推进和抽出过程中，实现三位置显示和机械联锁并配有微动开关，试验位置时可进行电气联锁。
