XGN15-12(SF6)箱式固定式交流金属封闭开关设备

联系人:陈铄荣
联系电话:0717-443****
企业地址湖北省-宜昌市
详细地址枝江市白洋镇陵江后街20号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
湖北国能电气有限公司是一家集研发、制造、销售及电力施工总承包于一体,专业生产:高低压开关柜、箱式变电站、开闭所、环网柜、电缆分支箱、电表箱、变压器、三相不平衡装置及智能化配电终端等成套输配电产品的高新技术企业。公司座落于闻名遐迩的“世界水电之都” ——湖北省宜昌市。地处湖北省域副中心城市,是华中地区承东启西、通南达北的重要交通枢纽,交通十分便利, 运输快速便捷。 公司总部座落于湖北省宜昌市五峰民族工业园,注册资金壹亿元,占地面积80亩,建筑面积300002,配备钣金、喷塑、装配、总装四大生产车间,专业生产KYN61、KYN28A、XGN2、HXGN、MNS、GCS、GCK、GGD、GDF、XL21、PZ30、JP柜、三相不平衡装置等系列高低压成套输配电产品。公司产品具有规格全、技术新、结构合理、外型美观、功能实用、便于安装等特点,产品技术性能全部符合标准,已全部获得强制性产品认证(3C认证)和CQC产品认证。公司同时拥有电力工程承装三级资质,可承接110kV及以下电力工程安装项目,为电力、冶金、化工、矿山、交通、能源、高层建筑等领域客户提供电力施工的总体解决方案及可靠的成套输配电产品。 公司秉承“团结、务实、创新、超越”的企业文化,始终坚持以创新求发展、品质赢市场、管理促效益的现代企业管理模式,大力引进科技人才和国内外先进技术,积极推行创新和激励机制,促进企业健康快速发展。公司全面推行并通过ISO9001:2008质量管理体系、ISO14001:2004环境管理体系、OHSAS18001:2007职业健康安全管理体系认证。公司注册商标"国能"牌先后被评为宜昌市商标、湖北省商标;公司现有实用新型专利证书6项,先后荣获:高新技术企业、安全生产标准化企业、安全生产先进单位、守合同重信用企业、诚信单位、全省A级信用纳税人、财政贡献奖、和谐企业、科技型企业成长工程试点企业、消费者满意单位、消费者信赖品牌等称号。

产品图片

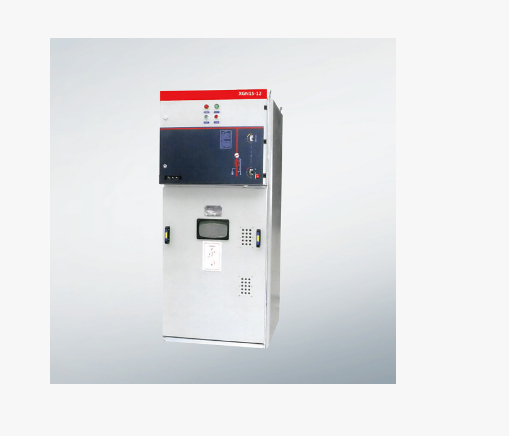

XGN15-12(SF6)箱式固定式交流金属封闭开关设备



结构特点

■柜体结构

 环网柜体采用2mm厚敷铝锌板(或冷轧板喷塑后)铆接成型,柜后设有二处压力释放孔,其一是针对电缆室,另一个针对负荷开关/母线室。此结构能够大限地保障人身安全和运行设备的可靠。

■母线室

 母线室位于柜的顶部并连接相邻开关柜。

 负荷开关是独立单元,内部充以SF6气体。

■电缆室

 大约75%空间是用于电缆连接、熔断器、接地开关和CT、PT安装。

■机构小室与联锁

 小室包含操作机构和机构联锁以及位置指示、辅助接点、脱扣线圈、带电显示器和联锁。

■继电器箱

继电器箱在柜的顶部,是可选的。小室用来安装特殊的装置诸如仪表、继电器和马达单元。

■断路器室

 一个断路器(SF6或真空)能置于负荷开关之下方。

■压力释放

 上面的压力释放是用于释放母线和负荷开关室内部电弧事故时产生的气体压力。

 下面的压力释放是用于释放电缆小室内部电弧事故时产生的气体压力。
