XGN2-12箱型固定式交流金属封闭开关设备

结构特点

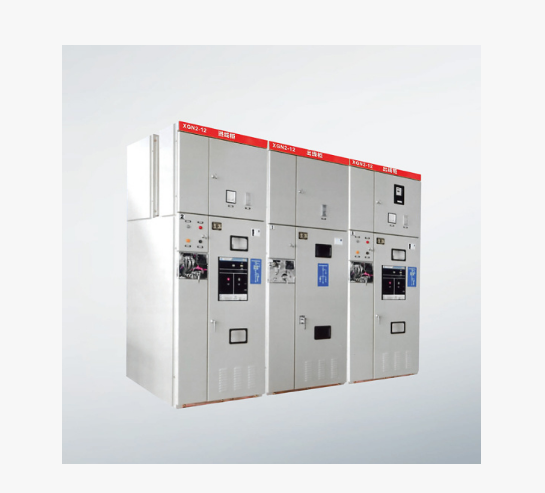

XGN2-12开关柜为金属封闭箱式结构，柜体骨架由焊接而成，柜内分为断路器室、母线室、电缆室、继电器室等。室与室之间用钢板隔开。

断路器室在柜体前下部，断路器的转动由拉杆与操动机构连接，断路器上接线端子与隔板开关连接，断路器下接线端子与电流互感器，电流互感器与下隔离开关的母排连接，断路器室还设有压力释放通道，若内部电弧发生时，气体可通过排气通道将压力释放。

母线室在柜体后上部，为了减小柜体高度，母线呈品形排列，以3750N抗弯强度的瓷质绝缘子支持，母线与上隔离开关母排连接，相邻两母线室之前可隔离。

电缆室在柜体下部的后方，电缆室内支持绝缘子可设有电压监视装置，电缆固定在支架上，对于主接线为联络方案时，本室则为联络小室。继电器室在柜体上部前方，室内安装板可安装各种继电器等，室内有端子排支架，门上可安装指示仪表、信号元件等二次元件，顶部还可布置二次小母线。

断路器的操动机构装在下面左边位置，其上方为隔离开关的操作及联锁机构。开关柜为双面维护，前面检修继电器室的二次元件，维护操动机构，机械联锁及传动部分，检修断路器。后而维修主母线和电缆终端，在断路器室和电缆室均有照明灯。前门的下方设有与柜宽方向平行的接地铜母线，其截面为4×40mm2。

机械联锁：为了防止带负荷分合隔离开关，防止误分误合断路器，防止误入带电间隔；防止带电合接地开关；防止带接地刀合闸，开关柜采用相应的机械联锁，机械联锁的动作原理如下：

■停电操作（运行-检修）

开关柜处于工作位置，即上下隔离开关、断路器处于合闸状态，前后门已锁好，并处于带电运行之中，这时的小手柄处于工作位置。先将断路器分闸后，再将小手柄扳倒“分断闭锁”位置，这时断路器不能合闸，将操作手柄插入下隔离的操作孔内从上往下拉，拉到下隔离分闸位置，再将手柄拿下，再插入上隔离操作孔内，从上往下拉，拉到上隔离分闸位置。再将操作手柄拿下，插入接地开关操作孔内，从下向上推，使接地开关处于合闸位置，这时可将小手柄扳倒“检修”位置。可先打开前门，取出们后边钥匙打开后面，停电操作完甲，检修人员对断路器室及电缆室进行维护和检修。

■送电操作（检修-运行）

 若已经检修完毕，需要送电，其操作程序如下：将后门关闭，钥匙取出后关前门，将小手柄从“检修”位置扳到“分断闭锁”位置，这时前门被锁定，断路器不能合闸，用操作手柄插入接地开关操作孔内，从上向下拉，使接地开关处于分闸将操作手柄拿下，在插入上隔离的操作孔内，从下向上推，使上隔离处于合闸位置，将操作手柄拿下，插入下隔离的操作孔内，从下向上推使下隔离处于合闸位置，取出操作手柄，将小手柄扳至工作位置，这时可将断路器合闸。

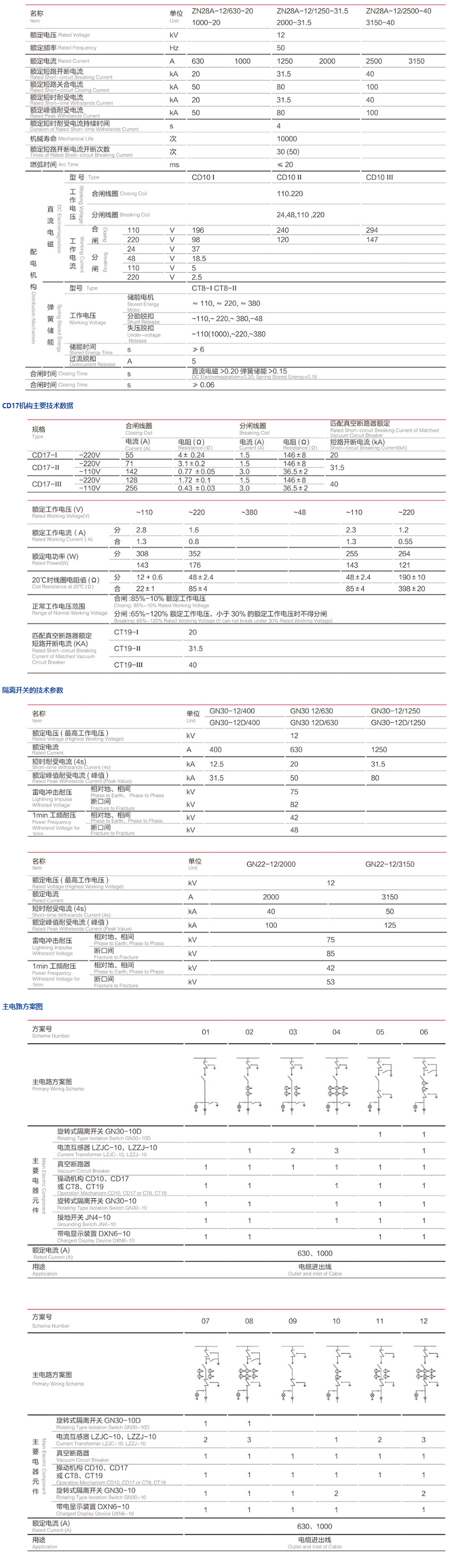

ZN28A-12真空断路器及操作机构技术参数
