XD5-12KTR 三相储能逆变器
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
英威腾(深圳市英威腾电气股份有限公司),自2002年成立以来,专注于工业自动化和能源电力两大领域,以"竭尽全力提供物超所值的产品和服务,让客户更有竞争力"为使命,向用户提供最有价值的产品和解决方案。
英威腾是国家火炬计划重点高新技术企业,依托于电力电子、自动控制、信息技术,业务覆盖工业自动化、新能源汽车、网络能源和光伏储能。全国共有10大研发中心,拥有各类专利1400多件,实验室拥有国内工控行业首家TÜV SÜD颁发的ACT资质,并通过UL目击实验室及CNAS国家实验室认证。英威腾深圳光明科技产业园和英威腾苏州科技产业园,能为客户提供先进的集成产品开发设计管理、全面的产品研发测试与自动化信息化的作业生产。分布在全球各地的分支机构和联保中心为用户提供解决方案、技术培训与服务支持的专业后勤保障,可以更加便捷快速地服务客户。

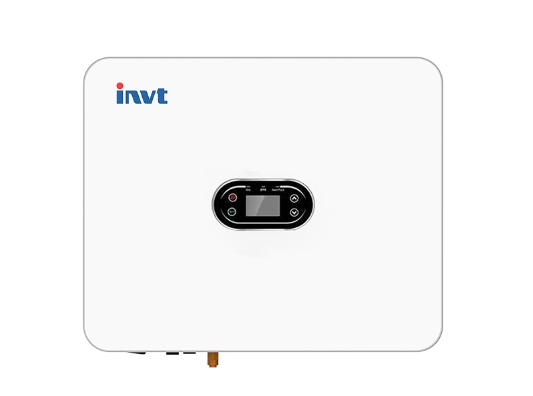

产品图片

XD5-12KTR
三相储能逆变器
主要特点
XD5-12KTR三相储能逆变器采用双路MPPT设计,兼容600W+大功率组件,实现高效的大功率输出。支持实时在线运维,一键免操心;智能充放电控制,畅享绿电生活。适用于高端别墅、通信基站、居民用电等场景。
直流侧1.6倍超配,MPPT电流20A,适配大功率组件
电池最大充放电电流50A,适配主流电池品牌
离网最大输出功率1.1倍,峰值功率2倍,业内领先水平
技术参数
XD5KTR | XD6KTR | XD8KTR | XD10KTR | XD12KTR | |
直流输入参数 | |||||
最大输入功率 | 8kW | 9.6kW | 12.8kW | 16kW | 19.2kW |
最大输入电压 | 1100V | ||||
启动电压 | 160V | ||||
额定电压 | 600V | ||||
MPPT电压范围 | 150V - 1000V | ||||
MPPT数量 | 2 | ||||
每组MPPT可接入组串数 | 1 / 1 | ||||
每组MPPT最大输入电流 | 20A | ||||
最大输入电流 | 40A | ||||
交流输出参数 | |||||
额定输出功率 | 5kVA | 6kVA | 8kVA | 10kVA | 12kVA |
最大输出功率 | 5.5kVA | 6.6kVA | 8.8kVA | 11kVA | 13.2kVA |
最大输出电流 | 7.2A | 8.7A | 11.6A | 14.5A | 17.4A |
额定电压 | 230V / 400V | ||||
额定频率 | 50Hz / 60Hz | ||||
电流总谐波失真(@额定功率) | <2% | ||||
功率因数 | 0.8 超前~0.8 滞后 | ||||
离网输出 | |||||
最大输出功率 | 5.5kVA | 6.6kVA | 8.8kVA | 11kVA | 13.2kVA |
峰值输出功率,时间 | 10kW, 60s | 12kW, 60s | 16kW, 60s | 20kW, 60s | 20kW, 60s |
额定输出电压,频率 | 230V / 400V,50Hz | ||||
THDv(@额定功率) | <3% | ||||
切换时间 | <10ms | ||||
电池参数 | |||||
电池类型 | 锂电池,铅酸电池 | ||||
电池电压范围 | 120V ~ 600V | ||||
最大充放电电流 | 50A | ||||
通讯方式 | CAN / RS485 | ||||
效率 | |||||
最大效率 | 98.20% | 98.40% | |||
欧洲效率 | 97.60% | 97.80% | |||
充放电效率 | 97.60% | 97.80% | |||
保护 | |||||
直流开关 | 具备 | ||||
直流反接保护 | 具备 | ||||
孤岛保护 | 具备 | ||||
I-V曲线扫描 | 具备 | ||||
过流 / 过压保护 | 具备 | ||||
输出短路 | 具备 | ||||
漏电流检测 | 具备 | ||||
绝缘抗阻检测 | 具备 | ||||
接地故障检测 | 具备 | ||||
电池软启动保护 | 具备 | ||||
浪涌保护 | 二级 | ||||
AFCI 防护 | 选配 | ||||
显示与通讯 | |||||
显示 | LCD | ||||
通讯 | RS485 / CAN / WiFi / 4G / LAN / 蓝牙 | ||||
满足的标准 | |||||
认证 | IEC/EN 62109-1/2, IEC/EN 61000-1/3, EN50549, IEC 61727/62116, VDE 4105, CEI 0-21, UNE217001, UNE217002, RD647, NTS | ||||
常规参数 | |||||
尺寸(宽 x 高 x 深) | 534 x 440 x 220 mm | ||||
重量 | 30kg | ||||
环境温度范围 | -30℃~+60℃ | ||||
冷却方式 | 自然冷却 | ||||
防护等级 | IP66 | ||||
最大工作海拔 | 4000m | ||||
相对湿度 | 0~100% | ||||
待机损耗 | <10W | ||||
拓扑 | 无隔离变压 |
