BWX光伏并网配电箱
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
华瑞变压器主要产品包括：10KV级无励磁稳压变压器;35KV级低损耗有载稳压变压器;SCB系列树脂绝缘干式电力变压器;SG（B）系列非封装H级干式电力变压器;SH15-M密封非晶合金电力变压器系列;电炉变压器;箱式变电站及成套高低压配电设备。其中，油浸式变压器在国家质量监督检验检疫总局委托电力行业电气设备质量检测中心进行的抽检中获得了良好的评价。华瑞变压器致力于稳定和提高变压器、箱变器、高低压配电成套产品的质量。拥有完善的质量管理体系和先进的供应链管理水平，确保产品过程从客户确定到交货验收的每一步环节高效、规范、可控，让客户放心购买和使用。
产品图片

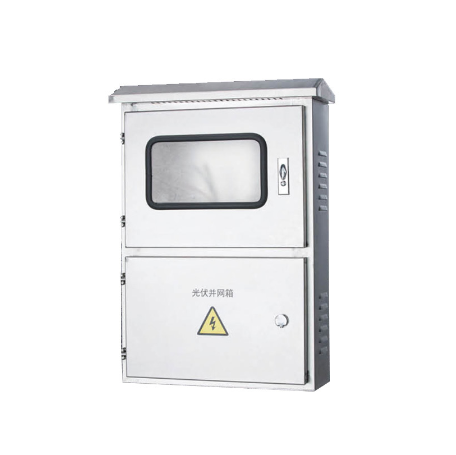

BWX光伏并网配电箱
光伏并网箱是建在用户现场附近的光伏电站。运行方式是用户发电自用，多余的电并网：为了最大限度地保护系统的安全运行，保证逆变器与市电网的安全协调，提高系统和电能计量的可靠性。
本产品具有防护等级高、使用寿命长、安装作方便等特点。其功能包括隔离保护、过载保护、短路保护、浪涌接地保护、过压欠压保护、恢复后重合闸、发电和电能计量等。
主要技术参数：
| 型号：BWX | 05 | 10 | 15 | 30 | 40 | 50 | 60 | 90吨 | 110吨 | 130吨 |
| 基本参数 | ||||||||||
| 逆变器输入通道 | 1 | |||||||||
| 输出通道 | 1 | |||||||||
| 额定交流电压tage | 400伏 | |||||||||
| 最大额定输入电流 | 32A（安） | 63A | 32A（安） | 63A | 80安 | 100安 | 125安 | 200安 | 225安 | 250安 |
| 额定频率 | 50赫兹 / 60赫兹 | |||||||||
| 电能表接入 | 直接访问 | 直接访问/辅助访问 | 辅助访问 | |||||||
| 外壳 | ||||||||||
| 箱体材质 | PC/SMC/冷轧钢/不锈钢 | |||||||||
| 保护级别 | IP54/IP65 防护等级 | |||||||||
| 碰撞保护等级 | IK10 | |||||||||
| 盒子尺寸 | 定制 | |||||||||
| 逆变器接入端口 | M50（Ø32.7-38mm） | |||||||||
| 网格接入端口 | M50（Ø32.7-38mm） | |||||||||
| 隔离开关 | ||||||||||
| 额定电压（AC） | 400伏 | |||||||||
| 额定电流 （AC） | 63A | 100安 | 100安 | 200安 | 400安 | |||||
| 类型 | 单掷开关 | |||||||||
| 实施标准 | ||||||||||
| 认证 | ||||||||||
| 重合闸断路器 | ||||||||||
| 断路器类型 | 2P型 | 4P（4P） | ||||||||
| 额定电压（AC） | 230伏 | 400伏 | ||||||||
| 最大电流 （AC） | 63A | 80安 | 125安 | 250安 | ||||||
| 过压保护值（相电压） | ≥290伏 | 253-300伏 | ||||||||
| 欠压保护值（相电压） | ≤150伏 | 154-187伏 | ||||||||
| 电压损失保护值（相电压） | <45伏 | |||||||||
| 额定频率 | 50赫兹 / 60赫兹 | |||||||||
| 实施标准 | 通用数据（GB/T14048.2） | |||||||||
| 认证 | CCC的 | |||||||||
| 交流电涌保护器 | ||||||||||
| 最大工作电压 （AC） | 230伏 | 400伏 | ||||||||
| 最大放电电流 （AC） | 400KA | |||||||||
| 实施标准 | 通用/T18802.1 | |||||||||
| 交流断路器 | ||||||||||
| 断路器类型 | 2P型 | 4P（4P） | ||||||||
| 额定电压（AC） | 230伏 | 400伏 | ||||||||
| 额定电流 （AC） | 32A（安） | 60安 | 32A（安） | 60安 | 80安 | 100安 | 125安 | 200安 | 225安 | 250安 |
| 额定频率 | 50赫兹 / 60赫兹 | |||||||||
| 实施标准 | 通用数据（GB/T10963.1） | |||||||||
| 环境参数 | ||||||||||
| 工作温度 | -20°C~+60°C | |||||||||
| 工作湿度 | 99% | |||||||||
| 高度 | 2000m（2000m以上减载） | |||||||||
| 安装 | 壁挂式安装 | |||||||||
| 可选功能 | ||||||||||
| 交流保险丝 | 自选 | |||||||||
| 过压和欠压保护器 | 自选 | |||||||||
| 交流漏电保护器 | 自选 | |||||||||
主要特点
• 所有金属箱均采用优质冷轧钢或不锈钢制成。箱体防护等级达到IP54以上，适合室外或室内安装。
• 箱体的网格入口孔设计为允许从底部或侧面入口。从侧面进水时，安装IP66防水连接器，保证箱体的防护等级。
• 箱体逆变器进水孔设计在底部，方便现场直接接线。
• 箱体采用雷电浪涌保护设计，可配备T1或T2浪涌保护器。
• 箱体内部的安装板可根据客户要求配置环氧树脂绝缘板。保温板的厚度至少为5mm。
光伏并网箱是建在用户现场附近的光伏电站。运行方式是用户发电自用，多余的电并网：为了最大限度地保护系统的安全运行，保证逆变器与市电网的安全协调，提高系统和电能计量的可靠性。
本产品具有防护等级高、使用寿命长、安装作方便等特点。其功能包括隔离保护、过载保护、短路保护、浪涌接地保护、过压欠压保护、恢复后重合闸、发电和电能计量等。
主要技术参数：
| 型号：BWX | 05 | 10 | 15 | 30 | 40 | 50 | 60 | 90吨 | 110吨 | 130吨 |
| 基本参数 | ||||||||||
| 逆变器输入通道 | 1 | |||||||||
| 输出通道 | 1 | |||||||||
| 额定交流电压tage | 400伏 | |||||||||
| 最大额定输入电流 | 32A（安） | 63A | 32A（安） | 63A | 80安 | 100安 | 125安 | 200安 | 225安 | 250安 |
| 额定频率 | 50赫兹 / 60赫兹 | |||||||||
| 电能表接入 | 直接访问 | 直接访问/辅助访问 | 辅助访问 | |||||||
| 外壳 | ||||||||||
| 箱体材质 | PC/SMC/冷轧钢/不锈钢 | |||||||||
| 保护级别 | IP54/IP65 防护等级 | |||||||||
| 碰撞保护等级 | IK10 | |||||||||
| 盒子尺寸 | 定制 | |||||||||
| 逆变器接入端口 | M50（Ø32.7-38mm） | |||||||||
| 网格接入端口 | M50（Ø32.7-38mm） | |||||||||
| 隔离开关 | ||||||||||
| 额定电压（AC） | 400伏 | |||||||||
| 额定电流 （AC） | 63A | 100安 | 100安 | 200安 | 400安 | |||||
| 类型 | 单掷开关 | |||||||||
| 实施标准 | ||||||||||
| 认证 | ||||||||||
| 重合闸断路器 | ||||||||||
| 断路器类型 | 2P型 | 4P（4P） | ||||||||
| 额定电压（AC） | 230伏 | 400伏 | ||||||||
| 最大电流 （AC） | 63A | 80安 | 125安 | 250安 | ||||||
| 过压保护值（相电压） | ≥290伏 | 253-300伏 | ||||||||
| 欠压保护值（相电压） | ≤150伏 | 154-187伏 | ||||||||
| 电压损失保护值（相电压） | <45伏 | |||||||||
| 额定频率 | 50赫兹 / 60赫兹 | |||||||||
| 实施标准 | 通用数据（GB/T14048.2） | |||||||||
| 认证 | CCC的 | |||||||||
| 交流电涌保护器 | ||||||||||
| 最大工作电压 （AC） | 230伏 | 400伏 | ||||||||
| 最大放电电流 （AC） | 400KA | |||||||||
| 实施标准 | 通用/T18802.1 | |||||||||
| 交流断路器 | ||||||||||
| 断路器类型 | 2P型 | 4P（4P） | ||||||||
| 额定电压（AC） | 230伏 | 400伏 | ||||||||
| 额定电流 （AC） | 32A（安） | 60安 | 32A（安） | 60安 | 80安 | 100安 | 125安 | 200安 | 225安 | 250安 |
| 额定频率 | 50赫兹 / 60赫兹 | |||||||||
| 实施标准 | 通用数据（GB/T10963.1） | |||||||||
| 环境参数 | ||||||||||
| 工作温度 | -20°C~+60°C | |||||||||
| 工作湿度 | 99% | |||||||||
| 高度 | 2000m（2000m以上减载） | |||||||||
| 安装 | 壁挂式安装 | |||||||||
| 可选功能 | ||||||||||
| 交流保险丝 | 自选 | |||||||||
| 过压和欠压保护器 | 自选 | |||||||||
| 交流漏电保护器 | 自选 | |||||||||
主要特点
• 所有金属箱均采用优质冷轧钢或不锈钢制成。箱体防护等级达到IP54以上，适合室外或室内安装。
• 箱体的网格入口孔设计为允许从底部或侧面入口。从侧面进水时，安装IP66防水连接器，保证箱体的防护等级。
• 箱体逆变器进水孔设计在底部，方便现场直接接线。
• 箱体采用雷电浪涌保护设计，可配备T1或T2浪涌保护器。
• 箱体内部的安装板可根据客户要求配置环氧树脂绝缘板。保温板的厚度至少为5mm。
