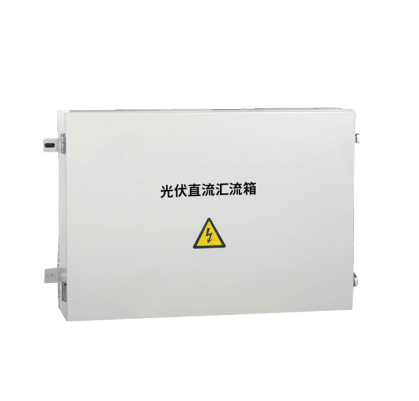

HLX-PV光伏直流汇流箱

HLX-PV光伏汇流箱适用于逆变器DC550V/DC1000V的最大输入电压。箱体采用PVC工程材料，经过阻燃、温升、抗冲击、抗紫外线等测试，防护等级达到IP65。产品严格按照光伏合流器设备技术规范《CGC/GF 037：2014》的要求进行设计配置，为用户提供安全、简单、美观、适用的光伏系统产品。

主要技术参数：

主要特点
• 结构安全可靠，具有足够的机械强度，确保部件在安装后和运行过程中不会晃动或变形：
• 防护等级IP65，防水、防尘、防锈、防盐雾，满足户外安装要求：
• 最多可同时连接24个光伏阵列;
• 每串电池串的正负极均装有光伏专用保险丝进行保护。熔断器底座和熔断器一起使用，降低业主后期维护成本，有效保护维修人员的人身安全;
• 直流输出总线配备光伏专用避雷器。正极与地、负极与地、正负极之间有良好的浪涌保护功能;
• 接线盒配有模块化智能检测单元，可检测每串元器件的电流、输出电压、箱体温度、避雷器状态、断路器状态;
• 电流测量采用霍尔传感器穿孔测量，测量设备与电气设备完全隔离。即使测量单元出现问题，也不会影响系统的正常发电，有效提高发电效率和设备安全性;
• 智能检测单元具有数字显示功能，可在设备本体上显示电流、电压、功率、温度、设备地址、设备编号等信息;检测单元设置设备地址号，作应简单方便，无需辅助设备即可现场更改设备地址;
• 模块化接线盒智能检测单元功耗小于4W，测量精度为0.5%;
• 具有多种数据远程传输方式，提供RS485接口和无线ZigBee接口，通讯接口内置防雷功能，有效保护设备通讯端口;
• 模块化汇流箱智能检测单元采用DC 1000V/1500V自供电方式，自供电电源采用模块化充胶封装。电源具有防反接、过流、过压保护、防腐等功能;
