ZGS-F/35kV风力发电组合式B变压器（美式）

联系人：回忠华

联系电话：0317-409****

企业地址河北省-沧州市

详细地址河北省青县新兴镇马辛庄村南面

厂家信息
产品信息
规格参数
技术文档

华瑞变压器主要产品包括：10KV级无励磁稳压变压器;35KV级低损耗有载稳压变压器;SCB系列树脂绝缘干式电力变压器;SG（B）系列非封装H级干式电力变压器;SH15-M密封非晶合金电力变压器系列;电炉变压器;箱式变电站及成套高低压配电设备。其中，油浸式变压器在国家质量监督检验检疫总局委托电力行业电气设备质量检测中心进行的抽检中获得了良好的评价。华瑞变压器致力于稳定和提高变压器、箱变器、高低压配电成套产品的质量。拥有完善的质量管理体系和先进的供应链管理水平，确保产品过程从客户确定到交货验收的每一步环节高效、规范、可控，让客户放心购买和使用。

产品图片

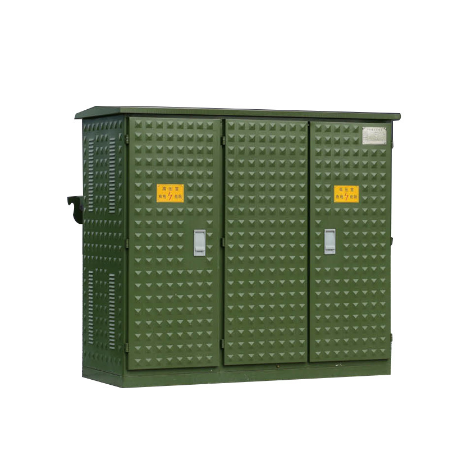

ZGS-F/35kV风力发电组合式B变压器（美式）

ZGS-F/35kV风力发电联合变压器（美式）（以下简称联合变压器）是将风力发电机组产生的0.6-0.69kV电压提高到35KV后接入电网输出的专用设备。与传统的箱式变电站不同，高压负荷开关、熔断器和高压元件以及变压器本体和励磁分接开关分别密封在两个独立的油室中。结构紧凑，可根据需要配置低压配电。

本产品应用于各种风力发电现场，是风力发电系统的最佳配套产品。

模型含义：

中兴集团	口	-	口	F	-	口	/	口
组合变压器	性能级别代码		高压接线方案	风力发电		变压器额定容量		电压电平

使用
环境条件 • 冷却条件：空气自冷
• 使用环境：
• 室外环境温度不高于40°C且不低于-25°C，海拔不大于1000m，月平均气温不超过30°C，年平均气温不超过20°C;25°C时，空气相对湿度不大于95%，月平均不大于90%;
• 水平加速度不大于0.3g，垂直加速度不大于0.15g;
• 安装环境应无明显的污垢、爆炸性、腐蚀性气体和粉尘，安装场所应无剧烈振动和冲击。要求安装在水泥平台或其他平坦坚固的平台上。
注：其他超出技术规定的，由用户与公司协商处理。

产品特点
• 体积小，结构紧凑，安装方便;
• 全密封、全绝缘结构，可靠保障人身安全;
• 可用于环网和终端，转换方便;
• 低损耗、低噪音、性能优越;
• 箱体采用防盗结构; .
• 温升低，过载能力强。

主要技术性能参数：

额定容量（科瓦）	额定容量			连接电阻名称	空载损耗（W）	负载损失（W）	空载电缆（%）	短路阻抗（%）
	高压（KV）	点击范围	低压（KV）
630	35 38.5	±5%或 ±2×2.5%	0.69	迪恩11	840	7820	0.9	6.5
800					1000	9350	0.8
900					1100	10450	0.8
1000					1250	11500	0.7
1250					1400	13850	0.6
1600					1700	1680	0.6

本产品应用于各种风力发电现场，是风力发电系统的最佳配套产品。

模型含义：

中兴集团	口	-	口	F	-	口	/	口
组合变压器	性能级别代码		高压接线方案	风力发电		变压器额定容量		电压电平

主要技术性能参数：

额定容量（科瓦）	额定容量			连接电阻名称	空载损耗（W）	负载损失（W）	空载电缆（%）	短路阻抗（%）
	高压（KV）	点击范围	低压（KV）
630	35 38.5	±5%或 ±2×2.5%	0.69	迪恩11	840	7820	0.9	6.5
800					1000	9350	0.8
900					1100	10450	0.8
1000					1250	11500	0.7
1250					1400	13850	0.6
1600					1700	1680	0.6
