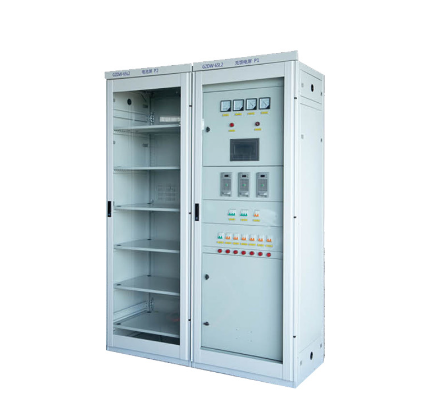

GZDW直流屏

概述

GZDW系列智能高频开关直流电源系统是我公司自主研发、设计、生产的电源产品。广泛应用于电力系统变电站、发电厂、水电站等需要直流设备的场所。适用于高压断路器的启闭及二次回路中的控制、信号、仪表、仪表、继电保护和应急照明。

模型含义

工作原理
• 直流面板的两道电源通过双通道交流开关装置输入到一个交流电中，为每个充电模块供电。直流面板充电模块将输入的三相和一台单相交流电转换为直流电，为电池充电，同时为合闸负载供电。此外，闭合总线通过降压装置向控制总线供电。当市电关闭或异常时，电池放电应急供电;
• 直流面板系统中的每个基础监控单元都由主监控进行管理和控制，每个基本监控单元收集到的信息通过通信线发送到主监控系统。主监控显示直流系统的各种信息，用户还可以触摸显示屏查询信息和作，系统信息也可以连接到远程监控系统。
• 除了基本的交流监控、直流监控、开关监控外，直流面板还可以配置绝缘监控和电池检查功能，对直流系统进行全面监控。

功能特点
• 本产品符合GBT19826-2005《电力工程直流电源设备通用技术条件》的规定。
• 本产品符合DLT5044-2004《电力工程直流系统设计技术规范》。
• 采用开关电源模块化设计，提供N+1热备份。
• 充电模块可通电热插拔，平均维护时间大大减少。
• 电源总线和控制总线可单独由充电模块直接供电，通过降压装置可提供热备份。
• 可靠的防雷和电气绝缘措施，可选配绝缘监控装置，可实时监控系统绝缘情况，确保系统和人员的安全。
• 监控模块采用大屏幕液晶汉字显示和声光报警。
• 系统各部分的参数可以通过监控模块进行设置。该模块具有平滑调节输出电压和电流的功能，并具有电池充电温度补偿功能。
• 现代电力电子与计算机网络技术相结合，为供电系统的“遥测、远程控制、远程通信、远程调节”提供支持，实现无人值守运行。

主要技术参数
