PZ30配电箱

联系人：回忠华

联系电话：0317-409****

企业地址河北省-沧州市

详细地址河北省青县新兴镇马辛庄村南面

厂家信息
产品信息
规格参数
技术文档

华瑞变压器主要产品包括：10KV级无励磁稳压变压器;35KV级低损耗有载稳压变压器;SCB系列树脂绝缘干式电力变压器;SG（B）系列非封装H级干式电力变压器;SH15-M密封非晶合金电力变压器系列;电炉变压器;箱式变电站及成套高低压配电设备。其中，油浸式变压器在国家质量监督检验检疫总局委托电力行业电气设备质量检测中心进行的抽检中获得了良好的评价。华瑞变压器致力于稳定和提高变压器、箱变器、高低压配电成套产品的质量。拥有完善的质量管理体系和先进的供应链管理水平，确保产品过程从客户确定到交货验收的每一步环节高效、规范、可控，让客户放心购买和使用。

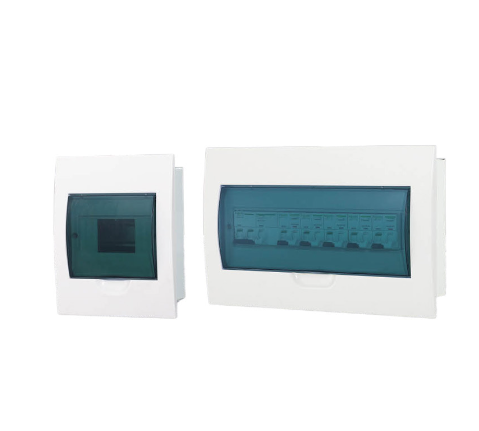

产品图片

PZ30配电箱

概述

适用于交流频率为50Hz、额定工作电压低于500V的电路。在特殊要求下，防护等级可达IP55。箱体顶部和底部均有敲除孔，可预留预装穿孔板用于多管进线。最大额定电流可达630A。专用变压器适用于工厂、矿山、宾馆、住宅楼等用户计量控制箱。

尺寸

电路数量	宽度（mm）	高（mm）	深（毫米）
6#	200	188	90
8#	200	224	90
10#	260	260	90
12#	260	296	90
15#	260	350	90
18#	260	404	90
20#	260	440	90
24#	450	296	90
30#	450	350	90
36#	450	404	90

注：尺寸可根据用户需求定制

主要特点
• 箱体采用优质冷轧钢板，外壳经过高压静电喷涂处理，并配有塑料透明盖。造型美观，箱体上下两侧均设有敲除孔，方便用户进出线路。
• 标准组合系统，模块化结构，用户可随意选择模块;
• 每个盒子的设计新颖美观，融合标准化;
• 灯箱可用于单相和三相，单极、多极和漏电可随意组合：
• 额定电流≤100A。外壳防护等级：IP30（作面IP20C）;
• 超薄结构适用于轻质结构墙体上的隐蔽安装和壁挂安装;
• 安全可靠的单相和三相梳状母线连接，母线绝缘保护罩使其更安全、更稳定。

使用
条件●海拔不超过2000m;
●环境空气温度不超过+40°C，不低于-25%C;
●+20°C时空气月平均相对湿度不大于90%;
●无剧烈振动和冲击的场所;
●无爆炸危险的场所，介质不含足以腐蚀金属、损坏绝缘的气体和导电粉尘;
●室内无雨水侵入;
●污染等级：2级;
●安装类别：I.级。

技术参数
●额定绝缘电压：500V
●主电路工作电压：400V、230V
●总负载电流：16~100A
●工频耐压：1890V/1min
●外壳防护等级：IP30（工作面IP20C）
●接地电阻：≤0.050

概述

尺寸

电路数量	宽度（mm）	高（mm）	深（毫米）
6#	200	188	90
8#	200	224	90
10#	260	260	90
12#	260	296	90
15#	260	350	90
18#	260	404	90
20#	260	440	90
24#	450	296	90
30#	450	350	90
36#	450	404	90

注：尺寸可根据用户需求定制
