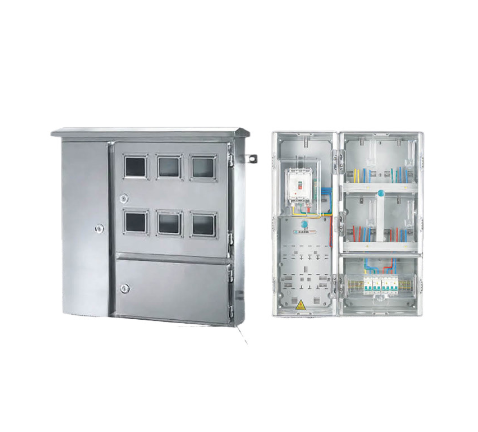

产品图片
XJM/J/S/P 电表箱
概述
XJM 1J/S/P表箱（以下简称表箱）适用于AC 50HZ、电压220V、TN-C系统（三相五线制）中的计量装置。表箱符合GB7251.3《低压成套开关设备及控制设备》标准。
模型含义
| XJM的 | - | 口 |
| 产品代码 | 电路数量 |
使用
条件 • 环境空气温度不高于40°C，不低于-5°C。 24小时内平均温度不得高于+35°C。
• 室内使用，使用地点海拔≤2000m。
• 在最高温度+40°C时，环境空气的相对湿度不得超过50%;在较低温度下允许较高的相对湿度，在+20°C时允许90%，并应考虑由于温度变化而可能意外发生的冷凝的影响。
• 设备应安装在没有剧烈振动和冲击的地方，并且电气元件不会受到不必要的腐蚀。
• 如果用户有特殊要求，可以与制造商协商解决。
主要技术参数
| 项目 | 单位 | 参数 |
| 额定绝缘电压 | V | 500 |
| 额定工作电压主电路 | V | 200 |
| 额定频率 | 赫兹 | 50 |
| 额定电流 | 一个 | 40 |
| 仪表前隔离开关 | 一个 | 45、63、100 |
| 电表后断路器 | 一个 | 20、25、32、40、63、80 |
| 额定短时耐受电流 | 嘉 | 4.5、6 |
安装尺寸
| 名字 | 外形尺寸（长 x 宽 x 高） | 备注 |
| 一米箱 | 电话：380×580×185 | |
| 两个米箱 | 电话：480×580×185 | |
| 三米箱 | 电话：660×580×185 | |
| 四米箱 | 660×820×185 |
