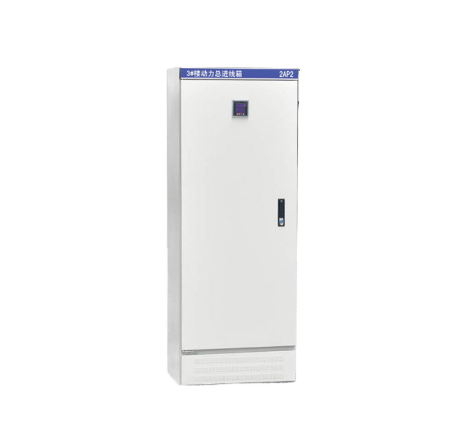

XL21低压配电柜
概述
XL-21电源箱广泛应用于电厂和工矿企业。用于三相三线制、三相四线制、三相五线制等三相交流电500V以下配电系统的配电或照明配电。室内靠墙安装，在屏风前作维修;箱体为全封闭结构，箱内采用新型旋转负载隔离开关，可带载作。前门设有电压电流指示仪表、信号灯、按钮、转换开关等主要指挥部件。该配电箱采用自行设计的新型元器件，结构紧凑，外形美观，维护方便，多种接线方案供用户选择。
模型含义
| X | L | - | 21 |
| 盒子类型 | 权力 | 设计编号 |
使用环境
• 环境空气温度不高于40°C，不低于-5°C，24小时内平均温度不高于+35°C;
• 室内使用，使用地点海拔≤2000m;
• 在最高温度+40°C时，环境空气的相对温度不超过50%;在较低温度下，允许较大的相对湿度，+20°C为90%，并应考虑因温度变化而可能意外产生的冷凝水的影响;
• 如果用户有特殊要求，可以与制造商协商。
主要特点
低压配电柜封闭式，外壳采用钢板压制。刀开关作手柄安装在右前立柱的上部，可用于切换电源。配电箱前安装电压表，指示母线电压。配电箱前面有一扇门。开门后，配电箱内的所有设备都暴露在外，便于检查和维护。该配电箱采用国产设计的组件，具有结构紧凑、检查维护方便、线路方案组合灵活等特点。配电箱除了空气断路器和熔断器作为短路保护外，还配备了接触器和热继电器。箱体前门可配备作按钮和指示灯。
主要技术参数
隔离开关
| 型 | 额定电流（A） | 额定保险丝电流 （A） | 备注 |
| HR3-400/34 | 400 | 150、200、250、300、350、400 | 安装隔离刀片时不熔化 |
塑壳断路器
| 型 | 额定电流（A） | 释放设定电流 （A） | 备注 |
| NM1-63/3300 | 63 | 6、10、15.20、30、40、63 | |
| NM1-100/3300 | 100 | 16、20、 25、30、40、50、60、80、100 | |
| NM1-250/3300 | 250 | 100、120、140、 170、200、225、 250 |
刀保险丝开关
| 型 | 额定电流（A） | 额定保险丝电流 （A） | 备注 |
| HR3-400/34 | 400 | 150、200、250、300、350、400 | 安装隔离刀片时不熔化 |
空气断路器
| 型 | 额定电流（A） | 释放设定电流 （A） | 备注 |
| 传销5-40/390 | 20 | 7、10、15.20、30、40 | |
| 传销1-100/300 | 100 | 15、20、 25、30、40、50、60、80、100 | |
| 传销1-250/300 | 250 | 100、120、140、 170、200、225、 250 |
电流互感器
| 型 | 初级电流 （A） | 初级电流 （A） | 备注 |
| LM-0.5 | 75、100、150、200、300、600 | 5 | 安装隔离刀片时不熔化 |
保险丝
| 型 | 保险丝 | 保险丝额定电流 （A） | 备注 |
| RL1-15 | 15 | 2、4、5、 6、10、15 | |
| RL1-60 | 60 | 20、 25、30、35、40、50、60 | |
| RL1-100型 | 100 | 30、40、50、 60、80、100 | |
| RL1-200型 | 200 | 80、100、120、150、200 | |
| RL1-400型 | 400 | 150、200、250、300、350、400 |
交流接触器
| 型 | 额定电流（A） | 吸引线圈电压（M） | 备注 |
| MLC3-10型 | 10 | 110、220、380、 | |
| MLC3-20型 | 20 | 110、220、380、 | |
| MLC3-40型 | 40 | 110、220、380、 | |
| MLC3-80型 | 80 | 110、220、380、 | |
| MLC3-150型 | 1500 | 110、220、380、 |
