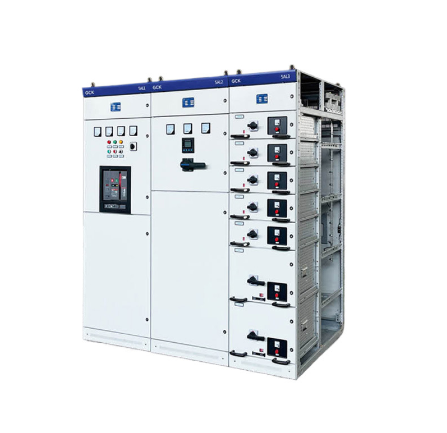

产品图片
GCK低压抽出式开关柜
概述
GCK低压抽出式开关设备主要由配电中心、电机控制中心和功能单元组成。这些单元以上下方式安装在封闭的金属柜中。柜体上部的水平母线将柜体连接在一起;机柜功能单元侧与垂直母线并联。机柜分为四个相互隔离的区域：水平母线区、垂直母线区、电缆区和设备安装区。功能单元安装在设备区各个地方的小房间内。当任何功能单元发生事故时，可以迅速切断电源（以更换备用功能单元），不会影响其他功能单元的正常运行，防止事故扩大。
本产品配备完整可靠的接地系统和保护电气，所有功能单元均可按规定性能断开短路电流。进线单元具有四级保护功能，因此可以保证供电的可靠性和设备和系统的安全性。
模型含义
| G | C | K | - | 口 |
| 封闭式开关柜 | 拉出式 | 目的代码 | 主电路方案编号 |
使用环境
• 使用场所海拔高度不得超过1000m;
• 环境空气温度不得高于+50°C，不低于-5°C。 24小时内平均温度不得超过+35°C。 储存和运输条件下的温度应在-25°C至+55°C之间，短时间不得超过70°C;
• 月平均相对湿度不得超过95%。在较低的温度下，允许较高的相对湿度。在+25°C时，相对湿度可达90%。开关柜的设计考虑到了偶尔出现的冷凝现象。如有需要，可在开关柜内安装温湿度控制器和加热除湿装置，防止冷凝水的产生;
• 地震烈度不得超过8度。水平加速度≤0.5g，垂直加速度≤0.3g;
• 振动幅度：F<10Hz时，幅度不大于0.3mm;当10Hz<F<150Hz时，加速度不大于0.1g;
• 开关柜安装倾斜度不超过5°，安装在室内。
• 污染等级：3。
主要特点
• 紧凑的设计：较小的空间可以容纳更多的功能单元。
• 结构通用性强，组装灵活。模量为25mm的C型材，可满足各种结构形式、防护等级和使用环境的要求。
• 标准模块设计：可由保护、作、转换、控制、调节、测量、指示等标准单元组成，用户可以根据需要选择组装。200多个装配件可用于组装不同方案的橱柜结构，形成固定隔断或抽屉单元。
• 安全：大量采用高强度阻燃工程塑料部件，有效增强防护和安全性能。
• 技术性能高：主要参数达到当代国际水平。
• 压缩空间：立体度高，可大大压缩预制件的存放和运输空间。
• 易于组装：不需要特殊和复杂的工具。
主要技术参数
| 项目 | 单位 | 参数 | |
| 额定工作效率 | 赫兹 | 50 | |
| 额定工作电压 | V | 380、660 | |
| 额定绝缘电压 | V | 660 | |
| 额定工作电流 | 水平母线 | 一个 | 630-4000 |
| 垂直母线 | 600 | ||
| 额定短时耐受电流 | 水平母线 | 80kA（有效值）1秒 | |
| 垂直母线 | 80kA（有效值）1秒 | ||
| 额定峰值耐受电流 | 水平母线 | 176kA | |
| 垂直母线 | 110kA | ||
| 接收电流的额定电流 | 一个 | 1000、1600、 2000、2500 | |
| 馈电回路最大电流 | 一个 | 400 | |
| 主电路连接器 | 一个 | 200、400 | |
| 辅助电路连接器 | 一个 | 10 | |
| 工频耐压1分钟 | V | 2500 | |
| 控制电机最大容量 | 千瓦 | 155 | |
| 保护级别 | IP40 防护等级 | ||
结构特点
在电源中心（PC）进线柜中，顶部为水平母线区域，水平母线区域下部为断路器室。断路器可配置国产DW15C、ME等J系列。也可以根据用户需求进行配置。国外电商生产的各种断路器，如：ABB生产的F系列断路器，智能断路器。一般来说，PC单元有一个带翻盖的主电路（包括母线），当额定电流为630A-1600A时，它占用一个外形尺寸为800*1000*2200（宽x深x高）的机柜。不带翻盖的主电路占用一个外形尺寸为800*800 x2000（宽x深x高）的机柜。额定电流为1600A-3150A时，占用外形尺寸为100x10002200（宽x深x高）的机柜。不翻转的主电路占用一个整体尺寸为1000*800*2200（宽x深x高）的机柜。电源中心 （PC） 馈线柜的结构类似于进线柜。当馈电电流为630A-1600A时，可安装一个1000×1000*2200（宽x深x高）的柜体，采用两回路，上下布置安装。
电机控制中心 （MCC） 开关柜有两种类型：壁挂式和非壁挂式。机柜的顶部是水平母线区域。水平母线区域下方是抽屉功能单元区域。该区域宽度为600mm，抽屉功能单元面积高度为1840mm。当机柜靠墙安装时，机柜左侧为功能单元区，右侧为200mm宽的电缆出线区。机柜尺寸为800*500*2200（宽x深x高）。当机柜远离墙壁安装时，机柜宽度为600mm，电缆出口区域在机柜背面。机柜尺寸为6008001000）*2200（宽x深x高）。机柜深度为 800 和 1000。我们建议用户选择 1000 深度的机柜来匹配 PC 机柜深度。抽屉从柜子里拉出来时，柜子里的带电部件不暴露出来，安全可靠。
抽屉功能单元与门通过主开关的作机构机械联锁。主开关处于关闭位置时门不能打开，作机构可用外部挂锁锁定在关闭或打开位置。功能单元隔间由金属板隔开。抽屉具有良好的互换性，并具有工作位置、测试位置和分离位置。当抽屉被推到某个位置时，抽屉会自动定位。这时，可以拉动抽屉左侧的抽屉，释放位置，进入下一个位置。抽屉从柜子里拉出来时还具有防摔功能。电容补偿、计量等固定方案的机柜
与抽屉柜外观相同，水平母线位置相同。这确保了抽屉式和固定式橱柜可以并排使用。
母线系统柜的母线采用三相五线制。当水平母线i的额定电流s 1250A 或更低，使用单个母线。当水平母线额定电流在1250A以上时，采用双母线。机柜之间的水平母线与连接块重叠。垂直母线采用聚碳酸酯工程塑料外壳封闭。内部使用隔板来限制电弧扩散。中性母线设置在柜体顶部的前部，保护母线（PE）设置在柜体底部并连接到柜体的隔断门，从而保证了接地的连续性。
在不降低外壳防护等级的情况下，开关柜底部和顶部均设有自然通风窗。柜壳防护等级
为IP40。
