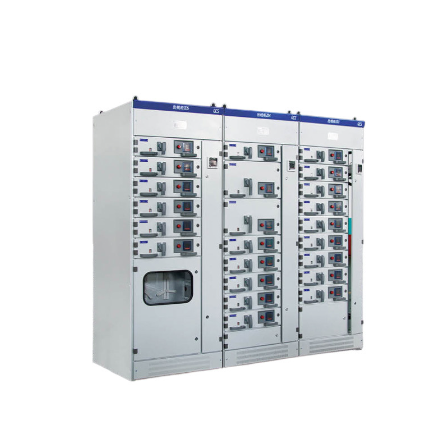

GCS低压抽出式开关设备

概述

GCS低压抽出式开关设备适用于电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型电厂、石化系统等自动化程度和计算机接口要求较高的场所，用作发电供电系统中配电、电机集中控制、无功补偿的低压成套配电设备，三相交流频率为50（60）Hz，额定工作电压为380V（400V）， （660V），额定电流为4000A以下。

模型含义

性能指标
装置设计符合以下标准
：IEC439-1
低压成套开关设备及控制设备
GB7251
低压成套开关设备
ZBK360001 低压抽取成套开关设备

主要技术参数

主体结构
• 主框架采用8MF型开式型钢。型钢两侧有安装孔，中间分别有20mm和100mm和9.2mm的模块。内部安装灵活方便;
• 设计有两种主机架装配样式，全装配式结构和部分（侧架和横梁）焊接结构供用户选择;
• 设备的每个功能室相互隔离，其隔间分为功能单元室、母线室和电缆室。每个房间的功能都相对独立;
• 冰平主母线在柜体后方采用扁平布置，增强母线抵抗电动力的能力，是使器件主电路具有高短路强度能力的基本措施;
• 电缆隔间的设计便于电缆进出。

功能单元
• 抽屉高度模块为 160mm。分为五个尺寸系列：1/2 单元、1 单元、3/2 单元、2 单元、3 单元。机组电路额定电流为400A及以下。
• 抽屉仅在高度尺寸上发生变化，其宽度和深度尺寸保持不变。具有相同功能单元的抽屉具有良好的互换性。
• 每个 MCC 机柜最多可安装 11 个单元抽屉或 22 个 1/2 单元抽屉。多个抽屉单元采用多功能背板。
• 抽屉进出线根据电流尺寸使用不同数量的相同规格和芯片结构的插件。
（D 1/2单元抽屉与电缆室的连接采用背板结构的ZJ-2型适配器。
• 单元抽屉与电缆室的连接按当前分类采用相同尺寸的杆式或管式ZJ-1型适配器。
• 抽屉单元配有机械联锁装置。

主要电气元件主要电气元件
的选型原则是以进口技术为主，可在国内批量生产，能够满足器件的高性能要求。
• 电源和馈线单元断路器的主要选择是 AH 系列。您还可以选择施耐德公司生产的其他M系列和ABB公司生产的性能更先进的F系列。AH型断路器具有性能好、结构紧凑、重量轻、系列性强等特点。价格相对较低，易于维护和使用，各种性能指标都能满足该设备的要求。
• 抽屉单元的断路器（电机控制单元和部分馈电单元）主要有CM1、TG和TM30系列塑料外壳断路器，部分为MOELLER生产的NZM-100A系列。这些开关具有性能好、结构紧凑、闪络短或无闪络、技术经济指标高等特点，可以满足本装置的要求。
• 隔离开关和熔断器式隔离开关，选择Q系列。该系列可靠性高，断裂能力强，可实现机械联锁。
• 保险丝的主要选择是NT系列。
• 交流接触器选择B系列和LC1-D系列。

设备特点
• 增加适配器的热容量，显着降低适配器温升对连接器、电缆头和隔板造成的额外温升;
• 功能单元与隔间分离清晰可靠，一个单元的故障不会影响其他单元的工作，使故障仅限于最小范围：
• 母线的扁平排列保证了器件良好的动热稳定性，可承受80/176kA短路电流的冲击;
• 单机柜电路数可达22个，充分考虑了单机大容量发电、石化系统等行业自动化电动门（机）组的需求;
• 设备与外部电缆的连接在电缆仓内完成，电缆可上下进出;电流互感器安装在电缆室内，安装维护方便;
• 在同一配电系统中，可以通过匹配限流电抗器来限制短路电流，使母线电压稳定在一定值，对元器件短路强度的要求也可以部分降低;
• 抽屉单元具有足够数量的次连接器（1台及以上32对，1/2台20对），可满足电脑接口数量和自动控制回路对接点的要求。

辅助电路辅助电路
图的设计符合《火电厂用电设计技术规程》等相关设计技术规程。适用于发电厂、变电站的低压供电系统，以及工厂、矿山、高层建筑的低压配电系统。
辅助电路方案是在主电路方案的基础上设计的，分为进电线、馈线（PC）和电机馈线（MCC）运行控制的功能单元。
