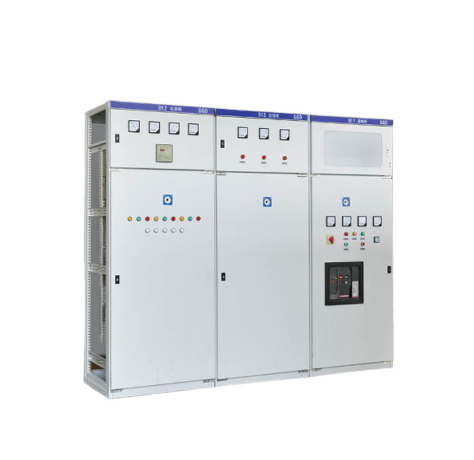

产品图片
GGD交流低压配电柜
概述
GGD交流低压配电柜适用于电厂、变电站、厂矿等用电用户交流50Hz，额定工作电压380V，额定工作电流高达3150A的配电系统，用于电力、照明和配电设备的电力转换、配电和控制。
GGD交流低压配电柜是根据能源部上级、广大电力用户和设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。该产品具有分断能力高、动态热稳定性好、电气方案灵活、组合方便、实用性强等特点，可作为低压成套开关柜的替代产品。
模型含义
| G | G | D |
| 交流低压配电柜 | 电气元件的固定安装和接线 | 电源柜 |
使用
条件 • 环境空气温度不高于+40°C，不低于-5°C，24小时内平均温度不得高于+35°C;
• 室内安装，使用场所海拔高度不得超过2000m;
• 最高温度为+40°C时，环境空气的相对湿度不得超过50%，在较低温度下应允许较大的相对湿度（例如ample，+90°C时为20%），以考虑到因温度变化而可能意外发生的冷凝的影响;
• 如果用户有特殊要求，可以与制造商协商解决。
主要特点
• 按用途分为：接收柜、馈电柜、无功补偿柜、母线连接柜、照明配电柜等。
• 柜体采用C型材或8MF型材组装，型材侧面有模块化孔，组装灵活方便。
• 门板布局采用黄金比例方式设计，整体协调美观。
• 必要时可拆下柜体顶盖，方便主母线的组装和调整。
主要技术参数
| 型 | 额定电压（V） | 额定电流（A） | 额定短路分断电流 （kA） | 额定短时耐受电流 （Is） kA） | 额定峰值耐受电流 （kA） | |
| GGD1 | 380 | 一个 | 1000 | 15 | 15 | 30 |
| GGD1 | 380 | B | 600(630) | 15 | 15 | 30 |
| GGD1 | 380 | C | 400 | 15 | 15 | 30 |
| GGD2 | 380 | 一个 | 1500(600) | 30 | 30 | 63 |
| GGD2 | 380 | B | 1000 | 30 | 30 | 63 |
| GGD2 | 380 | C | 600 | 30 | 30 | 63 |
| GGD3 | 380 | 一个 | 3150 | 50 | 50 | 105 |
| GGD3 | 380 | B | 2500 | 50 | 50 | 105 |
| GGD3 | 380 | C | 2000 | 50 | 50 | 105 |
电气性能
主电路方案
GGD柜主电路设计了129个方案，共计298个规格（不包括因辅助电路功能和控制电压的变化而衍生的方案和规格）;
其中：
GGD1型有49个方案，123个规范：
GGD2型有53个方案，107个规范;
GGD3型有27种方案，68种规格;主电路方案
是征求广大设计和用户部门意见后选择的，并增加了电厂所需的方案。额定电流高达3150A，适合选择2000kVA及以下的配电变压器。此外，
GGJ1.GGJ2电容补偿柜专为满足无功补偿需求而设计，有4种主电路方案，共12种规格。
辅助电路方案
辅助电路的设计分为供电方案和电厂方案两部分。GGD 机柜中有足够的空间来安装辅助组件。同时，NLS还开发了一种特殊的LMZ3D电流互感器，以满足电厂和特殊用户对附加继电保护的需求。
主母线
考虑到性价比和铝代铜的可行性，额定电流在1500A以下时可采用单铝母线，额定电流大于1500A时可采用双铜母线。制造商根据该规定制造原型并通过型式试验。当然，厂家也可以根据用户的要求，将铝母线更换为具有相同载流能力的铜母线。
母线的重叠表面均采用镀锡技术处理。
电气元件
的选择GGD机柜主要使用国内可以批量生产的更先进的电气元件。同时，本着经济合理性的原则，在充分考虑可行性的前提下，保留一些现有的老产品如DZ10D、DZ20等，不选择过时的产品。
HD13BX和HS13BX旋转刀开关是专为GGD机柜的独特结构而设计的特殊组件。它们改变了机构的运行模式，保留了旧产品的优点。它们是一种实用新型电气元件。
如果设计部门根据用户需求选择性能更好、技术更先进的新型电气元件，GGD柜具有良好的安装灵活性，一般不会因电气元件的更新而造成制造和安装困难。
为了进一步提高主电路的动态稳定性，GGD柜采用ZMJ型组合母线夹具和绝缘支架。母线夹采用高强度、高阻燃PPO合金材料热塑性模制而成，绝缘强度高，自熄性能好，结构独特。通过调整积木式间隔块，可以轻松组合成单母线夹或双母线夹。绝缘支架采用简单的模压结构，成本低，强度高，解决了旧产品爬电距离不足的缺陷。
结构特点
GGD型交流低压配电柜的柜体采用万能柜的形式。框架采用8MF冷弯钢局部焊接组装而成。框架件和专用配套件由指定的钢材生产厂供应，以确保柜体的精度和质量。万能柜的部件按照模块化原理设计，有20个模块的安装孔。高通用系数使工厂能够实现前期生产，不仅缩短了生产制造周期，还提高了工作效率。GGD机柜的设计
充分考虑了机柜运行过程中的散热问题。机柜上下两端有不同数量的散热槽。当柜内的电气元件受热时，热量上升并通过上槽排出，而冷空气则从下槽不断补充到柜内，使密封柜自下而上形成天然通风管道，达到散热的目的。
GGD橱柜按照现代工业产品设计的要求，采用黄金比例法设计橱柜造型和各部分的分割尺寸，使整个橱柜美观大方，焕然一新。
柜门通过旋转铰链与框架连接，安装和拆卸方便。门的折叠边缘嵌入了一条山形橡胶条。关门时，门与门框之间的条带具有一定的压缩行程，可以防止门与柜体直接碰撞，提高门的防护等级。
带有电气元件的仪表门用多股软铜线与框架连接，柜内安装部件用滚花螺钉与框架连接。整个机柜构成了一个完整的接地保护系统。柜体
涂有涤纶橙形烤漆，附着力强，质感好。整个柜体采用哑光处理，避免了眩光效果，为值班人员创造了更舒适的视觉环境。
必要时可拆卸柜体顶盖，方便现场主母线的组装和调整。柜顶的四个角配有吊环，用于吊装和运输。机柜防护等级
为IP30，用户也可根据使用环境的要求选择IP20--IP40。
