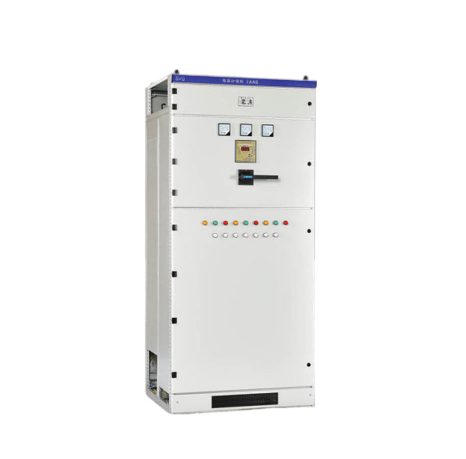

产品图片
GGJ低压智能补偿装置
概述
由于该装置可以有效提高电力负载的功率因数，减少线损，提高变压器的实际负载能力，因此具有显着的节能效果。同时，在系统中使用特定的电抗器还可以有效防止谐波放大，有效吸收大部分谐波电流，使各阶的总谐波电压畸变率限值和谐波电流含量限值符合国家标准，达到谐波控制的目的。如果用普通接触器来切换电容器组，会带来浪涌电流大，补偿时间慢，维护成本高，使用寿命短。因此，我们建议用户优先考虑在以下场合在工矿企业变电站、生产车间、民用建筑等低压电网中使用动态无功补偿装置。特别适用于负荷变化频繁、无功功率不稳定的输配电系统。
本产品符合GB/15576-2008《低压成套无功补偿设备》和IEC60439《低压成套开关设备及控制设备》等标准。
模型含义
| GGJ | - | 口 | - | 口 | / | 口 | 口 |
| 补偿柜 | 补偿方法： 1为动态补偿 一般可以省略 | 补偿能力 KVar | 电压等级： 230V/400V | 接线方式： D角接线Y 星接线 |
使用
条件 • 环境温度：-5°C- +40°C;
• 环境相对湿度：不超过 90% （20°C）;
• 海拔高度：不超过2000m;
• 周围介质无爆炸危险，无会损坏和腐蚀金属的气体，无导电粉尘，安装场所不应受到剧烈振动，无雨雪侵蚀。
主要特点
• 通用性能强：补偿柜可与国内外任何机柜组合，如MNS、GCK、GGD等;
• 灵活多样的电容补偿组合：Y型补偿、A型补偿、Y+A组合补偿;
• 通信方式多样化：RS-232/485通信接口、无线数据传输模块或DSHRS模块用于远距离通信;
• 控制准确安全：电压过零触发，投入运行时无浪涌电流过零去除，断开时无高压;
• 使用寿命长：免维护，使用寿命超过100,000小时。
主要技术参数
| 项目 | 单位 | 参数 |
| 系统电压 | V | AC450 或以下 |
| 截止时间 | 女士 | 时间≤20 |
| 涌流 | 在 | <25 |
| 额定频率 | 赫兹 | 50+50% |
| 采样电流 | 一个 | 0~5 |
| 机器功耗 | W | ≤15 |
| 敏感性 | 马 | 100 |
技术特点
• 自动补偿无功功率，提高功率因数：
• 提高设备效率，节省投资;
• 减少配电线损耗和变压器损耗;
• 改变电压质量，提高供电可靠性。
适用
范围GGJ电容器柜适用于各种潮湿、多尘的车间。适用于纺织、冶金、化工、矿山、机械等厂矿，作为交流50Hz，额定电压380V或660V，额定电流可达630A的三相三线制、四线制或五线制低压配电系统，用于电力和照明配电。同时，它也可以作为低压控制系统中的部分控制。
功能特点
• 采用智能控制器控制，功能齐全，性能可靠，自动补偿模式;可将功率因数提高到0.9以上;
• 可实时显示电网功率因数，显示范围为：滞后（0.00-0.99）、超前0.00-0.99）;
• 具有过压、过谐波、过补偿、系统故障、缺相、过载等多种综合保护功能;
• 可记忆设定的参数，系统断电后参数不会丢失。电网恢复正常后，无需人员值班，自动进入运行状态;
• 可根据电网负荷平衡采用相位补偿或混合补偿;
• 抗干扰能力强，可抵抗电网直接输入的2000V干扰脉冲，高于国家专业标准。
配电网检测功能
• 变压器低压侧三相电压、电流、频率、有功功率、无功功率、功率因数、有功电、无功电实时测量和每小时记录;总电压和电流畸变率和2-25谐波含量;
• 具有RS-232和RS-485接口，可在手持电脑上记录数据，还可以通过远程通讯功能实现无线抄表、设备测试、参数设置和实时测量数据和记录数据读取;
• 数据分析功能：可对运行负荷数据进行分析和处理，进行统计查询;综合分析电源质量，计算电压合格率、电源负载率、可靠性率和最大负载率;查询不同时间段的功率因数、有功功率和无功功率;绘制各相电压、电流、功率因数等曲线;打印综合分析和统计报告。
