DFW-12欧式电缆接线盒
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
华瑞变压器主要产品包括：10KV级无励磁稳压变压器;35KV级低损耗有载稳压变压器;SCB系列树脂绝缘干式电力变压器;SG（B）系列非封装H级干式电力变压器;SH15-M密封非晶合金电力变压器系列;电炉变压器;箱式变电站及成套高低压配电设备。其中，油浸式变压器在国家质量监督检验检疫总局委托电力行业电气设备质量检测中心进行的抽检中获得了良好的评价。华瑞变压器致力于稳定和提高变压器、箱变器、高低压配电成套产品的质量。拥有完善的质量管理体系和先进的供应链管理水平，确保产品过程从客户确定到交货验收的每一步环节高效、规范、可控，让客户放心购买和使用。

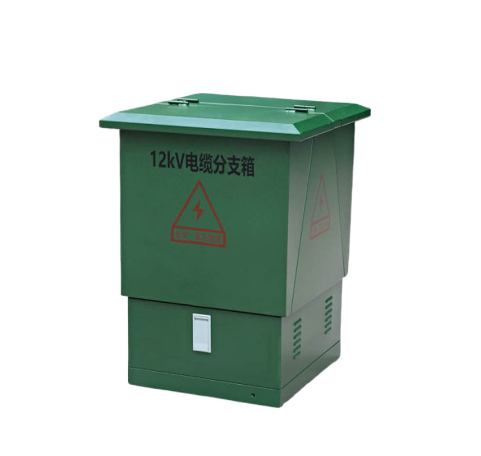

产品图片
DFW-12欧式电缆接线盒
概述
欧式电缆配电箱是近年来广泛应用于配电网系统的一种基于电缆的工程设备。其主要特点是双向开启和使用墙衬套作为连接母线。它具有长度小、电缆排列清晰、三芯显着的优点包括需要电缆跨越大跨度。
使用的电缆连接器符合DIN47636标准。- 一般采用额定电流为630A的螺栓固定电缆接头。模型含义
DFWK 口 - K 口 电缆接线盒 电压电平 电路数
（一相进出线总数）带避雷器的
装置默认为没有使用
条件 • 环境温度：最高温度：+40°C，最低温度-30°C;
• 风速：相当于34m/s（不大于700Pa）;
• 湿度：日平均相对湿度不大于95%，月平均相对湿度不大于95%;
• 防震：水平加速度不大于0.4m/s？，垂直加速度不大于0.15m/s？安装地点倾斜度：不大于3°;
• 安装环境：周围空气不受腐蚀性、易燃气体、水蒸气等明显污染，安装现场无剧烈振动。主要技术参数
项目 单位 参数 额定电压 千伏 12 额定电流 一个 630 动态稳定电流 千卡/0.3秒 50 热稳定电流 kA/3秒 20 1min工频耐压 千伏 42 15min直流耐压 千伏 52 雷电脉冲耐压 千伏 105 箱体防护等级 IP33 防护等级
