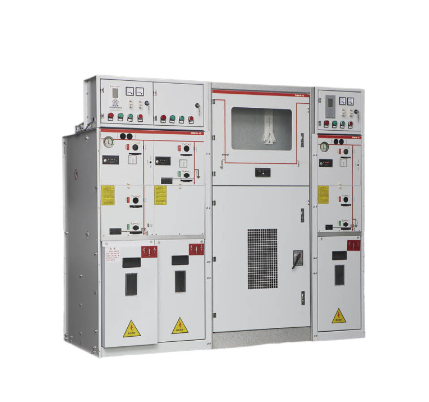

SRM16-12 全绝缘充气柜
概述
SRM16-12全绝缘充气柜获得国家高压电气设备试验中心型式试验报告,并被列为浙江省高新技术产品。广泛应用于12KV/24KV配电系统,是各类城乡用户配电系统的首选开关产品。开关柜为模块化单元模式,可根据不同用途进行组合:由固定单元组合和可扩展单元两大类组成,满足了各变电站灵活使用紧凑型开关柜的需求。
SRM16-12 全绝缘充气柜是一个完全密封的系统,所有带电部件和开关都封闭在不锈钢外壳中。整个开关设备不受外部环境条件的影响,从而保证了运行可靠性和人身安全,实现了免维护。通过选择可扩展母线,可以实现任何组合以实现完全模块化。加长母线的安全绝缘和屏蔽确保了高可靠性和安全性。
SRM16-12充气开关柜还可以提供基于电视的自动化解决方案,形成智能开关的概念,最大限度地减少现场安装调试的工作量。
SRM16-12全绝缘充气柜分为不可扩展标准配置和可扩展标准配置。由于全模块和半模块的组合以及自身的扩展性,它具有极其特殊的灵活性。
SRM16-12全绝缘充气柜符合GB标准。在室内条件(40°C)和室外条件(-50°C)下运行的设计寿命超过30年。
模型含义
SRM6型 | - | 12 | 口 | 口 | - | 口 |
气体绝缘 | 额定电压 (KV) | G为固定型 K为可 扩展型D为电缆分支箱解决方案 | 标准模块代码 | 扩展方法 |
扩展方式:LT-左上扩展,RT-右上扩展,LS-左侧扩展,RS侧扩展,LTRT-左右上扩展,LTRS-左上扩展和右侧扩展,RTLS-右上左扩展
使用
条件 • 环境温度:最高温度:+40°C,最低温度-30°C;
• 风速:相当于34m/s(不大于700Pa);
• 湿度:日平均相对湿度不大于95%,月平均相对湿度不大于95%;
• 防震:水平加速度不大于0.4m/s?,垂直加速度不大于0.15m/s?安装地点倾斜度:不大于3°;
• 安装环境:周围空气不受腐蚀性、易燃气体、水蒸气等明显污染,安装现场无剧烈振动。
绩效指标
• SF6 气体压力 • 20°C 时的绝对压力为 1.4 bar • 年气体泄漏率为 0.2%。/年 • 防护等级 IP67 • 气室不锈钢厚度 3.0 毫米 | • 母线 • 开关柜中的母线 320mm2, 40x8毫米2 • 开关柜接地母线75mm2, 25x3毫米2 • 颜色 • RAL7012 • RAL7035 | • 正常工作环境条件 | • 符合GB/T11022、GB3906、GB1985 GB16926 GB38041 GB1984、 GB3309 IEC60056 IEC60129 IEC60256 IEC60298 IEC60420 IEC60694标准 |
主要技术参数
项目 | 单位 | C模块 | F 模块 | V模块 | |
负载开关 | 组合电器 | 真空断路器 | 隔离开关/接地开关 | ||
额定电压 | 千伏 | 12 | 12 | 12 | 12 |
额定频率 | 赫兹 | 50 | 50 | 50 | 50 |
工频耐压(相位/断路) | 千伏 | 42/48 | 42/48 | 42/48 | 42/48 |
雷电脉冲耐压 | 千伏 | 75/85 | 75/85 | 75/85 | 75/85 |
额定电流 | 一个 | 630 | 125(预期) | ||
断裂能力 | |||||
额定闭环分断电流 | 一个 | 630 | |||
额定电缆充电分断电流 | 一个 | 10 | |||
额定短路合闸电流(峰值) | 一个 | 50 | 80 | ||
额定峰值耐受电流 | 嘉 | 50 | |||
额定短时耐受电流 | 千秒 | 20/4 | |||
额定短路分断电流 | 嘉 | 31.5 | 25 | ||
额定传输电流 | 一个 | 1700 | |||
保险丝的最大电流 | 一个 | - | 125 | ||
电路电阻 | µΩ | ≤300 | ≤600 | ||
Mechanical life | 次 | 5000 | 3000 | 5000 | 5000 |
Main features
SRM16-12 fully insulated gas-filled cabinet uses SF6 gas as arc extinguishing and insulating medium.
The switch cabinet is a fully sealed and fully insulated structure; the busbar, switch and live parts are completely enclosed in a stainless steel shell. The cavity is filled with (0.045MPa) SF6 gas, and the protection level reaches IP67; the entire switch device
is completely unaffected by external environmental conditions, and the normal operation of the switch can be guaranteed even in extreme conditions such as short-term water immersion, and the product is maintenance-free for life.
The switch cabinet has a complete "five-proof" interlocking device to completely eliminate personnel and equipment operation failures that may be caused by human misoperation.
All switch cabinets have reliable safety pressure relief channels to ensure the personal safety of operators even in extreme conditions.
Switch cabinets are divided into two categories: fixed unit combination and expandable unit combination.
Switch cabinets usually have front inlet and outlet lines, and can also realize side outlet or side expansion according to different installation positions.
The cabinet size is easy to install and can be suitable for places with small space and poor environmental conditions.
The switch cabinet can be equipped with electric, remote control and monitoring devices according to the different needs of users.

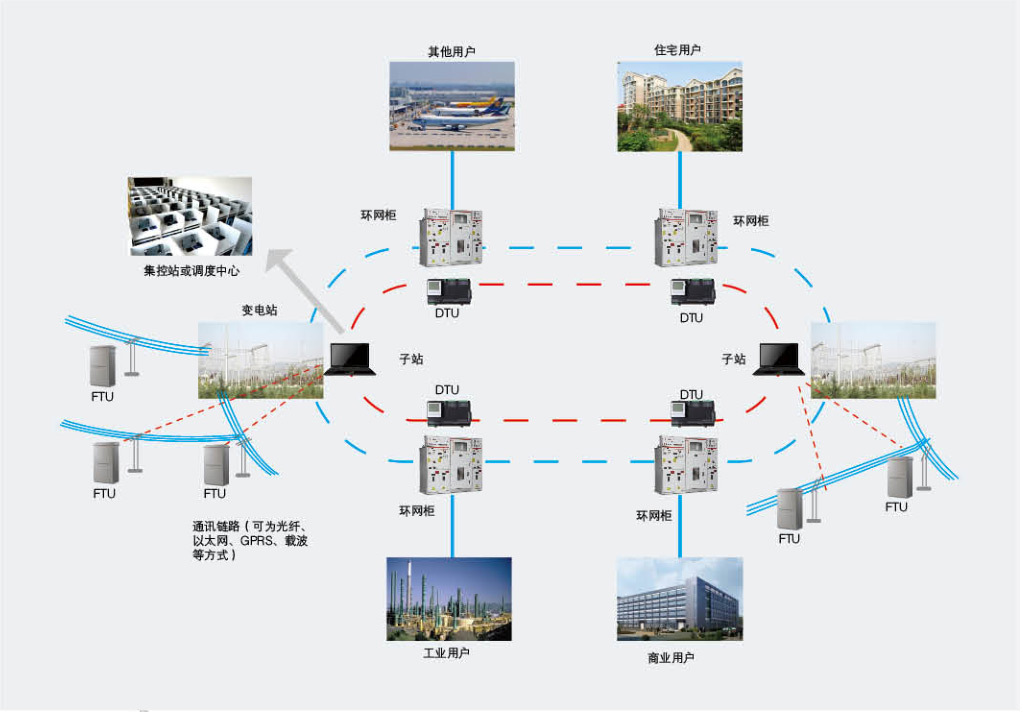

Distribution network automation application system solution diagram
配电网自动化的延伸:
配电网自动化(DTU.看门狗)
SRM16-12/24系列户外环网柜可轻松升级为具有自动化功能的智能环网柜。配备具有“四远”功能的配网自动化终端设备,可实现环网交换机设备的智能化应用。利用通信(光纤、GPRS环网柜)可与自动化主站系统连接,实现配电系统的自动化功能。
通过配电自动化系统,运维人员足不出户即可实现以下功能:
从控制主站或变电站,可以远程开合各环网柜的开关单元进行开合或合闸上锁,也可以就地完成;
从控制主站或变电站,可以获取各开关的触点位置状态、熔断器状态、断路器故障保护状态、接地开关状态等信息;
从控制主站或变电站,可以得到每个电路的电气参数,如电压、电流、零序电压、零序电流、功率、功率因数、频率等;
从控制主站或变电站,可以对各配电自动化终端的参数进行优化和配置:
系统--主站或变电站和各配电自动化终端系统的时钟:
获取各配电自动化终端的线路故障信息或异常信息,并结合主站或变电站软件实现故障自动定位, 故障隔离、非故障区域自动供电恢复和网络重组,从而大大
缩短停电面积和时间,减少故障造成的损失,提高电力系统的供电可靠性。此外,还方便监控和分配负载,有利于网络的合理使用。
看门狗控制器可以配置为打开和关闭边界内外的故障,以提高电网的可靠性。
输入/输出线保护
使用真空开关 1 真空断路器模块
变压器或线路保护是真空开关 1 真空断路器,带有保护继电器和电流互感器。当选择真空开关/真空断路器作为保护时,请使用我公司的HBE550/500系列或其他
国产综合保护装置。
◆HBE550/500微机集成保护装置
<电压范围:DC(18-265V)或AC(80-265V)
✧ 配备LMZK型保护CT:二次电流5A
✧ 设定值电流测量值和记录的故障数据
数字显示 ✧ 设定值面板按钮或电脑设置
✧ 保护各
段可提供无源信号节点✧ 内部故障连续自检报警输出(软硬件)
◆低设定值过流段1 >
✧ 限时动作电流0.5-5.01n动作时间0.05-300s
✧ 逆时动作电流0.5-2.5InIDMT逆时动作模式
◆高设定值过流段I>
✧ 动作电流0.5-40In动作时间0.04-300s
◆低设定值零序过流段1o >
✧ 限时动作电流 0.1-0.8In 动作时间 0.5-300s
✧ 逆时动作电流 0.1-0.8InIDMT 逆时动作模式
◆高设定值零序过流段 lo》
✧ 动作电流 0.1-101n 动作时间 0.05-300s
