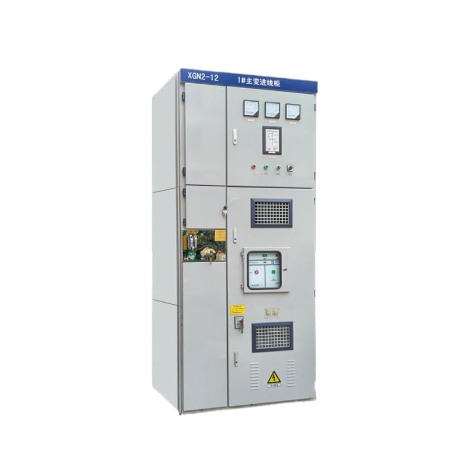

XGN-12 小型化箱式固定金属封闭开关设备
概述
XGN-12小型化箱式固定式金属封闭开关柜是我公司自主研发生产的智能化、环保、紧凑的新一代小型化专利产品。产品尺寸：宽 450 （500） x 深 1000 x 高 1800 （mm）。
本产品适用于环网供电机组、发电厂、变电站。特别适用于工矿企业、居民小区、学校、高层建筑等场所的配电控制与保护：可满足变电站、变电站、开关柜、电缆配电箱等成套产品的配电自动化等要求。
模型含义
| X | G | N | 2 | - | 12 | Z |
| 盒子类型 | 固定 | 室内的 | 设计编号 | 额定电压 （KV） | 真空断路器 |
使用
条件 • 环境空气温度：-15°C -+40°C;
• 海拔高度：1000m及以下：
• 湿度：日平均值不大于95%，水蒸气压日平均值不大于2.2KPA;月平均值不大于90%，水蒸气压月平均值不大于1.8KPA;
• 地震烈度：不超过8级;
• 无腐蚀性或易燃气体等明显污染的场所。
注：特殊要求可与我公司协商
主要技术参数
| 项目 | 单位 | 参数 | ||
| 额定电压 | 千伏 | 3.6、7.2、12 | ||
| 额定电流 | 千伏 | 630-3150 | ||
| 额定短路分断电流 | 千伏 | 20、25、31.5、40 | ||
| 额定短路合闸电流（峰值） | 赫兹 | 50、63、80、100 | ||
| 额定耐受电流（峰值） | 一个 | 50、63、80、100 | ||
| 额定短时耐受电流 | 嘉 | 20、25、31.5、40 | ||
| 额定绝缘等级 | 1min工频耐压 | 杆之间、杆与地之间 | 千伏 | 24、32、42 |
| 千伏 | 24、32、48 | |||
| 骨折之间 | 千伏 | 40、60、75 | ||
| 雷电脉冲耐压 | 杆之间、杆与地之间 | 千伏 | 40、60、85 | |
| 骨折之间 | 嘉 | 50、63、80 | ||
| 保护级别 | IP2X级 | |||
| 主接线类型 | 单母线分段和带旁路的单母线 | |||
| 运行机构模式 | 电磁、弹簧储能 | |||
| 尺寸（宽 x 深 x 高） | 毫米 | 1100*1200*2650（ 一般 | ||
| 重量 | 公斤 | ≈700 | ||
结构特点
• XGN2-12（Z）开关柜为金属封闭箱式结构。柜架采用角钢焊接而成。柜体分为断路器室、母线室、电缆室、仪表室等，房间之间用钢板隔开。
• 断路器室位于机柜的前下部。断路器的旋转由拉杆和作机构连接。断路器的上端子连接上隔离开关，断路器的下端子连接电流互感器。电流互感器连接到下隔离开关的端子。断路器室还设有压力释放通道。如果发生内部电弧，气体可以通过排气通道释放压力。控制设备，以及DLT402、DUT404标准，满足“五防”锁紧要求。
• 母线室位于机柜的后部上部。为了降低机柜的高度，母线呈人字形排列，并由弯曲强度为7350N的瓷绝缘子支撑。母线连接到上部隔离端子，相邻机柜的母线室可以隔离。
• 电缆室位于机柜下部的后部。电缆室支持绝缘子，可配备电压监测装置。电缆固定在支架上。当主要连接是通信方案时，这个房间就是通信电缆室。中继室位于机柜上部的前部。室内安装板上可安装各种继电器。房间内有接线端子支架。门上可安装指示仪表、信号元件等辅助部件。辅助小母线也可以布置在顶部。
• 断路器的作机构安装在正面左侧，隔离开关的作和联锁机构在其上方。开关柜为双面维护。继电器室的次级部件、作机构、机械联锁和传动部件、断路器从正面进行检查。主母线和电缆端子从背面进行维修，断路器室安装照明灯。前门下方设有平行于柜宽的接地铜母线，其横截面为：3×30mm。

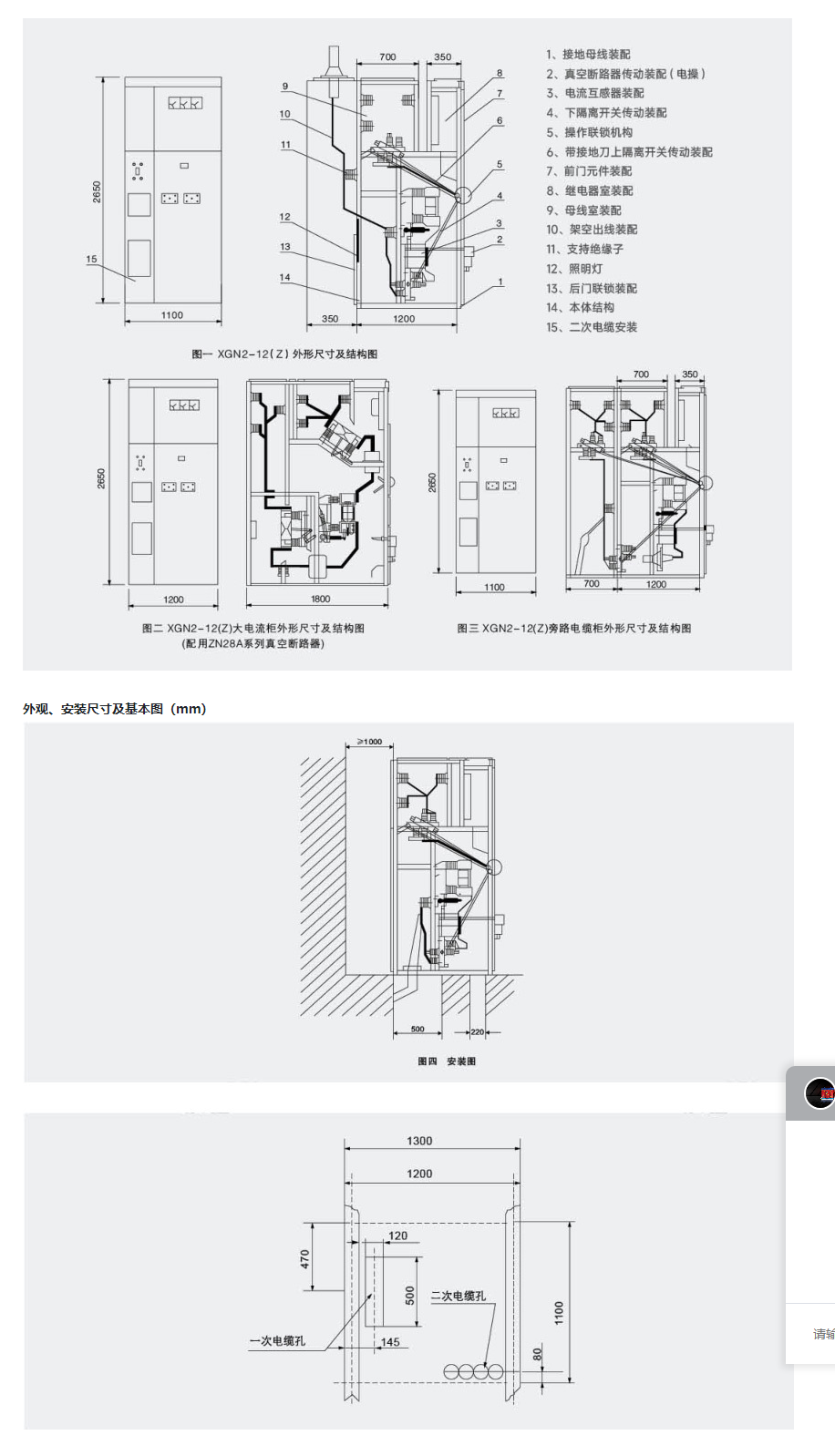

• 机械联锁：防止隔离开关在负载下断开和合闸，防止断路器意外分闸，防止意外进入带电室，防止接地开关在电源下合闸，防止断路器在接地开关关闭位置意外合闸， 开关柜配有相应可靠的机械联锁装置，确保安全运行。产品尺寸及结构图（见图1、图2、图3）
订购说明
订购时必须提供以下信息：
• 主系统图、平面图;
• 辅助电路电气原理图、端子布置图;
• 开关柜电气元件的型号、规格、数量：
• 主母线和支线母线的规格和材料;
• 备件的名称和数量;
• 特殊要求应与我公司协商。
