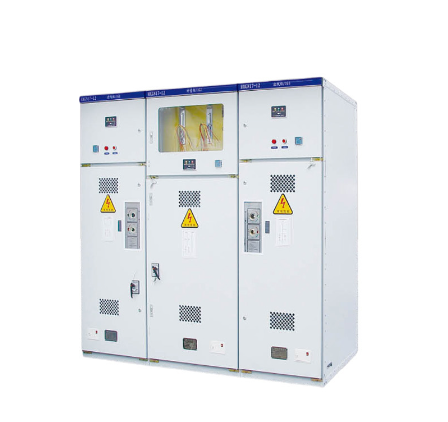

HXGN-12交流金属环网开关柜（真空开关）
概述
HXGN-12交流金属环网开关柜（真空开关）（简称环网柜）是针对城市电网改造建设需要而生产的新型高压开关柜。还用于断开电源系统中的负载电流和短路电流，闭合短路电流。该环网柜配备FZRN25和FZRN21真空负载开关。作机构为弹簧机构，可手动或电动作。接地开关和隔离刀配有手动作机构。这种环网柜完整性强，体积小，无燃烧和爆炸危险，还具有可靠的“五护”功能。
本环网柜符合GB3906《3-35kV交流金属封闭开关柜》和1IEC60420《高压交流负荷开关熔断器组合电器》的相关规定。
模型含义
| H | X | G | N | 口 | - | 12 |
| 环网单元 | 箱体结构 | 室内的 | 设计编号 | 额定电压 （KV） |
使用
条件 • 环境空气温度：-15°C -+40°C;
• 海拔高度：1000m及以下：
• 湿度：日平均值不大于95%，水蒸气压日平均值不大于2.2KPA;月平均值不大于90%，水蒸气压月平均值不大于1.8KPA;
• 地震烈度：不超过8级;
• 无腐蚀性或易燃气体等明显污染的场所。
注：超过上述使用条件时，用户可与我公司协商。
主要技术参数
| 项目 | 单位 | FKN12-12 | FKN25-12型 | |
| 额定电压 | 千伏 | 12 | ||
| 1min工频耐压 | 接地和相间 42;隔离中断 48 | |||
| 雷电脉冲电压（峰值） | 接地和相间 75;隔离中断 85 | |||
| 额定频率 | 赫兹 | 50 | ||
| 主母线额定电流 | 一个 | 630 | ||
| 负载开关 | 额定电流 | 一个 | 630 | |
| 额定电流下的电力寿命 | 次 | 不少于100 | ||
| 空载变压器分断能力 | kvA | 1250 | ||
| 额定热稳定电流 | 千卡/秒 | 20/4;接地开关 20/2 | ||
| 额定动态稳定电流（峰值） | 嘉 | 50 | ||
| 额定短路合闸电流（峰值） | 50 | |||
| 保险丝额定电流 | 千伏 | 100 | ||
| 额定传输电流 | 1500 | 2000 | ||
| 额定短路分断电流 | 嘉 | 315 | ||
| 匹配的保险丝型号 | S 口 LAJ-12（XRNT口-10） | |||
| 机械寿命 | 次 | 2000 | 10000 | |
| 辅助电路1min工频耐压 | 千伏 | 2 | ||
| 电动作机构工作电压 | V | 交流/DC220;110 | ||
| 保护级别 | IP2X级 | |||
| 尺寸（宽 x 深 x 高） | 毫米 | 650（850）x900x2000（2200） | ||
外观和安装尺寸（mm）
安装、储存和验收
使用和故障排除
• 包装、储存和运输
• 环网柜出厂时采用单木箱包装。储存和运输过程中不允许倾覆、倒置和剧烈振动。移动时不允许在地面上直接推拉;当没有升降装置时，可以在包装盒的枕木下方放置一个圆柱体，将其滑动到安装位置。
• 防止机柜受到雨淋和潮湿。
0 环网应放置在通风良好的地方，可以防止各种有害气体的侵入。严禁与化学品、酸碱存放在同一仓库内。
• 验收
• 开箱前检查包装是否有破损，开箱时注意保护产品。对机柜进行外观检查;同时，检查柜内部件是否损坏，配件是否与装箱单一致。
• 检查随机文件是否安全。
一个。产品说明书和机柜内组件说明书：
b。工厂测试报告;
C、产品合格证;
丁。装箱单;
e.二次接线图。
安装调试
• 安装时，将环网柜放在安装基础上，摆放整齐，调试后，再用紧固件紧固。
• 安装主母线时，打开母线室进行安装，母线接触面应平整，无污垢。
• 环网柜的接地应可靠接地，并检查接地回路。
• 调试时，根据环网柜手册和柜内各部件手册进行调试。
• 安装调试后，对各开关元件和防误作机构作5次。如果没有发现异常现象，则认为开关机械作正确。
使用与故障排除
• 供电
前检查 • 供电前，环网柜对柜内所有部件的电气性能、绝缘等级和接线正确性进行全面检查。只有在一切正常的情况下才能投入运行。
• 正常运行状态
• 正常运行时，无论是进柜还是出柜，负载开关应处于关闭位置，接地刀应处于打开位置，柜体应关闭并锁定。
• 故障处理
• 进线柜进行故障检修时，应先切断进线电源，断开负荷开关，同时检查柜体上的带电显示。确认后，应关闭接地刀，开门进行维修。
• 出线柜故障检修时，应先断开柜内负荷开关，关闭接地刀，打开前门进行检修。此时，主母线处于带电状态。
维护和大修
• 环网柜在以下情况下需要维护和大修;
• 使用5年后检查产品的绝缘水平;
• 负载开关启闭100次后，应检查主电路电阻、负载开关电源、静触点和辅助触点。
• 一般情况下，环网柜停电后应进行维护和检修。
