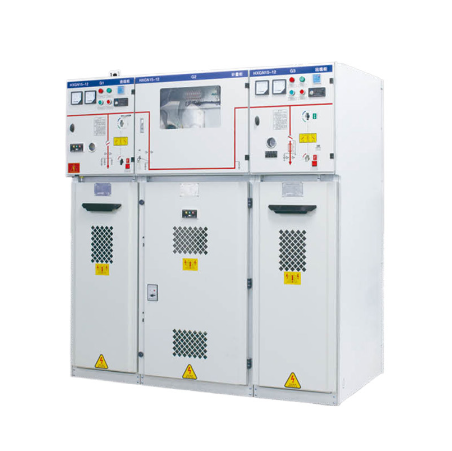

产品图片
HXGN-12（SF6） 单元式交流金属封闭环网开关设备
概述
HXGN-12（SF6）单元式交流金属封闭环网开关设备（以下简称环网柜）是我公司引进国外先进技术，按照国内农村电力和城市网络改造要求，设计开发的新一代高压电气产品。所有技术性能指标均符合IEC62271-200：2003和GB3906标准。
HXGN-12（SF6）单元式交流金属封闭环网开关设备适用于交流50Hz、12kV电网，作为电能的接收和分配。机柜内主开关为SF6开关。
模型含义
| H | X | N | 口 | - | 12 | SF6 |
| 箱式环形主机 | 固定 | 室内的 | 设计编号 | 额定电压 （KV） | 机柜内主开关为SF6开关 |
使用
条件 • 环境温度：上限+40*C，下限-25°C; .
• 海拔高度：海拔不超过2000m;
• 相对温度：日平均值不超过95%;月均值不超过90%;
• 周围环境：周围空气不受腐蚀性气体或易燃气体、水蒸气等的明显污染;
• 没有频繁的剧烈振动。
主要技术参数
| 项目 | 单位 | 参数 |
| 额定电压 | 千伏 | 12 |
| 额定频率 | 赫兹 | 50 |
| 主母线额定电流/熔断器最大额定电流 | 一个 | 630/125 |
| 主电路和接地电路额定短时耐受电流 | 千卡/秒 | 20/3 |
| 主电路和接地电路额定峰值耐受电流 | 嘉 | 50 |
| 主电路和接地电路额定短路合闸电流 | 嘉 | 50 |
| 满负荷时断开的负载开关数量 | 次 | 100 |
| 保险丝的分断电流 | 嘉 | 31.5/40 |
| 额定闭环分断电流 | 一个 | 630 |
| 额定传输电流 | 一个 | 1750 |
| 机械寿命 | 次 | 2000 |
| 1 分钟工频耐压（峰值）相间、接地/隔离断路 | 千伏 | 42/48 |
| 雷电脉冲耐受电压（峰值）相间、对地/隔离断路 | 千伏 | 75/85 |
| 二次回路1min工频耐压 | 千伏 | 2 |
| 保护级别 | IP4X级 |
典型解决方案
环网柜功能模块
整体安装尺寸（毫米）
