产品详情

KYN28-12铠装可拆卸交流金属封闭开关柜

联系人：回忠华

联系电话：0317-409****

企业地址河北省-沧州市

详细地址河北省青县新兴镇马辛庄村南面

厂家信息
产品信息
规格参数
技术文档

华瑞变压器主要产品包括：10KV级无励磁稳压变压器;35KV级低损耗有载稳压变压器;SCB系列树脂绝缘干式电力变压器;SG（B）系列非封装H级干式电力变压器;SH15-M密封非晶合金电力变压器系列;电炉变压器;箱式变电站及成套高低压配电设备。其中，油浸式变压器在国家质量监督检验检疫总局委托电力行业电气设备质量检测中心进行的抽检中获得了良好的评价。华瑞变压器致力于稳定和提高变压器、箱变器、高低压配电成套产品的质量。拥有完善的质量管理体系和先进的供应链管理水平，确保产品过程从客户确定到交货验收的每一步环节高效、规范、可控，让客户放心购买和使用。

产品图片

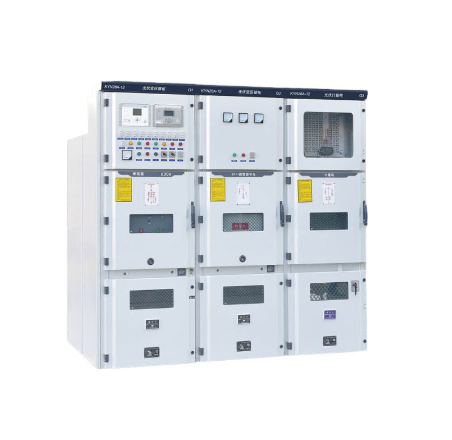

KYN28-12铠装可拆卸交流金属封闭开关柜

概述

KYN28-12户内交流铠装可拆卸金属封闭开关设备。适用于三相交流额定电压12kV、额定频率50Hz的电力系统，用于电能的接收和分配以及电路的控制、保护和监控。
本产品符合GB3906《3-35kV交流金属封闭开关设备》、GB/T11022《高压开关设备及控制设备标准通用技术要求》、IEC60298《额定电压1kV52kV以上及以下交流金属封闭开关设备及控制设备》、DL/T404《户内交流高压开关设备订货技术条件》的要求。

模型含义

H	Y	N	28	-	12	/	口	-	Z
金属铠装	移动	室内的	设计编号		额定电压（KV）		额定电流（KV）		真空断路器

使用
条件 • 环境温度：最高温度+40°C，最低温度-15%C（特殊工艺可达-45°C）;
• 环境湿度：日平均 <95%。月均 ≤90%;
• 海拔高度：1000m以下;
• 抗震性：地震烈度不超过8度;
• 周围空气不应含有腐蚀性或易燃气体、水蒸气等明显污染;
• 无严重污垢和频繁剧烈振动，恶劣条件下的粗糙度设计符合1级要求;
• 在超过GB3906规定的正常环境条件下使用时，用户与制造商协商。
注意：（1）当相对湿度大于70%时，应打开电加热器。（2）海拔超过1000m的，按JB/Z102-71的规定办理。

主要技术参数

项目		单位	参数
额定电压		千伏	3.6、7.2、12
额定频率		赫兹	50
断路器额定电流		一个	630、1250、1600、2000、2500、3150
开关柜额定电流		一个	630、1250、1600、2000、2500、3150
额定动稳定电流（4s）		嘉	16、20、25、31.5、40、50
额定稳定电流（峰值）		嘉	40、50、63、80、100、125
额定短路分断电流		嘉	16、20、25、31.5、40、50
额定短路合闸电流（峰值）		嘉	40、50、63、80、100、125
额定绝缘等级	1分钟工频耐压	千伏	24	32	42
	雷电脉冲耐压		40	60	75
保护级别			外壳IP4X，隔离室，断路器室门开启IP2X

VD4、VS1-12真空断路器技术参数

项目		单位	参数
额定电压		千伏	12
额定频率		赫兹	50
断路器额定电流		一个	630、1250、1600、2000、2500、3150
额定动稳定电流（4S）		一个	16、20、25、34.5、40、50
额定稳定电流（峰值）		嘉	40、50、63、80、100、125
额定短路分断电流		嘉	16、20、25、34.5、40、50
额定短路合闸电流（峰值）		嘉	40、50、63、80、100、125
额定绝缘等级	1分钟工频耐压	千伏	42
	雷电脉冲耐压		75
额定作顺序
额定短路分断电流分断次数		二流	50
机械寿命		二流	200

VD4和VS1真空断路器的机械特性

项目		单位	参数
触点开启距离		毫米	11±01
超旅行		毫米	4±0.5
相位中心距		毫米	210±0.5,275±0.5
闭合触点反弹时间		女士	≤2
三相开相位差		女士	≤2
断路器时间当工作电压	最大	女士	≤50
	额定	女士	≤50
	最低	女士	≤50
闭馆时间		女士	≤60
平均关闭速度		米/秒	0.9-1.2
平均开启速度		米/秒	0.6-0.8

当使用断路器控制3~10kV电机时，如果启动电流小于600A，则必须添加金属氧化锌避雷器。具体要求由用户与我公司协商：当使用断路器断开电容器组时，电容器的额定电流不应大于断路器额定电流的80%。

运行机构技术参数

项目		单位	参数
额定工作电压	闭合线圈	V	交流/DC220,110
额定工作电压	开线圈	V	交流/DC220,110
线圈功率	闭合线圈	W	245
线圈功率	开线圈	W	245
储能电机功率		W	50
储能电机额定电压		V	交流/DC220,110
储能时间		S	≤10

整体安装尺寸（毫米）
