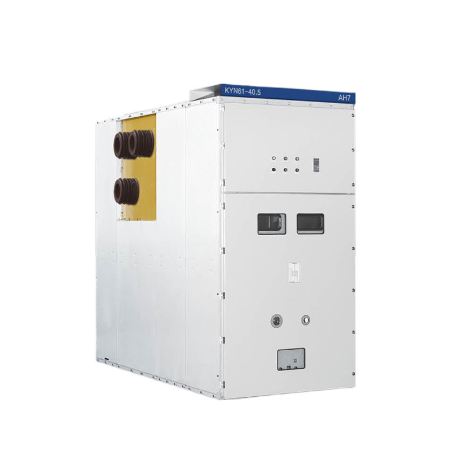

产品图片
KYN61-40.5铠装可移动交流金属封闭开关设备
概述
KYN61-40.5（Z）铠装可拆卸交流金属封闭开关设备（以下简称“开关设备”）适用于三相交流50Hz电力系统，用于工矿企业的发电厂、变电站和配电房接收和分配电能，并控制、保护和监控电路。
本产品符合标准GB3906《3~35kV交流金属封闭开关设备》、GB/T11022《高压开关设备及控制设备标准通用技术要求》、1EC60298《额定电压1kV以上50kV以下交流金属封闭开关设备及控制设备》。
模型含义
| H | Y | N | 61 | - | 40.5 | 口 | / | 口 | Z |
| 金属铠装 | 移动 | 室内的 | 设计编号 | 额定电压 （KV） | Z型 断路器：真空SF6 六氟化硫 | 额定电流 （KV） | 真空断路器 |
使用
条件• 环境空气温度：最高温度+40°C，最低温度-15°C;
• 海拔高度：≤2000m;
• 环境相对湿度：日均值≤95%，月均值≤90%;
• 空气：不适用于腐蚀、污染严重、易燃气体和振动剧烈的场所;
• 如果发生地震，地震烈度不能超过8度。
主要技术参数
| 项目 | 单位 | 参数 | |
| 额定电压 | 千伏 | 40.5 | |
| 额定绝缘等级 | 雷电脉冲电压（全波） | 千伏 | 185 |
| 工频耐压（1min） | 95 | ||
| 额定频率 | 赫兹 | 50 | |
| 额定电流 | 一个 | 630、1250、1600、2000 | |
| 额定断路时间 | 工频耐压（1min） | 千伏 | 20、25、31.5 |
| 额定短路电流（峰值） | 嘉 | 50、63、80 | |
| 额定动态稳定电流（峰值） | 嘉 | 50、63、80 | |
| 4s热稳定电流（有效值） | 嘉 | 20、25、31.5 | |
| 外壳保护级别 | 真空断路器柜 | 毫米 | IP4X级 |
| 尺寸（宽 x 深 x 高） | SF6短路断路器柜 | 毫米 | 1400×2200×2600 |
结构特点
开关柜结构按GB3906-2006和IEC298中的铠装金属封闭开关设备标准设计。整体由柜体和可取出部分（手推车）两部分组成。柜体结构采用组装、螺栓连接和组合，采用金属隔断将开关柜内部分为断路器室、主母线室、电缆室和继电器仪表室。外壳防护等级达到IP3X，每个隔间之间的防护等级为IP2X，所有金属结构件均可靠接地。主回路系统隔间之间有独立的排气压力释放通道。
按用途可分为断路器小车、电压互感器小车、计量小车、隔离小车等。各种小车的外观尺寸相同，同用途小车具有良好的互换性;小车在柜内设有测试1隔离位置和工作位置，每个位置都设有联锁装置，确保小车在上述两个位置时不能随意移动。
断路器技术参数
| 项目 | 单位 | 参数 | |||
| ZN85A-40 3AH3 | SF1/SF2 | ||||
| 额定电压 | 千伏 | 40.5 | |||
| 额定绝缘等级 | 雷电脉冲电压（全波） | 千伏 | 185 | ||
| 工频耐压（1min） | 95 | ||||
| 额定频率 | 赫兹 | 50 | |||
| 额定电流 | 一个 | 1250、1600、2000 | 630、1250、2500 | ||
| 额定断路时间 | 千伏 | 20、25、31.5 | 25、31.5 | ||
| 额定短路合闸电流（峰值） | 嘉 | 50、63、80 | 63、80 | ||
| 额定动态稳定电流（峰值） | 嘉 | 50、63、80 | 63、80 | ||
| 4s热稳定电流（有效值） | 嘉 | 20、25、31.5 | 25、31.5（秒） | ||
| 开放时间 | 女士 | 36-60 | ≤45 | ||
| 闭馆时间 | 女士 | 40-60 | ≤75 | ||
| 额定作顺序 | 开盘价-0.3S-收盘价-180S-收盘价开盘价 | ||||
设备结构图
A、仪表室 B.断路器室 C.母线室 D.电缆室 E.小母线室
1.泄压板 2.吊环 3.阀门 4.断路器 5.联系盒 6.辅助插头 7.加热装置 8.电流互感器 9.电缆 10.隔热隔板 11.接地开关 12.主母线 13.分支母线 14.母线衬套 15.避雷器 16.照明灯
