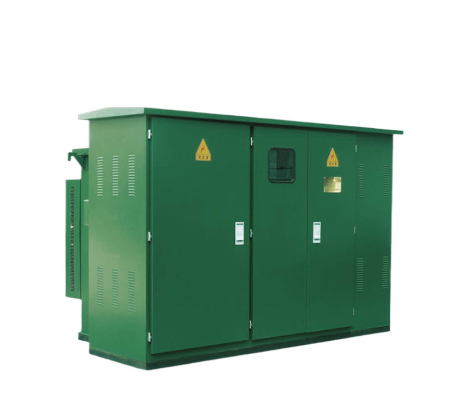

ZGS-Z 装配式箱式变电站(美式)
概述
ZGS系列预制箱式变电站(俗称美式箱式变电站)采用“销”形结构。变压器与高低压设备紧密相连。其中,变压器三面暴露在空气中,散热条件好,可与高低压设备壳体分离,便于维护。
变压器采用片状油箱,无油枕,全封闭式813系列油浸式变压器。高低压套管、分接开关、油位指示器、泄压阀、放油阀等均安装在高压舱体端板上。位置合理,易于观察和作。高压舱和低压舱用钢板隔开。高压舱和低压舱的变压器相对独立,整体保持完整的箱式变压器,结构紧凑,体积小,重量轻。配电开关设备安装在高低压侧。
模型含义
YBD的 | 口 | - | 口/口 | - | 口 | / | 口 |
装配式变电站 | 性能级别代码 | 高压接线方案 | 变压器额定容量 | 电压电平 |
使用
条件• 冷却条件:空气自冷;
• 海拔高度:≤1000m;
• 环境温度:室外环境温度不高于40°C,不低于-45*C;月平均气温不超过30°C,年平均气温不超过20°C;
• 相对湿度:25°C时,空气相对湿度不超过95%,月平均不超过90%;
• 防震等级:水平加速度不大于0.3m/s,垂直加速度不大于0.15m/s“;
• 周围环境:安装环境应无明显的污垢、爆炸性、腐蚀性气体和粉尘;
• 安装地点:不应有剧烈的振动和冲击,要求安装在水泥平台或其他平坦坚固的平台上;
当上述正常使用条件不能满足使用要求时,用户应与制造商协商。
主要技术参数
项目 | 单位 | 参数 |
额定电压 | 千伏 | 10/0.4(高压/低压) |
最大工作电压 | 千伏 | 12(高压侧) |
额定频率 | 赫兹 | 50 |
额定容量 | 千伏 | 50-1600 |
1分钟工频耐压 | 千伏 | 35 |
雷电脉冲电压 | 千伏 | 75 |
冷却方式 | 油浸式自冷却 | |
高压备用熔断器分断电流 | 嘉 | 50 |
插入式熔断器分断电流 | 嘉 | 2.5 |
环境温度 | °C | -35~+40 |
允许线圈温升 | °C | 65 |
空载电压调节 | ±5%或±2×2.5% | |
噪音水平 | 分贝 | 50 |
保护级别 | IP43 防护等级 |
基本结构
箱式变电站应安装在水平混凝土台面上,并保证台面承受其重量。由于箱式变压器的大部分重量集中在安装变压器本体的箱体后部,而前柜大部分空而轻,因此平台后部必须坚固才能承受组合变压器的重量。同时,前后台必须平整(一般如果难以平整,前柜基础可做得略低于后变压器本体基础,到位后可用混凝土密封),以保证箱式变压器安装顺利。
技术要求
• 混凝土基层表面应平整。组合变电站安装后,应用水泥密封底座。.
• 接地条和电缆固定支架的形状可根据实际情况确定;
• 电缆固定支架和接地条应预埋;
• 进出线电缆孔的位置视具体情况而定;
• 组合变压器安装后,开关正面必须有不少于1.5m的间隙,以方便作;
• 接地网可采用12镀锌圆钢或30x4镀锌扁钢,地线电阻应符合电力部门的要求。
注:L、W、H尺寸根据实际项目配置确定。
