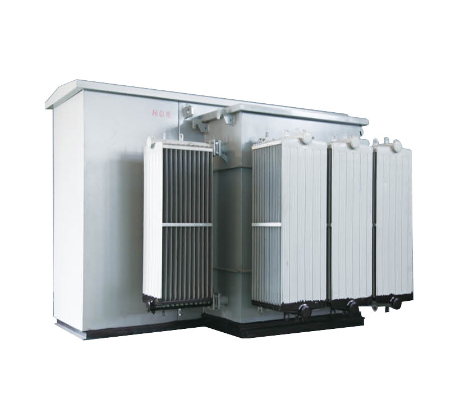

产品图片
ZGS-Z•G光伏发电组合变压器
产品介绍
太阳能资源丰富，是21世纪最有前景的可再生资源。太阳能光伏发电以其清洁、安全、便捷、高效的特点，已成为世界各国广泛关注和关注的新兴产业。
我公司光伏发电装配式变电站产品是针对光伏发电的特殊要求，研发推出的新型升压设备。它是一种集升压变压器、光伏限流熔断器、负荷开关、低压开关柜及相应辅助设备于一体的专用电力设备。光伏发电组发出的315V（270V、300V、400V）电压提高到35KV后，通过35KV电缆线向上输出电能。
模型含义
| ZG公司 | S | 口 | - | Z | - | G | 口 | / | 口 |
| 组合变压器 | 三相 | 性能级别代码 | 终端类型 | 光伏发电 | 额定容量（kVA） | 电压电平 （kV） |
使用
条件• 海拔高度：一般不超过1000M;
• 环境温度范围：-25°C -+45°C;
• 室外风速：不超过35m/s;
• 抗污染等级：III级;
• 防震：水平加速度0.3m/s3，垂直加速度不大于0.15m/s2;
• 安装位置：室外。
主要技术参数
执行标准：GB1094.1.2-2013 GB1094.3.5-2003 GB/T6451-2015 GB/T10228-2015 LD/T537-93 ZBK4001-89;相
数：三相;额定频率：50Hz。
| 电压 | ||
| 系统电压 | 高压侧最大工作电压 | 低压侧额定电压 |
| 35KV（36.75KV.38.5KV） | 40.5KV的 | 0-315kV |
| 机柜防护等级 | ||
| 坦克 | 高低压室 | 高压室门打开后 |
| IP68 防护等级 | IP54 防护等级 | IP3X（IP3X）的 |
结构特点
• 箱变器分为变压器本体、高压室、低压室、熔断器及开关作室四部分，可布置成“目”形或“品”形;
• 高压侧采用端子负载开关加熔断器保护，熔断器为全量程限流保护熔断器;
• 负荷开关和熔断器安装在变压器油箱内，采用变压器的绝缘油作为绝缘介质和散热介质，具有结构紧凑、散热性能好等优点;
• 高压侧出线采用高压干式套管支撑铜母线结构，可方便多根电缆的连接。低压侧插座可直接插座，也可根据用户要求配置低压插座方案;
• 箱变器门采用防风铰链，门有密封措施和门封;
• 箱体为密封结构，箱盖采用隐藏式高强度螺栓和耐油丁腈橡胶垫片密封。整个箱体没有外露和可拆卸的螺栓;
• 箱体全部喷漆，户外耐候性强。
