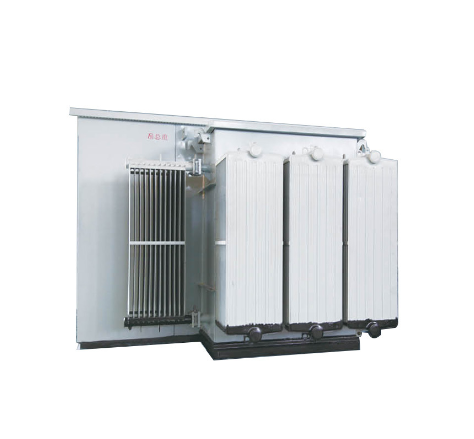

产品图片
ZGS-Z。F 风力发电组合变压器
产品介绍
风电箱变电站产品是为满足风力发电日益增长的供电需求而推出的新型升压设备。将风力发电机组产生的0.6-0.69KV电压提高到35kV，然后并网输出。
由于具有完整性强、安装方便、工期短、运行成本低、结构强度高、防腐性能强等优点，完全适用于海滩、草原、沙漠等自然条件相对恶劣的作业环境。产品性能完全满足风电场地的使用要求。
模型含义
| ZG公司 | S | 口 | - | Z | - | G | 口 | / | 口 |
| 组合变压器 | 三相 | 性能级别代码 | 终端类型 | 风力发电 | 额定容量（kVA） | 电压电平 （kV） |
使用
条件• 海拔高度：一般不超过1000M;
• 环境温度范围：-25°C -+45°C;
• 室外风速：不超过35m/s;
• 抗污染等级：III级;
• 防震：水平加速度0.3m/s3，垂直加速度不大于0.15m/s2;
• 安装位置：室外。
主要技术参数
执行标准：GB1094.1.2-2013 GB1094.3.5-2003 GB/T6451-2015 GB/T10228-2015 LD/T537-93 ZBK4001-89;相
数：三相;额定频率：50Hz。
| 电压 | ||
| 系统电压 | 高压侧最大工作电压 | 低压侧额定电压 |
| 35KV（36.75KV.38.5KV） | 40.5KV的 | 1.69k伏 |
| 机柜防护等级 | ||
| 坦克 | 高低压室 | 高压室门打开后 |
| IP68 防护等级 | IP54 防护等级 | IP3X（IP3X）的 |
结构特点
• 箱变器分为变压器本体、高压室、低压室、熔断器及开关作室四部分，可布置成“目”形或“品”形;
• 高压侧采用端子负载开关加熔断器保护，熔断器为全量程限流保护熔断器;
• 负荷开关和熔断器安装在变压器油箱内，采用变压器的绝缘油作为绝缘介质和散热介质，具有结构紧凑、散热性能好等优点;
• 高压侧出线采用高压干式套管支撑铜母线结构，可方便多根电缆的连接。低压侧插座可直接插座，也可根据用户要求配置低压插座方案;
• 箱变器门采用防风铰链，门有密封措施和门封;
• 箱体为密封结构，箱盖采用隐藏式高强度螺栓和耐油丁腈橡胶垫片密封。整个箱体没有外露和可拆卸的螺栓;
• 箱体全部喷漆，户外耐候性强。
