整流变压器
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
华瑞变压器主要产品包括：10KV级无励磁稳压变压器;35KV级低损耗有载稳压变压器;SCB系列树脂绝缘干式电力变压器;SG（B）系列非封装H级干式电力变压器;SH15-M密封非晶合金电力变压器系列;电炉变压器;箱式变电站及成套高低压配电设备。其中，油浸式变压器在国家质量监督检验检疫总局委托电力行业电气设备质量检测中心进行的抽检中获得了良好的评价。华瑞变压器致力于稳定和提高变压器、箱变器、高低压配电成套产品的质量。拥有完善的质量管理体系和先进的供应链管理水平，确保产品过程从客户确定到交货验收的每一步环节高效、规范、可控，让客户放心购买和使用。

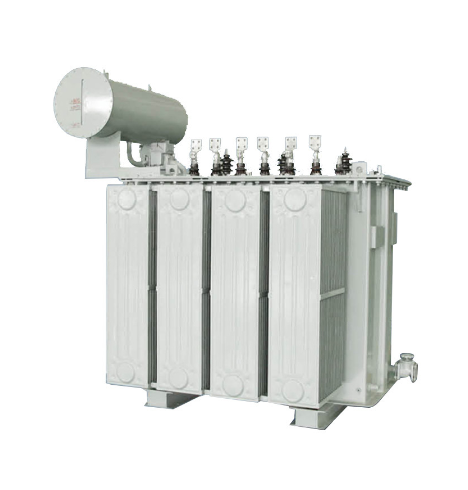

产品图片
整流变压器
产品介绍
整流变压器是整流装置的电力变压器，其作用是向整流器提供交流电源。整流器将交流电转换为直流电，从而提供直流电源。主要用于冶金、化工、机车牵引和传动等行业。产品节能、低损耗、低噪音，抗冲击和抗短路能力强，过载能力强，结构紧凑，体积小，供电可靠。
产品特点
铁芯采用优质冷轧硅钢片制成。在较大的变压器中，铁芯片采用45°全锥接头，减少了空载损耗、空载电流和噪声。
绕组电磁线采用高导电性无氧铜线，栅极侧线圈多采用连续结构，调压线圈多采用分层结构。阀侧线圈一般为双煎饼结构。由于采用电子计算机计算电场和线圈，因此线图结构具有优良的电气特性。油箱采用板式散热器或波纹油箱和强油风冷或强油水冷散热器。对于较大的整流变压器和油箱，采用折叠板结构，既美化了外观，又提高了油箱的机械强度。
主要技术参数
| 产品型号 | 电网电压（KV） | 直流参数及特性 | 产品重量（KG） | 外形尺寸（毫米） 长×宽×高/悬挂高度 | ||||
| 整流电路 | 空载电压 | 工作电流 | 电压调节水平 | 身体 | 总重量 | |||
| ZHSFPTB-28000/35 | 35 | 饱和电抗三相 | 500 | 31500 | 54 | 32200 | 65000 | 6020*3850*4200 |
| ZHSFPT-50000/35 | 35 | 三相桥 | 530 | 35000 | 54 | 29210 | 73420 | 7600*3850*4750 |
| ZBSSPZ-27000/35 | 35 | 三相桥 | 480-216 | 37500-83330 | 35 | 31000 | 59230 | 4500*3700*4800/8500 |
| ZBSSPZ-21600/35 | 35 | 三相桥 | 480-216 | 30000-66660 | 35 | 23260 | 46900 | 4400*3300*4600/8000 |
| ZHSTK-16000/35 | 35 | 具有平衡电抗的双反向星形 | 305-165 | 31500 | 12-27 | 15500 | 36000 | 3700*3600*4250/7500 |
| ZHSTK-15000/35型 | 35 | 具有平衡电抗的双反向星形 | 360-190 | 27000 | 12-27 | 22350 | 42500 | 4100*2500*4500/8000 |
| ZBSSPZ-11500/35型 | 35 | 三相桥 | 660-330 | 11540-23080 | 27 | 16600 | 36800 | 4650*2400* 4750/8000 |
| ZHSTK-10000/35型 | 35 | 具有平衡电抗的双反向星形 | 90-99 | 75000 | 12-27 | 15200 | 32500 | 5500* 2900* 4600/7500 |
| 中汽-9500/35 | 35 | 具有平衡电抗的双反向星形 | 80-56 | 80000 | 9-6 | 16500 | 42000 | 47004450*4600/8000 |
| ZBSSPZ-9000/35型 | 35 | 三相桥 | 660-330 | 9090-218180 | 27 | 14000 | 32210 | 4500*2350*4600/8000 |
| ZHSZK-8000/10型 | 10 | 具有平衡电抗的双反向星形 | 180-90 | 25000 | 6-27 | 10870 | 25230 | 4540*3800*3750/6000 |
| ZBSSPZ-7500/35型 | 35 | 三相桥 | 526.5-205 | 9045-3230 | 27 | 12900 | 28110 | 4400* 2200* 4600/8000 |
| ZHSTK-7200/35型 | 35 | 具有平衡电抗的双反向星形 | 400-250 | 11000 | 6-27 | 11500 | 24500 | 4800*3000*3600/6000 |
| ZHSTK-6500/6.3 | 6.3 | 具有平衡电抗的双反向星形 | 154-111 | 40000 | 12-27 | 14800 | 32400 | 4300* 3300*4800/8000 |
| ZHSZK-6300/10型 | 10 | 具有平衡电抗的双反向星形 | 301-207 | 16000 | 6-19 | 5580 | 15400 | 3900* 3800*3800/6000 |
| ZBSSPZ-6000/35型 | 35 | 三相桥 | 440-220 | 8660-17320 | 27 | 10950 | 23890 | 3960*2000*4200/7000 |
| ZHSTK-5800/35 | 35 | 具有平衡电抗的双反向星形 | 400-250 | 11000 | 6-27 | 8500 | 21000 | 4300*2900*3600/6000 |
| ZHSTK-5600/35型 | 35 | 具有平衡电抗的双反向星形 | 224-124 | 14000 | 12-27 | 14340 | 35000 | 5000*2500*3200/6000 |
| ZHSTKB-5000/10 | 10 | 双反星反应堆 | 195-102 | 15000 | 12-27 | 9610 | 2600 | 3300*2600*3500/6000 |
| ZBSSPZ-4500/35型 | 35 | 三柜桥式 | 330-179 | 9090-16000 | 27 | 8070 | 20150 | 4050*2000* 4200/7000 |
| ZHSZK-4000/3S | 35 | 具有平衡电抗的双反向星形 | 205-148 | 15000 | 6-27 | 7200 | 17900 | 3720*2150*3850/6500 |
| ZHSZK-3500/10型 | 10 | 具有平衡电抗的双反向星形 | 305-180 | 4600 | 9-6 | 4460 | 11860 | 3700*3280*3900/6000 |
| ZHSZK-3150/10型 | 10 | 具有平衡电抗的双反向星形 | 12000 | 12000 | 7-6 | 4900 | 13900 | 4200* 3100*3800/5500 |
| ZHSZK- 2500/10 | 10 | 具有平衡电抗的双反向星形 | 15000 | 15000 | 6-27 | 5430 | 14200 | 4300* 2500*2800/4500 |
| ZHSZK-2300/10型 | 10 | 具有平衡电抗的双反向星形 | 173-90 | 8000 | 6-14 | 4400 | 10800 | 4100*2350* 2900/4500 |
| ZHSK-1000/35 | 35 | 具有平衡电抗的双反向星形 | 5200 | 5200 | 5-6 | 2580 | 6630 | 2550*1340*3500/5500 |
产品介绍
整流变压器是整流装置的电力变压器，其作用是向整流器提供交流电源。整流器将交流电转换为直流电，从而提供直流电源。主要用于冶金、化工、机车牵引和传动等行业。产品节能、低损耗、低噪音，抗冲击和抗短路能力强，过载能力强，结构紧凑，体积小，供电可靠。
产品特点
铁芯采用优质冷轧硅钢片制成。在较大的变压器中，铁芯片采用45°全锥接头，减少了空载损耗、空载电流和噪声。
绕组电磁线采用高导电性无氧铜线，栅极侧线圈多采用连续结构，调压线圈多采用分层结构。阀侧线圈一般为双煎饼结构。由于采用电子计算机计算电场和线圈，因此线图结构具有优良的电气特性。油箱采用板式散热器或波纹油箱和强油风冷或强油水冷散热器。对于较大的整流变压器和油箱，采用折叠板结构，既美化了外观，又提高了油箱的机械强度。
主要技术参数
| 产品型号 | 电网电压（KV） | 直流参数及特性 | 产品重量（KG） | 外形尺寸（毫米） 长×宽×高/悬挂高度 | ||||
| 整流电路 | 空载电压 | 工作电流 | 电压调节水平 | 身体 | 总重量 | |||
| ZHSFPTB-28000/35 | 35 | 饱和电抗三相 | 500 | 31500 | 54 | 32200 | 65000 | 6020*3850*4200 |
| ZHSFPT-50000/35 | 35 | 三相桥 | 530 | 35000 | 54 | 29210 | 73420 | 7600*3850*4750 |
| ZBSSPZ-27000/35 | 35 | 三相桥 | 480-216 | 37500-83330 | 35 | 31000 | 59230 | 4500*3700*4800/8500 |
| ZBSSPZ-21600/35 | 35 | 三相桥 | 480-216 | 30000-66660 | 35 | 23260 | 46900 | 4400*3300*4600/8000 |
| ZHSTK-16000/35 | 35 | 具有平衡电抗的双反向星形 | 305-165 | 31500 | 12-27 | 15500 | 36000 | 3700*3600*4250/7500 |
| ZHSTK-15000/35型 | 35 | 具有平衡电抗的双反向星形 | 360-190 | 27000 | 12-27 | 22350 | 42500 | 4100*2500*4500/8000 |
| ZBSSPZ-11500/35型 | 35 | 三相桥 | 660-330 | 11540-23080 | 27 | 16600 | 36800 | 4650*2400* 4750/8000 |
| ZHSTK-10000/35型 | 35 | 具有平衡电抗的双反向星形 | 90-99 | 75000 | 12-27 | 15200 | 32500 | 5500* 2900* 4600/7500 |
| 中汽-9500/35 | 35 | 具有平衡电抗的双反向星形 | 80-56 | 80000 | 9-6 | 16500 | 42000 | 47004450*4600/8000 |
| ZBSSPZ-9000/35型 | 35 | 三相桥 | 660-330 | 9090-218180 | 27 | 14000 | 32210 | 4500*2350*4600/8000 |
| ZHSZK-8000/10型 | 10 | 具有平衡电抗的双反向星形 | 180-90 | 25000 | 6-27 | 10870 | 25230 | 4540*3800*3750/6000 |
| ZBSSPZ-7500/35型 | 35 | 三相桥 | 526.5-205 | 9045-3230 | 27 | 12900 | 28110 | 4400* 2200* 4600/8000 |
| ZHSTK-7200/35型 | 35 | 具有平衡电抗的双反向星形 | 400-250 | 11000 | 6-27 | 11500 | 24500 | 4800*3000*3600/6000 |
| ZHSTK-6500/6.3 | 6.3 | 具有平衡电抗的双反向星形 | 154-111 | 40000 | 12-27 | 14800 | 32400 | 4300* 3300*4800/8000 |
| ZHSZK-6300/10型 | 10 | 具有平衡电抗的双反向星形 | 301-207 | 16000 | 6-19 | 5580 | 15400 | 3900* 3800*3800/6000 |
| ZBSSPZ-6000/35型 | 35 | 三相桥 | 440-220 | 8660-17320 | 27 | 10950 | 23890 | 3960*2000*4200/7000 |
| ZHSTK-5800/35 | 35 | 具有平衡电抗的双反向星形 | 400-250 | 11000 | 6-27 | 8500 | 21000 | 4300*2900*3600/6000 |
| ZHSTK-5600/35型 | 35 | 具有平衡电抗的双反向星形 | 224-124 | 14000 | 12-27 | 14340 | 35000 | 5000*2500*3200/6000 |
| ZHSTKB-5000/10 | 10 | 双反星反应堆 | 195-102 | 15000 | 12-27 | 9610 | 2600 | 3300*2600*3500/6000 |
| ZBSSPZ-4500/35型 | 35 | 三柜桥式 | 330-179 | 9090-16000 | 27 | 8070 | 20150 | 4050*2000* 4200/7000 |
| ZHSZK-4000/3S | 35 | 具有平衡电抗的双反向星形 | 205-148 | 15000 | 6-27 | 7200 | 17900 | 3720*2150*3850/6500 |
| ZHSZK-3500/10型 | 10 | 具有平衡电抗的双反向星形 | 305-180 | 4600 | 9-6 | 4460 | 11860 | 3700*3280*3900/6000 |
| ZHSZK-3150/10型 | 10 | 具有平衡电抗的双反向星形 | 12000 | 12000 | 7-6 | 4900 | 13900 | 4200* 3100*3800/5500 |
| ZHSZK- 2500/10 | 10 | 具有平衡电抗的双反向星形 | 15000 | 15000 | 6-27 | 5430 | 14200 | 4300* 2500*2800/4500 |
| ZHSZK-2300/10型 | 10 | 具有平衡电抗的双反向星形 | 173-90 | 8000 | 6-14 | 4400 | 10800 | 4100*2350* 2900/4500 |
| ZHSK-1000/35 | 35 | 具有平衡电抗的双反向星形 | 5200 | 5200 | 5-6 | 2580 | 6630 | 2550*1340*3500/5500 |
