SZ13 有载稳压变压器
- 厂家信息
- 产品信息
- 规格参数
- 技术文档

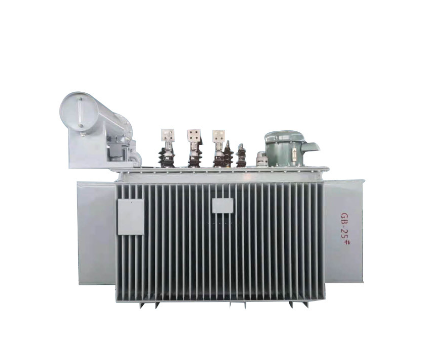

产品图片
SZ13 有载稳压变压器
产品介绍
SZ13有载稳压变压器是我公司自主研发的新产品。本产品是一种新技术、节能的配电变压器。具有大、小两种额定容量，两种额定容量运行模式可自动切换。解决了10kV配电网季节性负荷变化较大，导致变压器损耗大的问题。克服了停电后空载容量变压器人工调容带来的运维问题。将SZ13型有载调压与两台SZ13型初次变压器的使用进行了比较。首先，降低了设备购置和安装成本，减少了占地面积，明显减少了施工时短路开关的运维工作量。同时，与SZ13普通变压器相比，SZ13型有载调压变压器的空载损耗降低了50%以上。除了适用于季节性负荷变化较大的农村电网外，还适用于一些昼夜负荷变化较大的城市商业区、开发区、工业区、广播电台、油田等。
模型含义
| 深圳 | 13 | 口 | - | 口 | - | 口 | / | 口 | 口 |
| 产品型号字母D -单相 S-三相 F-冷风。 Z-on-load 电压调节 | 性能等级代码 9、10、11、12 | 低压可使用箔线圈 | 特殊用途或特殊用途 结构代码（M-fully 密封，R型轧制铁芯）） | 额定容量 （kVA） | 电压电平 （kV） | 特殊使用环境 GY-高地 WF-防腐剂 TA-干热带 TH-湿热带 |
优质材料
◆采用电阻率较低的无氧铜线，经过一系列额外的表面处理，更加光滑，无毛刺或尖角，使变压器的负载损耗更低，电气性能更可靠：
◆采用优质硅钢片。随着性能水平的提高，采用单位损耗较低的硅钢片，使变压器空载损耗更低。
◆采用优质层压木保温材料，永不开裂，即使在短路电流作用下也不会移动。
◆使用经过深度过滤的变压器油，水、气、杂质含量较低，变压器工作更可靠。
◆采用优质橡胶密封材料，有效防止老化，防止泄漏。
◆所有原料工厂均按照国家标准IS09000进行严格审核。
良好的技术经济性能
◆本产品可显著降低变压器空载损耗50-60%
◆电网无功损耗降低20-30%
◆如果将该技术充分应用于农村电网，每年可节省电力100亿度电;
◆每年节约标准煤300万吨，相当于减少CO2排放500万吨。
◆本项目得到国家电网高度重视，被列入国家电力科学研究承担的国家十五节电计划，并列入新农村建设电力建设规范。
全密封
◆S11M）R中的M表示油箱采用全密封结构。与普通油浸式变压器相比，全密封配电变压器省去了储油柜。油箱的波纹翅片代替油管作为冷却和散热元件。波纹油罐采用优质冷轧薄板在专用生产线上制作而成。波纹翅片可以使变压器油膨胀和收缩，从而将变压器与大气隔离，防止和减缓油的降解和绝缘水分，增强运行可靠性，无需维护即可正常运行。
◆波纹油罐表面经过脱脂、除锈、磷化后涂上三防漆，适用于冶金、石化、矿山等环境。
结构
可靠 ◆ 在传统结构和成熟技术的基础上，我公司进行了许多改进，如：
◆ 螺旋线圈带纵向油道，内部散热更好;
◆ 提高线圈端面有效支撑，抗短路电流能力更强;
◆ 采用新型升降结构和车身定位结构，确保长距离运输和作更加可靠;
◆ 我们还拥有许多独特可靠的结构为您服务;
◆ 选择性能水平较高的变压器，技术含量会更高。
S11-M-ZT有载稳压变压器技术参数
| 额定容量 | 电压组合 （KV） | 连接方式 | 损耗（kW） | 空载电流（%） | 阻抗电流（%） | 重量（kg） | 外形尺寸（mm）（ 长长x宽Bx高H） | 轨距 纵向/横向 | ||||
| 高压 | 低压 | 空载 | 负荷 | 重 | 油重 | 总重量 | ||||||
| 630/200 | 10 10.5 11 | 0.4 | YynoorDyn11 | 810(340) | 8030(3060) | 1.3(1.8) | 4.5 | 1455 | 600 | 2600 | 2040×1150×1470 | 820x820 |
| 500/160 | 680(280) | 6520(2600) | 1.4(1.9) | 1150 | 495 | 213 | 1925×1090×1455 | 820x820 | ||||
| 400/125 | 570(240) | 5480(213) | 1.5(2) | 970 | 415 | 1860 | 1870×1060×1450 | 820x820 | ||||
| 315/100 | 480(200) | 4540(1770) | 1.6(2.1) | 860 | 385 | 1540 | 1780×1005×1315 | 820x820 | ||||
| 250/80 | 400(180) | 3780(1480) | 1.7(2.2) | 680 | 340 | 1390 | 电话：1705×980×1270 | 820x750 | ||||
| 200/63 | 340(150) | 3215(1230) | 1.8(2.4) | 585 | 310 | 1235 | 电话：1685×960×1240 | 820x750 | ||||
| 160/50 | 280(130) | 2590(1030) | 1.9(2.9) | 505 | 290 | 1090 | 1650×940x1200 | 820x750 | ||||
| 100/30 | 200(100) | 1580(630) | 2.1(2.8) | 360 | 240 | 870 | 电话：1540×885×1150 | 820x750 | ||||
产品介绍
SZ13有载稳压变压器是我公司自主研发的新产品。本产品是一种新技术、节能的配电变压器。具有大、小两种额定容量，两种额定容量运行模式可自动切换。解决了10kV配电网季节性负荷变化较大，导致变压器损耗大的问题。克服了停电后空载容量变压器人工调容带来的运维问题。将SZ13型有载调压与两台SZ13型初次变压器的使用进行了比较。首先，降低了设备购置和安装成本，减少了占地面积，明显减少了施工时短路开关的运维工作量。同时，与SZ13普通变压器相比，SZ13型有载调压变压器的空载损耗降低了50%以上。除了适用于季节性负荷变化较大的农村电网外，还适用于一些昼夜负荷变化较大的城市商业区、开发区、工业区、广播电台、油田等。
模型含义
| 深圳 | 13 | 口 | - | 口 | - | 口 | / | 口 | 口 |
| 产品型号字母D -单相 S-三相 F-冷风。 Z-on-load 电压调节 | 性能等级代码 9、10、11、12 | 低压可使用箔线圈 | 特殊用途或特殊用途 结构代码（M-fully 密封，R型轧制铁芯）） | 额定容量 （kVA） | 电压电平 （kV） | 特殊使用环境 GY-高地 WF-防腐剂 TA-干热带 TH-湿热带 |
优质材料
◆采用电阻率较低的无氧铜线，经过一系列额外的表面处理，更加光滑，无毛刺或尖角，使变压器的负载损耗更低，电气性能更可靠：
◆采用优质硅钢片。随着性能水平的提高，采用单位损耗较低的硅钢片，使变压器空载损耗更低。
◆采用优质层压木保温材料，永不开裂，即使在短路电流作用下也不会移动。
◆使用经过深度过滤的变压器油，水、气、杂质含量较低，变压器工作更可靠。
◆采用优质橡胶密封材料，有效防止老化，防止泄漏。
◆所有原料工厂均按照国家标准IS09000进行严格审核。
良好的技术经济性能
◆本产品可显著降低变压器空载损耗50-60%
◆电网无功损耗降低20-30%
◆如果将该技术充分应用于农村电网，每年可节省电力100亿度电;
◆每年节约标准煤300万吨，相当于减少CO2排放500万吨。
◆本项目得到国家电网高度重视，被列入国家电力科学研究承担的国家十五节电计划，并列入新农村建设电力建设规范。
全密封
◆S11M）R中的M表示油箱采用全密封结构。与普通油浸式变压器相比，全密封配电变压器省去了储油柜。油箱的波纹翅片代替油管作为冷却和散热元件。波纹油罐采用优质冷轧薄板在专用生产线上制作而成。波纹翅片可以使变压器油膨胀和收缩，从而将变压器与大气隔离，防止和减缓油的降解和绝缘水分，增强运行可靠性，无需维护即可正常运行。
◆波纹油罐表面经过脱脂、除锈、磷化后涂上三防漆，适用于冶金、石化、矿山等环境。
结构
可靠 ◆ 在传统结构和成熟技术的基础上，我公司进行了许多改进，如：
◆ 螺旋线圈带纵向油道，内部散热更好;
◆ 提高线圈端面有效支撑，抗短路电流能力更强;
◆ 采用新型升降结构和车身定位结构，确保长距离运输和作更加可靠;
◆ 我们还拥有许多独特可靠的结构为您服务;
◆ 选择性能水平较高的变压器，技术含量会更高。
S11-M-ZT有载稳压变压器技术参数
| 额定容量 | 电压组合 （KV） | 连接方式 | 损耗（kW） | 空载电流（%） | 阻抗电流（%） | 重量（kg） | 外形尺寸（mm）（ 长长x宽Bx高H） | 轨距 纵向/横向 | ||||
| 高压 | 低压 | 空载 | 负荷 | 重 | 油重 | 总重量 | ||||||
| 630/200 | 10 10.5 11 | 0.4 | YynoorDyn11 | 810(340) | 8030(3060) | 1.3(1.8) | 4.5 | 1455 | 600 | 2600 | 2040×1150×1470 | 820x820 |
| 500/160 | 680(280) | 6520(2600) | 1.4(1.9) | 1150 | 495 | 213 | 1925×1090×1455 | 820x820 | ||||
| 400/125 | 570(240) | 5480(213) | 1.5(2) | 970 | 415 | 1860 | 1870×1060×1450 | 820x820 | ||||
| 315/100 | 480(200) | 4540(1770) | 1.6(2.1) | 860 | 385 | 1540 | 1780×1005×1315 | 820x820 | ||||
| 250/80 | 400(180) | 3780(1480) | 1.7(2.2) | 680 | 340 | 1390 | 电话：1705×980×1270 | 820x750 | ||||
| 200/63 | 340(150) | 3215(1230) | 1.8(2.4) | 585 | 310 | 1235 | 电话：1685×960×1240 | 820x750 | ||||
| 160/50 | 280(130) | 2590(1030) | 1.9(2.9) | 505 | 290 | 1090 | 1650×940x1200 | 820x750 | ||||
| 100/30 | 200(100) | 1580(630) | 2.1(2.8) | 360 | 240 | 870 | 电话：1540×885×1150 | 820x750 | ||||
