35KV SC（B）13干式变压器

联系人：回忠华

联系电话：0317-409****

企业地址河北省-沧州市

详细地址河北省青县新兴镇马辛庄村南面

厂家信息
产品信息
规格参数
技术文档

华瑞变压器主要产品包括：10KV级无励磁稳压变压器;35KV级低损耗有载稳压变压器;SCB系列树脂绝缘干式电力变压器;SG（B）系列非封装H级干式电力变压器;SH15-M密封非晶合金电力变压器系列;电炉变压器;箱式变电站及成套高低压配电设备。其中，油浸式变压器在国家质量监督检验检疫总局委托电力行业电气设备质量检测中心进行的抽检中获得了良好的评价。华瑞变压器致力于稳定和提高变压器、箱变器、高低压配电成套产品的质量。拥有完善的质量管理体系和先进的供应链管理水平，确保产品过程从客户确定到交货验收的每一步环节高效、规范、可控，让客户放心购买和使用。

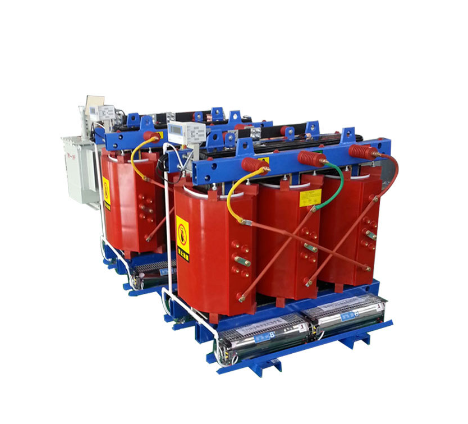

产品图片

干式变压器35KV SC（B）13

产品介绍

该系列产品用于直接将20kV和35k电网电源降低为4OOV配电电源或10k√输电电源，为用户供电。由于其显着的优势，它被用于越来越多的项目。其主要优点是：减少占地，多层变电站建设，具有显著的社会效益;节约项目投资，提高经济效益;减少10kV输变电环节，显著降低运维成本;采用高压小电流代替低压大电流输电，降低线损和线路运行成本;35kV和2OkV电源直接进入电源中心，有效提高电源可靠性。

模型含义

（二）

口

三相

环氧树脂铸造型

低电压可以使用

铝箔线圈

性能级别代码

额定容量
（kVA）

电压电平
（kV）

产品特点：
我公司生产的SC（B）3系列2OKV和35kV无励磁调压干式变压器是符合国家标准GB6450、GB/T10228和IEC726要求的低损耗产品，具有以下特点：

◆ 高性能、低损耗，是9型系列的替代产品。

◆ 选用优质硅钢片，磁通密度大大降低，降低硅钢片在运行过程中的磁致伸缩，有效降低噪音。

◆ 优化高压线圈结构，改善层间电压和电容分布，大大提高产品承受大气过电压和工作过电压冲击的能力。同时，电场分布也得到改善，产品局部放电进一步减少。

◆ 可配置温控系统和风冷装置，负载过大时风扇冷却装置自动启动，有效提高设备的过载能力。

技术参数：

35kV SC（B）13系列无励磁调压干式电力变压器

额定容量（kVA）	链接组标签	电压组织（KV））			空载电流（%）	不同绝缘耐热等级下的负载损失（W）			空载损耗（W）	短路电流（%）
额定容量（kVA）	链接组标签	高压（KV）	高压分接范围（%）	低压（KV）	空载电流（%）	B（100°C）	华氏度（120°C）	温度（145°C）	空载损耗（W）	短路电流（%）
800	迪恩11 11 码 Dyn0	35 ~ 38.5	±5% ±2×2.5	3.15 6 6.3 10 10.5 11	0.9	8930	9400	10070	4860	6.0
1000					0.9	10260	10920	11680	2250
1250					0.8	12160	12920	13770	2673
1600					0.8	14630	15480	16530	3130
2000					0.7	17190	18240	19570	3690	7.0
2500					0.7	20610	21850	23370	4230	7.0
3150					0.6	23080	24510	26120	6030	8.0
4000					0.6	27930	29450	31350	7020
5000					0.5	32960	34960	37330	8370
6300					0.5	38470	40850	43600	9900
8000	迪恩11 11 码 11 年11			6 6.3 10 105 11	0.4	43410	46070	49300	11340	9.0
10000					0.4	52720	55570	59470	12960
12500					0.3	60800	64600	69060	15750
16000					0.3	71720	76000	80560	19350
20000					0.3	80750	85500	91480	22950	10.
										10.

注：表中所列的负戟损耗为括号内参考温度下的值（见GB 1094.11）。

35kV SC（B）13系列关励稳压配电变压器

额定容量（kVA）	链接组标签	电压组织（KV））			空载电流（%）	不同绝缘耐热等级下的负载损失（W）			空载损耗（W）	短路电流（%）
额定容量（kVA）	链接组标签	高压（KV）	高压分接范围（%）	低压（KV）	空载电流（%）	B（100°C）	华氏度（120°C）	温度（145°C）	空载损耗（W）	短路电流（%）
50	Yyn0 迪恩11	35 ~ 38.5	±5% ±2×2.5	0.4	2.6	1350	1420	1520	450	6.0
100					2.2	1970	2080	2230	630
160					1.6	2650	2810	3010	790
200					1.6	3130	3320	3560	880
250					1.4	3560	3800	4060	990
315					1.4	4250	4510	4820	1170
400					1.2	5090	5410	5770	1370
500					1.2	6420	6650	7070	1620
630					1.0	7260	7690	8260	1860
800					1.0	8550	9120	9730	2160
1000					0.8	9880	10450	11210	2430
1250					0.7	12060	12730	13580	2830
1600					0.7	14630	15480	16530	3240
2000					0.7	17190	18240	19470	3820
2500					0.7	20610	21850	23370	4450

注：表中所列负载损耗为括号内参考温度下的值（见GB 1094.11）。
