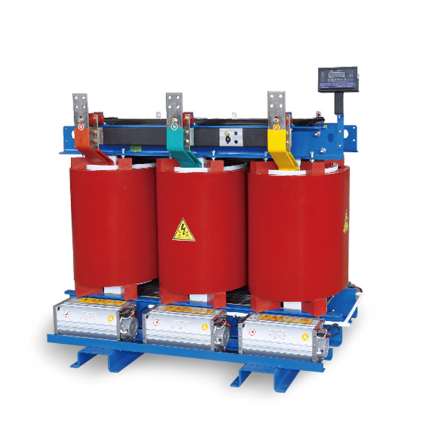

干式变压器 10KV SC（B）15/16
产品介绍
The SCBH15.我公司采用成熟技术研发设计的SCBH16非晶合金干式变压器性能优越，产品安全可靠、环保。它们可以渗透到负荷中心，满足高密度负荷的现代化大城市发展需求。本产品大大降低了空载损耗和负荷损耗，是当今世界干式变压器。
本产品具有阻燃、自熄、防潮、防潮、抗裂、免维护等优点。可广泛应用于高层建筑、商业中心、地铁、机场、车站、工矿企业和电厂。特别适合在易燃易爆场所等防火要求较高的场所安装使用。
模型含义
| S | C | （二） | H | 15 | - | 口 | / | 口 |
| 三相 | 环氧树脂铸造型 | 低电压可以使用 铝箔线圈 | 非晶合金 | 性能级别代码 | 额定容量 （kVA） | 电压电平 （kV） |
特点
该铁芯由非晶合金带材轧制而成，采用矩形截面、三相五柱结构或三相三柱结构。空载损耗比普通干式变压器降低四分之三，节能效果显著。低压线圈
采用铜箔缠绕，高压线圈采用环氧树脂通过真空铸造或Nomex绝缘材料制成。采用连续结构，经VPI真空增压设备多次浸渍H级无溶剂绝缘材料，高温烘烤固化。机械强度高，散热效果好，抗短路能力强。
◆ 阻燃、防爆、无污染、防火等级高。
◆ 局部放电小，绝缘等级高，产品使用寿命长。
◆ 本产品使用寿命后可分解回收，绝不污染环境。
◆ 噪音低，体积小，安装简单，免维护。
◆ 优异的“三防”能力，无裂纹。
◆ 过载能力强，可在120%负载下长时间安全运行。
技术参数
SCBH15非晶合金干式变压器
| 额定容量（kVA） | 链接组标签 | 电压组合（KV） | 空载电流（%） | 空载损耗（W） | 负载损耗（145°C）W | 阻抗电流（%） | ||
| B（%°C） | 华氏度（120°C） | 华氏度（145°C） | ||||||
| 30 | YynoorDyn11 | 6~10±2×2.5%/0.4 | 1.6 | 70 | 670 | 710 | 760 | 4.0 |
| 50 | 1.4 | 90 | 940 | 1000 | 1070 | 4.0 | ||
| 80 | 1.3 | 120 | 1290 | 1380 | 1480 | 4.0 | ||
| 100 | 1.2 | 130 | 1480 | 1570 | 1690 | 4.0 | ||
| 125 | 1.1 | 150 | 1740 | 1850 | 1980 | 4.0 | ||
| 160 | 1.1 | 170 | 2000 | 2130 | 2280 | 4.0 | ||
| 200 | 1.0 | 200 | 2370 | 2530 | 2710 | 4.0 | ||
| 250 | 1.0 | 230 | 2350 | 2760 | 2960 | 4.0 | ||
| 315 | 0.9 | 280 | 3270 | 3470 | 3730 | 4.0 | ||
| 400 | 0.8 | 310 | 3750 | 3990 | 7280 | 4.0 | ||
| 500 | 0.8 | 360 | 4590 | 4880 | 5230 | 4.0 | ||
| 630 | 0.7 | 420 | 5530 | 5880 | 6290 | 4.0 | ||
| 630 | 0.7 | 410 | 5610 | 5960 | 6400 | 6.0 | ||
| 800 | 0.7 | 480 | 6550 | 6960 | 7460 | 6.0 | ||
| 1000 | 0.6 | 550 | 7650 | 8130 | 8760 | 6.0 | ||
| 1250 | 0.6 | 650 | 9100 | 9690 | 10370 | 6.0 | ||
| 1600 | 0.6 | 760 | 11050 | 11730 | 12580 | 6.0 | ||
| 2000 | 0.5 | 1000 | 13600 | 14450 | 15560 | 6.0 | ||
| 2500 | 0.5 | 1200 | 16150 | 17170 | 18450 | 6.0 | ||
| 1600 | 0.6 | 760 | 12280 | 12960 | 13900 | 8.0 | ||
| 2000 | 0.5 | 1000 | 15020 | 15960 | 17110 | 8.0 | ||
| 2500 | 0.5 | 1200 | 17760 | 18890 | 20290 | 8.0 | ||
SCBH16非晶合金干式变压器
| 额定容量（kVA） | 高压（KV） | 高压分接范围（%） | 低压（KV） | 空载电流（%） | 空载损耗（W） | 负载损耗（145°C）W | 阻抗电流（%） | ||
| B（%°C） | 华氏度（120°C） | 华氏度（145°C） | |||||||
| 30 | 6 6.3 6.6 10 10.5 11 | ±5 ±2.5×2.5 | 0.4 | 1.6 | 70 | 635 | 675 | 720 | 4.0 |
| 50 | 1.4 | 90 | 895 | 950 | 1015 | 4.0 | |||
| 80 | 1.3 | 120 | 1225 | 1310 | 1405 | 4.0 | |||
| 100 | 1.2 | 130 | 1405 | 1490 | 1605 | 4.0 | |||
| 125 | 1.1 | 150 | 1655 | 1760 | 1880 | 4.0 | |||
| 160 | 1.1 | 170 | 1900 | 2025 | 2165 | 4.0 | |||
| 200 | 1.0 | 200 | 2250 | 2405 | 2575 | 4.0 | |||
| 250 | 1.0 | 230 | 2460 | 2620 | 2810 | 4.0 | |||
| 315 | 0.9 | 280 | 3105 | 3295 | 3545 | 4.0 | |||
| 400 | 0.8 | 310 | 3560 | 3790 | 4065 | 4.0 | |||
| 500 | 0.8 | 360 | 4360 | 4635 | 4970 | 4.0 | |||
| 630 | 0.7 | 420 | 5255 | 5585 | 5975 | 4.0 | |||
| 630 | 0.7 | 410 | 5330 | 5660 | 6080 | 6.0 | |||
| 800 | 0.7 | 480 | 6220 | 6615 | 7085 | 6.0 | |||
| 1000 | 0.6 | 550 | 7265 | 7725 | 8320 | 6.0 | |||
| 1250 | 0.6 | 650 | 8645 | 9205 | 9850 | 6.0 | |||
| 1600 | 0.6 | 760 | 10495 | 11145 | 11950 | 6.0 | |||
| 2000 | 0.5 | 1000 | 12920 | 13725 | 14780 | 6.0 | |||
| 2500 | 0.5 | 1200 | 15340 | 16310 | 17525 | 6.0 | |||
| 1600 | 0.6 | 760 | 11660 | 12310 | 13200 | 8.0 | |||
| 2000 | 0.5 | 1000 | 14270 | 15160 | 16250 | 8.0 | |||
| 2500 | 0.5 | 1200 | 16870 | 17940 | 19270 | 8.0 | |||
