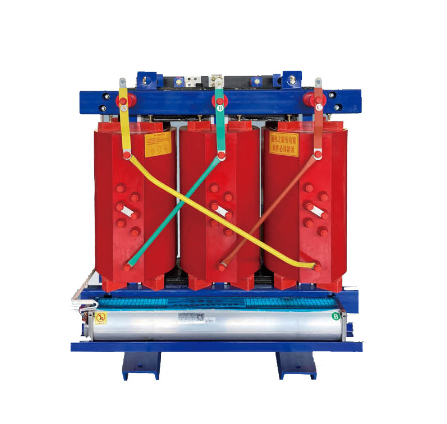

产品图片
干式变压器10kV SC（B）13
产品介绍
10kV SC（B）13环氧树脂浇注干式变压器可作为油浸式配电变压器的升级产品。是各类干式变压器中性能最好的产品。特别适用于城市电网、高层建筑、商务中心、剧院、医院、宾馆、隧道、地铁、车站、码头、机场、地下电站、实验室、组合变电站等重要场所。
模型含义
| S | C | （二） | 11 | - | 口 | / | 口 |
| 三相 | 树脂绝缘 | 低压箔绕组 | 性能级别代码 | 额定容量 （kVA） | 电压电平 （kV） |
产品特点
我厂生产的10kV SC（B）13电力变压器是国内较早获得产品型号证书的低噪声、低损耗树脂绕组干式变压器。由于设计先进，材料优质，配方科学，工艺严格，检测高标准，产品具有以下特点：
◆高压绕组采用铜线，低压绕组采用铜线或铜箔，玻璃纤维毡填充包裹。在真空状态下浇注无填料的环氧树脂。固化后整体形成实心圆形，机械强度高，局部放电小，可靠性高。
◆ 阻燃、防爆、环保。缠绕在线圈上的玻璃纤维等绝缘材料具有自熄性，不会因短路而产生电弧，树脂在高温下不会产生有毒有害气体。
◆ 线圈不吸潮，铁芯夹具有特殊的防腐保护层，可在100%相对湿度等恶劣环境下运行。间歇作不需要除湿。
◆ 抗短路、抗雷击能力高
◆ 线圈内外树脂层薄，散热性能好。冷却方式一般采用自然风冷（AN）。对于任何保护级别的变压器，都可以配置风冷系统（AF）以提高短期过载能力并确保安全运行。
◆ 损耗低，节电效果好，运行经济，免维护。
◆ 体积小、重量轻、空间小、安装成本低，无需考虑排油池、防火消防设施和备用电源等。
◆ 由于没有火灾或爆炸的风险，因此可以分散安装在负荷中心，靠近电源点，从而降低线路成本，节省昂贵的低压设施成本。
技术参数
SC（B）13型干式变压器
| 型 | 额定容量（kVA） | 链接组标签 | 电压组织（KV）） | 空载电流（%） | 空载损耗（W） | 负载损耗（75°C）W | 短路电流（%） | ||
| 高压（KV） | 高压分接范围（%） | 低压（KV） | |||||||
| SC（B）13-30 | 50 | Yyn0或Dyn11 | 10 6.3 6 | ±5% ±2.5×2.5 或 ×2.5+3 | 0.4 | 2.0 | 135 | 640 | 4.0 |
| SC（B）13-50 | 50 | 2.0 | 195 | 900 | |||||
| SC（B）13-80 | 80 | 1.5 | 265 | 1240 | |||||
| SC（B）13-100 | 100 | 1.5 | 290 | 1410 | |||||
| SC（B）13-125 | 125 | 1.3 | 340 | 1660 | |||||
| SC（B）13-160 | 160 | 1.3 | 385 | 1910 | |||||
| SC（B）13-200 | 200 | 1.1 | 445 | 2270 | |||||
| SC（B）13-250 | 250 | 1.1 | 515 | 2480 | |||||
| SC（B）13-315 | 315 | 1.0 | 635 | 3120 | |||||
| SC（B）13-400 | 400 | 1.0 | 705 | 3590 | |||||
| SC（B）13-500 | 500 | 1.0 | 835 | 4390 | |||||
| SC（B）13-630 | 630 | 0.85 | 965 | 5290 | |||||
| SC（B）13-630 | 630 | 0.85 | 936 | 5360 | 6.0 | ||||
| SC（B）13-800 | 800 | 0.85 | 1090 | 6260 | |||||
| SC（B）13-1000 | 1000 | 0.85 | 1270 | 7310 | |||||
| SC（B）13-1250 | 1250 | 0.85 | 1500 | 8720 | |||||
| SC（B）13-1600 | 1600 | 0.85 | 1760 | 10500 | |||||
| SC（B）13-2000 | 2000 | 0.7 | 2190 | 13000 | |||||
| SC（B）13-2500 | 2500 | 0.7 | 2950 | 15400 | |||||
