SBH15-M 10KV/20KV 非晶合金变压器

联系人：回忠华

联系电话：0317-409****

企业：沧州华瑞变压器有限公司

企业地址河北省-沧州市

详细地址河北省青县新兴镇马辛庄村南面

厂家信息
产品信息
规格参数
技术文档

华瑞变压器主要产品包括：10KV级无励磁稳压变压器;35KV级低损耗有载稳压变压器;SCB系列树脂绝缘干式电力变压器;SG（B）系列非封装H级干式电力变压器;SH15-M密封非晶合金电力变压器系列;电炉变压器;箱式变电站及成套高低压配电设备。其中，油浸式变压器在国家质量监督检验检疫总局委托电力行业电气设备质量检测中心进行的抽检中获得了良好的评价。华瑞变压器致力于稳定和提高变压器、箱变器、高低压配电成套产品的质量。拥有完善的质量管理体系和先进的供应链管理水平，确保产品过程从客户确定到交货验收的每一步环节高效、规范、可控，让客户放心购买和使用。

产品图片

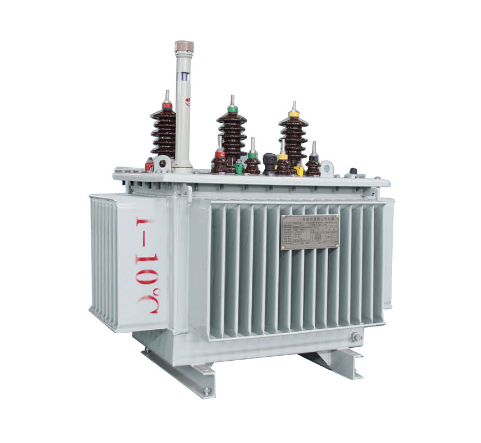

非晶合金变压器 10KV/20KV SBH15-M

产品介绍

变压器可以将电网电压转换为系统或负载所需的电压，实现电能的传输和分配。该变压器可替代硅钢芯变压器，广泛应用于户外配电系统。该产品的大规模电网运行可以达到良好的节能效果，减少空气污染。本产品特别适用于功率不足、负载波动大、日常维护困难的区域。由于变压器采用全密封结构，绝缘油和绝缘介质不受大气污染，因此可以在潮湿的环境中运行。是城市和农村大型配电网络中理想的配电设备。

模型含义

S	B	H	11	-	M	-	口	/	口
三相	铜箔低压线圈	非晶合金芯	性能级别代码		密封的		额定容量（kVA）		电压电平（kV）

特征

10kV/20kV油浸式非晶合金铁芯配电变压器（通过短路试验）
由于非晶合金铁芯不能承受机械力，矩形线圈的机械强度较弱，因此非晶合金变压器在变压器领域通过短路试验成为技术难题。我公司凭借成熟的技术经验，成功攻克了这一难关，自主设计开发了SBH15-M-2500/10配电变压器。通过了沈阳国家变压器质量监督检验中心的短路试验，标志着我公司的非晶合金变压器设计制造技术处于国际领先水平。

10kV/20kV油浸式非晶合金铁芯配电变压器（通过短路试验）

电压等级（kV）	设备最大有效电压（kV）	额定短时工频耐压有效值（kV/min）	额定雷电冲击耐压全波峰值（kV）
≤1	≤1	5	--
6	6.9	25	75
10	11.5	35	95
20	23	55	125

10kV/20kV油浸式非晶合金铁芯配电变压器（产品达标）
GB 1094.1-2013 电力变压器第一部分总则
GB 1094.2-2013 电力变压器第二部分温升
GB 1094.3-2003 电力变压器第三部分绝缘等级和绝缘试验
GB 1094.5-2008 电力变压器第五部分短路承受能力
GB/T1094.10-2003 电力变压器第十部分声级测定

T6451-2015 油浸式电力变压器
技术参数与要求 GB20052-2013 三相配电变压器
能效限值、能效等级及调试技术要求 GB 1094.1-2013 电力变压器第一部分总则
GB 1094.2-2013 电力变压器第二部分温升
GB 1094.3-2003 电力变压器第三部分绝缘等级及绝缘试验
GB 1094.5 2008 电力变压器第五部分短路电阻
GB 1 T1094.10-2003 电力变压器第十部分声级测定
GB 1 T6451-2015 油浸式电力变压器
技术参数及要求 GB20052-2013 三相配电变压器能效限值、能效等级及调试技术要求

10kV/20kV油浸式非晶合金铁芯配电变压器（通过短路试验）

额定容量（kVA）	电压组织（KV））			链接组标签	空载损耗（W）	负载损耗（75°C）W	空载电流（%）	短路电流（%）
额定容量（kVA）	高压（KV）	高压分接范围（%）	低压（KV）	链接组标签	空载损耗（W）	负载损耗（75°C）W	空载电流（%）	短路电流（%）
30	24 22 20	±5% ±2.5×2.5%	0.4	迪恩11 Yyn0	44	690/660	1.5	5.5
50					55	1010/960	1.2
63					65	1200/1150	1.1
80					75	1440/1370	1.0
100					90	1730/1650	0.9
125					100	2080/1980	0.9
160					120		0.6
200					145	3000/2860	0.6
250					165	3520/3350	0.6
315					200	4210/4010	0.5
400					240	4970/4730	0.5
500					290	5940/5660	0.5
630					370	6820	0.3	6.0
800					450	8250	0.3
1000					530	11330	0.3
1250					620	13200	0.2
1600					750	15950	0.2
2000					900	19140	0.2
2500					1080	22220	0.2

产品介绍

模型含义

S	B	H	11	-	M	-	口	/	口
三相	铜箔低压线圈	非晶合金芯	性能级别代码		密封的		额定容量（kVA）		电压电平（kV）

特征

10kV/20kV油浸式非晶合金铁芯配电变压器（通过短路试验）

电压等级（kV）	设备最大有效电压（kV）	额定短时工频耐压有效值（kV/min）	额定雷电冲击耐压全波峰值（kV）
≤1	≤1	5	--
6	6.9	25	75
10	11.5	35	95
20	23	55	125

10kV/20kV油浸式非晶合金铁芯配电变压器（通过短路试验）

额定容量（kVA）	电压组织（KV））			链接组标签	空载损耗（W）	负载损耗（75°C）W	空载电流（%）	短路电流（%）
额定容量（kVA）	高压（KV）	高压分接范围（%）	低压（KV）	链接组标签	空载损耗（W）	负载损耗（75°C）W	空载电流（%）	短路电流（%）
30	24 22 20	±5% ±2.5×2.5%	0.4	迪恩11 Yyn0	44	690/660	1.5	5.5
50					55	1010/960	1.2
63					65	1200/1150	1.1
80					75	1440/1370	1.0
100					90	1730/1650	0.9
125					100	2080/1980	0.9
160					120		0.6
200					145	3000/2860	0.6
250					165	3520/3350	0.6
315					200	4210/4010	0.5
400					240	4970/4730	0.5
500					290	5940/5660	0.5
630					370	6820	0.3	6.0
800					450	8250	0.3
1000					530	11330	0.3
1250					620	13200	0.2
1600					750	15950	0.2
2000					900	19140	0.2
2500					1080	22220	0.2
