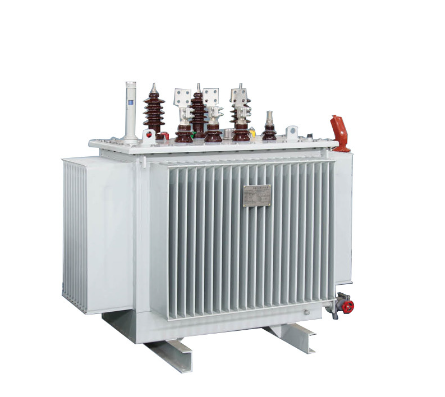

10KV S13-M油浸式配电变压器

• 产品介绍

  S13/S20/S22系列全密封油浸式变压器适用于交流50Hz、额定工作电压20kV及以下的电力系统，在石油、冶金、化工、纺织、轻工等企业和粉尘较大的场所用作配电变压器。



  模型含义

  S	口	-	M	口	/	口
  三相	设计编号		全密封	额定容量（kVA）		高压侧电压等级（kV）



  产品特点
  ◆芯材：芯材采用高渗透性取向冷轧硅钢片制成。芯材为新型芯材，为全斜接头堆叠芯，芯柱为多级圆形截面，铁轭与芯截面相等。
  ◆ 缠绕：绕组采用波纹油槽，免涂装工艺，紧带绑扎;绕组均为同心线图：高压绕组有一个与抽头电压要求相对应的抽头，引向抽头开关。开关安装在箱盖上，断电后方可改变抽头电压。
  ◆ 安全保护装置：30-2000kVA变压器配有泄压阀：可根据用户需要安装带报警和跳闸端子的燃气继电器;
  ◆ 油温测量装置：变压器配有玻璃温度计管支架，位于油箱顶部，延伸至油中120+10mm;1000-2000kVA变压器配备室外信号温度计;
  ◆变压器油箱：变压器油箱由波纹壁组成，表面喷尘，漆膜牢固。波纹散热片不仅具有冷却功能，还具有“呼吸”功能。波纹散热器的弹性可以补偿因温度升降引起的变压器油量变化。因此，全密封变压器没有储油柜，降低了变压器的整体高度;
  ◆变压器封装时采用真空充油工艺，彻底去除变压器内的水分，变压器油不与空气接触。有效防止氧气和湿气侵入变压器，可能导致变压器绝缘性能变差和变压器油老化。因此，不时进行油样测试;



  技术参数
  S13-M型6~10kV油浸式配电变压器

  额定容量（kVA）	电压组织（KV））			链接组标签	空载损耗（W）	负载损耗（75°C）W	空载电流（%）	短路电流（%）
  	高压（KV）	高压分接范围（%）	低压（KV）
  30	6 6.3 6.6  10 10.5 11	±5% ±2.5×2.5%	0.4	迪恩11 钦11 Yyn0	80	630/600	1.8	4.0
  50					100	910/870	1.6
  63					110	1090/1040	1.6
  80					130	1310/1250	1.5
  100					150	1580/1500	1.4
  125					170	1890/1800	1.4
  160					200	2130/2200	1.3
  200					240	2730/2600	1..2
  250					290	3200/3050	1.2
  315					340	3830/3650	1.1
  400					410	4520/4300	1.1
  500					480	5410/5150	1.0
  630					570	6200	0.9	4.5
  800				迪恩11 Yyn0	700	7500	0.8
  1000					830	10300	0.8
  1250					970	12000	0.7
  1600					1170	14500	0.6
