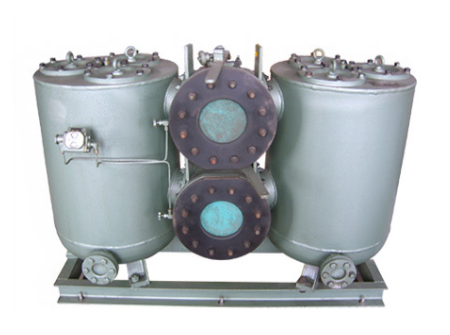

双筒网片式滤油机-309.470Z

滤油机的进油过滤系统：由粗滤器、细滤器和专用过滤器组成。

滤油机的进油过滤系统作用为将油液进行先期过滤。粗滤器40~100μ,细滤器20~40μ,专用过滤器20~40μ。专用过滤器根据用户的特殊要求而设置，如增设一化学剂入口以除去油液的酸性或碱性；采用线隙式或玻钎滤布结构以消除油液泡沫。使用时应关闭选择阀。

滤油机的真空抽气系统：真空泵、分水器、单向阀和冷却器组成。

滤油机的真空抽气系统其功能为将真空罐内抽成真空负压（一般为380~610毫米汞柱或更低），使油液中水分能在较低温状态下挥发；抽出的水蒸汽经冷却器和分水器冷凝、析出；单向阀防止真空泵反转。分水器和单向阀不能采用一般的气动元件，须采用适合在负压下工作的气动元件。冷却器一般为塔式结构，容积较大，内装亲水性能好、耐高温、耐腐蚀、全湿比表面积大的多面空心聚丙烯塑料球。从真空罐抽出的湿热气体沿塔壁切向斜下进入塔内，流速急剧减慢并形成向下的涡旋气流，遇聚丙烯塑料球后流速进一步减慢，迅速冷凝成水滴。
