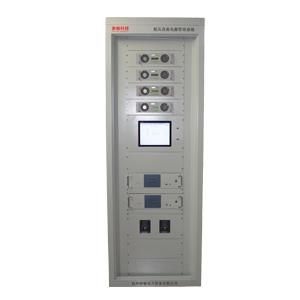

低压直流电源管理系统

低压直流电源管理系统

主要功能

1.建立统一的低压直流电源管理平台，采用12.1"显示屏幕，能完美的展现各种信息及实时曲线，内置超大容量存储（最大支持64G），避免过去众多的设备管理各自为政且无法记录的状态；

2.直流系统高速采集并录波，对合闸母线电压、控制母线电压、控制母线正负对地电压、交流窜入电压、蓄电池出口充电电流，充电机出口电流和三相交流输入电压等直流系统9路模拟量进行高速采集。准确可靠地检测和记录直流系统异常情况数据信息，并可生成相关稳态和故障波形以及数据文件。满足《国家电网公司十八项电网重大反事故措施》15.1.20的录波要求；

3.蓄电池组在线管理，在线自动定时测量单体蓄电池内阻，在线实时监测蓄电池组端电压、电流﹑环境温度、单体蓄电池电压﹑单体蓄电池温度；在线/离线测量各单体电池之间连接电阻（可发现螺栓松动、连接条严重腐蚀等安全隐患）；蓄电池组脱离母线告警功能；

4.远程自动充放电功能，可实现远程/现场核容试验，可自动生成核容试验报告，实现核容试验异常自动停止功能；出现单体电池电压低于设定值，放电时间、容量到达设定值，交流失电等情况之一，设备自动停止放电。核对性放电测量蓄电池组容量，放电过程各项参数、曲线全程显示。放电时把能量逆变送到电网（支持多种放电方式）；

5.绝缘监测功能，在线监测直流母线电压、直流母线对地电压、直流母线绝缘电阻、各支路绝缘电阻等；系统绝缘降低报警、支路绝缘降低报警、绝缘预警、母线电压异常报警、母线对地电压偏差报警等；直流互窜监测及支路选线；蓄电池组接地故障监测及定位；

6.GPS对时功能；内置备用电源，交流失压后拥有2小时的续航能力。
