产品详情

JXF配电箱
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
福乐电气有限公司一家是专业从事电力变压器,高低压开关柜及配套产品的生产制造、科研开发、产品销售为一体的企业,公司坐落于中国电器之都-柳市镇七里港工业区。多年来,公司形成了一套完整的研发、生产销售、服务为一体的经营模式,是国内变压器行业的领先企业。
企业凭借国内先进的技术、生产及检测设备,按照ISO9000质量认证体系的运行标准,采用计算机辅助设计,为客户提供符合各类不同使用场景的环保、节能、低碳的优质产品,以满足市场和不同客户根本要求。产品达到了IEC和国家标准。目前公司生产的S11、S13、S20、S22系列10kV级、20kV级、35kV级油浸式变压器;SCB10、SCB13、SCB14、SCB18系列10kV级,20kV级和35kV级环氧浇注干式电力变压器;SH15、SCBH15、SCBH17型非晶合金电力变压器;YB预装式变电站;ZGS型组合式变电站;光伏发电升压式变压器、高过载变压器、有载调容调压变压器。产品分别通过国家电器产品质量监督检验中心、并获得注册型号备案证书。产品还通过中国质量认证中心能效产品,国家电能认证中心的PCCC产品认证。

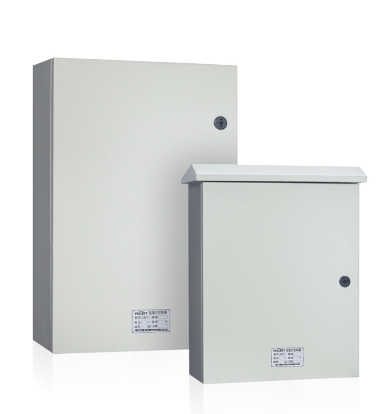

产品图片

JXF配电箱
产品概述
适用于交流频率50Hz、额定工作电压500V以下电路中。在特殊要求下,防护等级可达到IP55,箱体上,下均有敲落孔,多管进线可预留活装开孔板,最大额定电流可达400A,特别适用于工矿、宾馆、民用住宅楼等用户计量控制箱。本产品符合GB7251.12-2013《低压成套开关设备和控制设备》,IEC60439-2:2011《低压成套开关设备和控制设备》等标准的要求。
型号及特点
正常使用条件Normalservice conditions
● 温度:-25°C~+40°C(特殊工艺下,可达-45°C);
● 湿度:≤50%(+40°C)
● 海拔:安装地点的海拔不超过2500m;
● 额定工作电压:230V 400V
● 额定工作电压:400A
● 额定短路分断能力:80kA
● 外壳防护等级:IP55
技术参数
型号 Type | 规格Specifications 高H×宽W×深D(mm) | 型号 Type | 规格Specifications 高H×宽W×深D(mm) |
JXF1-2525/14 | 250×250×140 | JXF1-6040/23 | 600×400×230 |
JXF1-3025/14 | 300×350×140 | JXF1-6050/14 | 600×500×140 |
JXF1-3025/18 | 300×350×180 | JXF1-6050/20 | 600×500×200 |
JXF1-3030/14 | 300×300×140 | JXF1-6050/23 | 600×500×230 |
JXF1-3030/20 | 300×300×200 | JXF1-7050/16 | 700×500×160 |
JXF1-4030/14 | 400×300×140 | JXF1-7050/20 | 700×500×200 |
JXF1-4030/20 | 400×300×200 | JXF1-7050/25 | 700×500×250 |
JXF1-5040/14 | 500×400×140 | JXF1-8060/20 | 800×600×200 |
JXF1-5040/20 | 500×400×200 | JXF1-8060/25 | 800×600×250 |
JXF1-5040/23 | 500×400×230 | JXF1-10080/20 | 1000×800×200 |
JXF1-6040/14 | 600×400×140 | JXF1-10080/25 | 1000×800×250 |
JXF1-6040/20 | 600×400×200 | JXF1-10080/30 | 1000×800×300 |
技术参数
型号 Type | 规格Specifications 高H×宽W×深D(mm) | 型号 Type | 规格Specifications 高H×宽W×深D(mm) |
JXF1-2525/14 | 250×250×140 | JXF1-6040/23 | 600×400×230 |
JXF1-3025/14 | 300×350×140 | JXF1-6050/14 | 600×500×140 |
JXF1-3025/18 | 300×350×180 | JXF1-6050/20 | 600×500×200 |
JXF1-3030/14 | 300×300×140 | JXF1-6050/23 | 600×500×230 |
JXF1-3030/20 | 300×300×200 | JXF1-7050/16 | 700×500×160 |
JXF1-4030/14 | 400×300×140 | JXF1-7050/20 | 700×500×200 |
JXF1-4030/20 | 400×300×200 | JXF1-7050/25 | 700×500×250 |
JXF1-5040/14 | 500×400×140 | JXF1-8060/20 | 800×600×200 |
JXF1-5040/20 | 500×400×200 | JXF1-8060/25 | 800×600×250 |
JXF1-5040/23 | 500×400×230 | JXF1-10080/20 | 1000×800×200 |
JXF1-6040/14 | 600×400×140 | JXF1-10080/25 | 1000×800×250 |
JXF1-6040/20 | 600×400×200 | JXF1-10080/30 | 1000×800×300 |
