JP户外综合配电箱(柜)
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
福乐电气有限公司一家是专业从事电力变压器，高低压开关柜及配套产品的生产制造、科研开发、产品销售为一体的企业,公司坐落于中国电器之都-柳市镇七里港工业区。多年来，公司形成了一套完整的研发、生产销售、服务为一体的经营模式，是国内变压器行业的领先企业。
企业凭借国内先进的技术、生产及检测设备，按照ISO9000质量认证体系的运行标准，采用计算机辅助设计，为客户提供符合各类不同使用场景的环保、节能、低碳的优质产品，以满足市场和不同客户根本要求。产品达到了IEC和国家标准。目前公司生产的S11、S13、S20、S22系列10kV级、20kV级、35kV级油浸式变压器；SCB10、SCB13、SCB14、SCB18系列10kV级，20kV级和35kV级环氧浇注干式电力变压器；SH15、SCBH15、SCBH17型非晶合金电力变压器；YB预装式变电站；ZGS型组合式变电站；光伏发电升压式变压器、高过载变压器、有载调容调压变压器。产品分别通过国家电器产品质量监督检验中心、并获得注册型号备案证书。产品还通过中国质量认证中心能效产品，国家电能认证中心的PCCC产品认证。

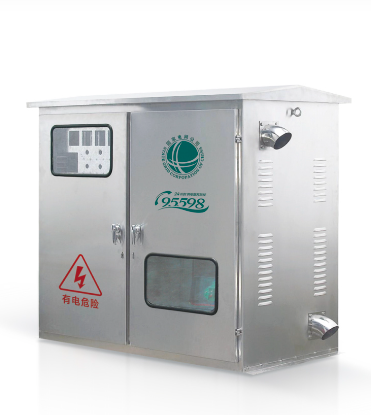

产品图片
JP户外综合配电箱(柜)
产品概述
JP户外综合配电箱(柜)，是根据电网建设改造要求及电网运行经验，本着安全、经济、合理、可靠的原则而设计的，具有电能分配、控制、保护、无功补偿、电能计量等多功能的新型户外综合配电箱，同时可根据用户要求加入漏电保护功能。产品具有结构新颖、合理、防护等级高、安装调试、维护及检修方便等优点。产品符合GB7251.12-2008、GB/T15576-2008，并通过了3C认证，是目前电网改造中理想的低压成套装置。
JP户外综合配电箱适用于0.4kV电压等级的电能分配、计量、保护和无功功率自动补偿。
型号及特点
正常使用条件 Normalservice conditions
● 环境温度:-25°C~+40°C
● 空气相对湿度:100%(相对环境温度为+20°C)
● 海拔高度不超过2500m(特殊工艺下，可达4000m);
● 环境条件:适用于箱体内安装，不适用于有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的地方。
● 安装位置:与地面垂直的倾斜度不超过5°
主要特点 Main feature
JP系列户外综合配电箱(柜),可具有配电,补偿,计量三种基本功能。用户可根据需要选择不同方案，具体方案号如下
01-配电+补偿+计量
02-配电+补偿
03-配电+计量
04-补偿+计量
05-配电
06-计量
07-补偿
主要性能Main performance
● 响应及时迅速，补偿效果好，工作可靠，也可根据用户需求加入漏电保护器。
● 保护功能:过压、过载、欠压、欠流、短路、缺相、零序超限等功能
● 自动运行功能:停电推出、送电后延时10s自动恢复
● 可提高电网功率因数达到0.95以上
技术参数
| 名称Description | 单位Unit | 参数Specifications |
| 变压器容量Transformer capacity | kVA | 30-400 |
| 额定工作电压Rated working voltage | V | AC400 |
| 辅助回路工作电压Auxiliary circuit working voltage | V | AC220,AC380 |
| 额定频率Rated frequency | Hz | 50 |
| 额定电流Rated current | A | <630 |
| 额定漏电动作电流Rated leakage current | A | 30-300可调 |
| 防护等级Protection level | IP44 |
技术参数
| 名称Description | 单位Unit | 参数Specifications |
| 变压器容量Transformer capacity | kVA | 30-400 |
| 额定工作电压Rated working voltage | V | AC400 |
| 辅助回路工作电压Auxiliary circuit working voltage | V | AC220,AC380 |
| 额定频率Rated frequency | Hz | 50 |
| 额定电流Rated current | A | <630 |
| 额定漏电动作电流Rated leakage current | A | 30-300可调 |
| 防护等级Protection level | IP44 |
