产品详情

GZDW直流屏

联系人：乐庸飞
联系电话：0577-6272****
企业地址浙江省-温州市
详细地址浙江省乐清市柳市镇楼下村(慎江阀门有限公司内)
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
福乐电气有限公司一家是专业从事电力变压器，高低压开关柜及配套产品的生产制造、科研开发、产品销售为一体的企业,公司坐落于中国电器之都-柳市镇七里港工业区。多年来，公司形成了一套完整的研发、生产销售、服务为一体的经营模式，是国内变压器行业的领先企业。 企业凭借国内先进的技术、生产及检测设备，按照ISO9000质量认证体系的运行标准，采用计算机辅助设计，为客户提供符合各类不同使用场景的环保、节能、低碳的优质产品，以满足市场和不同客户根本要求。产品达到了IEC和国家标准。目前公司生产的S11、S13、S20、S22系列10kV级、20kV级、35kV级油浸式变压器；SCB10、SCB13、SCB14、SCB18系列10kV级，20kV级和35kV级环氧浇注干式电力变压器；SH15、SCBH15、SCBH17型非晶合金电力变压器；YB预装式变电站；ZGS型组合式变电站；光伏发电升压式变压器、高过载变压器、有载调容调压变压器。产品分别通过国家电器产品质量监督检验中心、并获得注册型号备案证书。产品还通过中国质量认证中心能效产品，国家电能认证中心的PCCC产品认证。

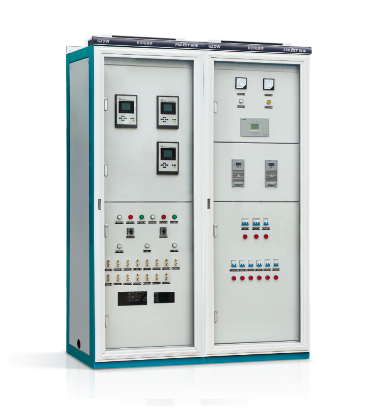

产品图片

GZDW直流屏


产品概述


直流屏用于大中小型发电厂和变电站，为高压开关在正常运行和事故状态下的分合闸、继电保护、自动控制、事故照明等提供直流电源。直流屏的可靠性是其他电源装置不可替代的，它能满足变电站和发电厂这些场合对电源的高可靠性要求，

本系列直流屏体积小，效率高、技术指标优越、模块化设计、n+1冗余热备份、高可靠、块采用世界领先的“谐振电压型双环控制的谐振开关电源技术”、“四遥”功能、配有标准RS-485和RS232接口易于与自动化系统对接，及其他性能均优于传统电源的绝对优势而被广大用户所接受。

本产品符合:GB/T19826-2005《电力工程直流电源设备通用技术条件及安全要求》;JB/T5777.4-2000《电力系统直流电源设备通用技术条件及安全要求》;JB/T8456-1996《低压直流成套开关设备》;DL/T459-2000《电力系统直流电源柜订货技术条件》;DL/T5041-95《火力发电厂厂内通信设计技术规定》

型号及特点

技术参数


● 交流输入AC input
● 电压Voltage:三相AC380V士20%
● 频率 Frequency:50Hz±2%
● 直流输出 DC output
● 电压输出Output voltage:110v,220V
● 稳压精度Regulation accuracy:±0.5%
● 稳流精度Currentregulatoraccuracy:±1%
● 纹波系数Ripple factor:≤0.5%
● 并机不均流度And not all mobility:±3%
● 控制母线 Control bus:5A、8A、10A、12A、15A、20A、30A、40A、50A、80A、100A.
● 合闸母线Closing bus:120A、240A、480A、720A.
● 电池容量 Battery capacity

● 铅酸电池 Lead-acid batteries:7AH、17AH、40AH、65AH、100AH、200AH、300AH、400AH、500AH、600AH、800AH、1000AH、1500AH、2000AH、3000AH.

● 隔镍电池Nickel-cadmium batteries:10AH、20AH、40AH、65AH、100AH、200AH、300AH、400AH、500AH.

● 防护等级Degree of protection:IP30

● 输入功率因数Input Power Factor:≥0.93
● 充电效率Charging efficiency:≥95%

● 最大可闻噪声(dB)Maximum noise(dB):≤40

● 绝缘强度Dielectric Strength:AC2500W/1min


技术参数


● 交流输入AC input
● 电压Voltage:三相AC380V士20%
● 频率 Frequency:50Hz±2%
● 直流输出 DC output
● 电压输出Output voltage:110v,220V
● 稳压精度Regulation accuracy:±0.5%
● 稳流精度Currentregulatoraccuracy:±1%
● 纹波系数Ripple factor:≤0.5%
● 并机不均流度And not all mobility:±3%
● 控制母线 Control bus:5A、8A、10A、12A、15A、20A、30A、40A、50A、80A、100A.
● 合闸母线Closing bus:120A、240A、480A、720A.
● 电池容量 Battery capacity

● 铅酸电池 Lead-acid batteries:7AH、17AH、40AH、65AH、100AH、200AH、300AH、400AH、500AH、600AH、800AH、1000AH、1500AH、2000AH、3000AH.

● 隔镍电池Nickel-cadmium batteries:10AH、20AH、40AH、65AH、100AH、200AH、300AH、400AH、500AH.

● 防护等级Degree of protection:IP30

● 输入功率因数Input Power Factor:≥0.93
● 充电效率Charging efficiency:≥95%

● 最大可闻噪声(dB)Maximum noise(dB):≤40

● 绝缘强度Dielectric Strength:AC2500W/1min
