GCK低压抽出式开关柜
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
福乐电气有限公司一家是专业从事电力变压器，高低压开关柜及配套产品的生产制造、科研开发、产品销售为一体的企业,公司坐落于中国电器之都-柳市镇七里港工业区。多年来，公司形成了一套完整的研发、生产销售、服务为一体的经营模式，是国内变压器行业的领先企业。
企业凭借国内先进的技术、生产及检测设备，按照ISO9000质量认证体系的运行标准，采用计算机辅助设计，为客户提供符合各类不同使用场景的环保、节能、低碳的优质产品，以满足市场和不同客户根本要求。产品达到了IEC和国家标准。目前公司生产的S11、S13、S20、S22系列10kV级、20kV级、35kV级油浸式变压器；SCB10、SCB13、SCB14、SCB18系列10kV级，20kV级和35kV级环氧浇注干式电力变压器；SH15、SCBH15、SCBH17型非晶合金电力变压器；YB预装式变电站；ZGS型组合式变电站；光伏发电升压式变压器、高过载变压器、有载调容调压变压器。产品分别通过国家电器产品质量监督检验中心、并获得注册型号备案证书。产品还通过中国质量认证中心能效产品，国家电能认证中心的PCCC产品认证。
产品图片

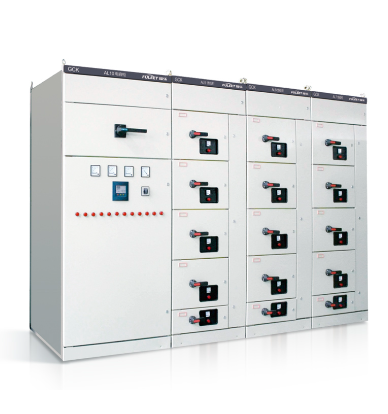

GCK低压抽出式开关柜
产品概述
GCK 低压抽出式开关柜广泛适用于发电厂、冶金轧钢、石油化工、轻工纺织、港口码头、大楼宾馆等场所作为交流三相四线或五线制、电压380V、660V，频率为50Hz、额定电流为5000A及以下的供电系统中的配电和电动机集中控制之用。
本产品符合GB7251.12-2013《低压成套开关设备和控制设备》，IEC61439-2:2011《低压成套开关设备和控制设备》等标准的要求。
型号及特点
正常使用条件 Normalservice conditions
● 环境温度:上限+40”℃，下限-15°C(特殊工艺下可达-45°C);
● 海拔高度不超过2500m(特殊工艺下，可达4000m);
● 相对温度在最高温度+40°C时不超过50%，在较低温度时允许有较高的相对温度，如+20°C时为90%;
● 空气清洁，无腐蚀性及爆炸性气体，无导电及能破坏绝缘的尘埃;
● 无显著摇动和冲击振动的场合，垂直安装，倾斜度不应大于5度;
● 开关柜适用于以下温度运输和储存:-25°C至+55°C，在短时间内(不超过24小时)不超过+70°C;
注:超出上述正常使用条件时，用户可与制造厂协商确定。
技术参数
| 名称Description | 单位Unit | 参数Specifications |
| 额定绝缘电压 Rated insulation voltage | V | 660/1000 |
| 额定工作电压 Rated operating voltage | v | 4400/660 |
| 辅助电路额定工作电压 Rated operating voltage of auxiliary circuit | V | AC380、220, DCllO、220 |
| 母线额定电流 Rated busbar current | A | 1000、1250、1600、2000、2500、 3200、4000、5000 |
| 母线额定短时耐受电流（有效值）1秒 Rated short time withstand current of busbar(1s rms) | kA | 50、80 |
| 母线额定峰值耐受电流 Rated peak withstand current of busbar | kA/0.1s | 105、140、176 |
| 分支母线额定电流 Rated branch busbar current | A | 630、1000、1250、1600 |
| 分支母线额定短时耐受电流（有效值）1秒 Rated short time withstand current of Branch busbar (1s rms) | kA | 30kA、50kA |
| 分支母线额定峰值耐受电流 Rated peak withstand current of branch bus | kA/0.1s | 63kA、105kA/0.1s |
| 外壳防护等级 Degree of protection | IP30、IP40 | |
| 母线设置 Bus Setup | 三相四线制、三相五线制 Three phase four-wire, Three phase five-wire | |
| 操作方式 Operation | 就地、远方、自动 Local, Distance, Automatic |
技术参数
| 名称Description | 单位Unit | 参数Specifications |
| 额定绝缘电压 Rated insulation voltage | V | 660/1000 |
| 额定工作电压 Rated operating voltage | v | 4400/660 |
| 辅助电路额定工作电压 Rated operating voltage of auxiliary circuit | V | AC380、220, DCllO、220 |
| 母线额定电流 Rated busbar current | A | 1000、1250、1600、2000、2500、 3200、4000、5000 |
| 母线额定短时耐受电流（有效值）1秒 Rated short time withstand current of busbar(1s rms) | kA | 50、80 |
| 母线额定峰值耐受电流 Rated peak withstand current of busbar | kA/0.1s | 105、140、176 |
| 分支母线额定电流 Rated branch busbar current | A | 630、1000、1250、1600 |
| 分支母线额定短时耐受电流（有效值）1秒 Rated short time withstand current of Branch busbar (1s rms) | kA | 30kA、50kA |
| 分支母线额定峰值耐受电流 Rated peak withstand current of branch bus | kA/0.1s | 63kA、105kA/0.1s |
| 外壳防护等级 Degree of protection | IP30、IP40 | |
| 母线设置 Bus Setup | 三相四线制、三相五线制 Three phase four-wire, Three phase five-wire | |
| 操作方式 Operation | 就地、远方、自动 Local, Distance, Automatic |
