GCS低压抽出式开关柜
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
福乐电气有限公司一家是专业从事电力变压器，高低压开关柜及配套产品的生产制造、科研开发、产品销售为一体的企业,公司坐落于中国电器之都-柳市镇七里港工业区。多年来，公司形成了一套完整的研发、生产销售、服务为一体的经营模式，是国内变压器行业的领先企业。
企业凭借国内先进的技术、生产及检测设备，按照ISO9000质量认证体系的运行标准，采用计算机辅助设计，为客户提供符合各类不同使用场景的环保、节能、低碳的优质产品，以满足市场和不同客户根本要求。产品达到了IEC和国家标准。目前公司生产的S11、S13、S20、S22系列10kV级、20kV级、35kV级油浸式变压器；SCB10、SCB13、SCB14、SCB18系列10kV级，20kV级和35kV级环氧浇注干式电力变压器；SH15、SCBH15、SCBH17型非晶合金电力变压器；YB预装式变电站；ZGS型组合式变电站；光伏发电升压式变压器、高过载变压器、有载调容调压变压器。产品分别通过国家电器产品质量监督检验中心、并获得注册型号备案证书。产品还通过中国质量认证中心能效产品，国家电能认证中心的PCCC产品认证。
产品图片

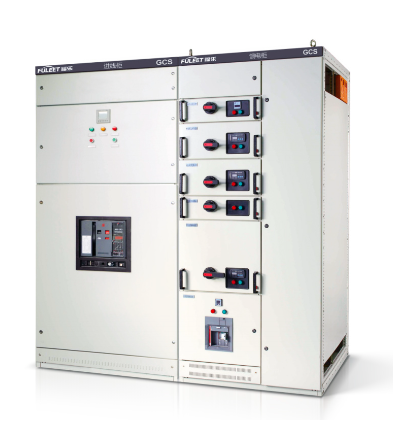

GCS低压抽出式开关柜
产品概述
GCS型低压抽出式开关柜，适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50(60)Hz、额定工作电压为400V、660V，额定电流为5000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
本产品符合GB7251.12-2013《低压成套开关设备和控制设备》,IEC61439-2:2011《低压成套开关设备和控制设备》等标准的要求。
型号及特点
正常使用条件 Normalservice conditions
● 环境温度:上限+40°℃，下限-15°C(特殊工艺下，可达-45°C);
● 海拔高度不超过2500m(特殊工艺下，可达4000m);
● 周围空气相对湿度在最高温度为+40°C时不超过50%，在较低温度时允许有较大的相对湿度，如+20℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响;
● 装置安装时与垂直面的倾斜度不超过5°，且整组柜列相对平整(符合GBJ232-82标准);
● 装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所;
注:超出上述正常使用条件时，用户可与制造厂协商确定。
技术参数
| 名称Description | 单位Unit | 参数Specifications | |
| 主电路额定电庄(V) Rated primary circuit voltage | V | AC400/660 | |
| 辅助电路额定电压 Rated auxiliary circuit voltage | V | AC220、380(400)、DC110、220 | |
| 额定频率(Hz) Rated frequency | Hz | 50(60) | |
| 额定绝缘电压(V) Rated insulation voltage | V | 660 | |
| 额定电流(A) Rated Current | 水平母线 Horizontal busbar | A | ≤5000 |
| 垂直母线(MCC) Vertical Busbar | A | 1000 | |
| 母线额定短时耐受电流(kA/ls) Rated short-time withstand current of busbar | (KA/1s) | 50,80 | |
| 母线额定峰值耐受电流(kA/0.1s) Rated peak withstand cu「rent of busbar | (KA/0.1s) | 105,176 | |
| 工频试验电压(V/lmin) Rated powerfrequency withstand voltage(lmin) | 主电路 primary circuit | V | 2500 |
| 辅助电路 Auxiliary circuit | V | 2000 | |
| 母线 Busbar | 三相四线制 Three phase four-wire | A.B.C.PEN | |
| 三相五线制 Three phase five-wire | A.B.C.PE.N | ||
| 防护等级 Degree of protection | IP30.IP40 | ||
技术参数
| 名称Description | 单位Unit | 参数Specifications | |
| 主电路额定电庄(V) Rated primary circuit voltage | V | AC400/660 | |
| 辅助电路额定电压 Rated auxiliary circuit voltage | V | AC220、380(400)、DC110、220 | |
| 额定频率(Hz) Rated frequency | Hz | 50(60) | |
| 额定绝缘电压(V) Rated insulation voltage | V | 660 | |
| 额定电流(A) Rated Current | 水平母线 Horizontal busbar | A | ≤5000 |
| 垂直母线(MCC) Vertical Busbar | A | 1000 | |
| 母线额定短时耐受电流(kA/ls) Rated short-time withstand current of busbar | (KA/1s) | 50,80 | |
| 母线额定峰值耐受电流(kA/0.1s) Rated peak withstand cu「rent of busbar | (KA/0.1s) | 105,176 | |
| 工频试验电压(V/lmin) Rated powerfrequency withstand voltage(lmin) | 主电路 primary circuit | V | 2500 |
| 辅助电路 Auxiliary circuit | V | 2000 | |
| 母线 Busbar | 三相四线制 Three phase four-wire | A.B.C.PEN | |
| 三相五线制 Three phase five-wire | A.B.C.PE.N | ||
| 防护等级 Degree of protection | IP30.IP40 | ||
