MNS低压抽出式开关柜
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
福乐电气有限公司一家是专业从事电力变压器,高低压开关柜及配套产品的生产制造、科研开发、产品销售为一体的企业,公司坐落于中国电器之都-柳市镇七里港工业区。多年来,公司形成了一套完整的研发、生产销售、服务为一体的经营模式,是国内变压器行业的领先企业。
企业凭借国内先进的技术、生产及检测设备,按照ISO9000质量认证体系的运行标准,采用计算机辅助设计,为客户提供符合各类不同使用场景的环保、节能、低碳的优质产品,以满足市场和不同客户根本要求。产品达到了IEC和国家标准。目前公司生产的S11、S13、S20、S22系列10kV级、20kV级、35kV级油浸式变压器;SCB10、SCB13、SCB14、SCB18系列10kV级,20kV级和35kV级环氧浇注干式电力变压器;SH15、SCBH15、SCBH17型非晶合金电力变压器;YB预装式变电站;ZGS型组合式变电站;光伏发电升压式变压器、高过载变压器、有载调容调压变压器。产品分别通过国家电器产品质量监督检验中心、并获得注册型号备案证书。产品还通过中国质量认证中心能效产品,国家电能认证中心的PCCC产品认证。

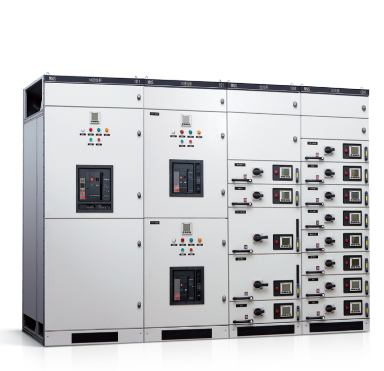

产品图片

MNS低压抽出式开关柜
产品概述
MNS型低压抽出式开关柜(以下称开关柜)是我公司参考了瑞士ABB公司的MNS系列低压开关柜并加以综合改进后开发的,是目前国内较先进的低压抽出式开关设备。该产品均由标准化的、成系列的模块组成,并且抽屉具有可靠的机械联锁装置,使用户在使用时更安全、更可靠。
本开关柜适用于交流50(60)Hz、额定工作电压400V、660V,额定电流5000A及以下三相五线制的电力供电系统,可用于发电厂、变电所、工矿企业、大楼宾馆、机场、码头以及广播电视等通信中心,来作为发电、输配电、电能转换及电能消耗设备的控制,并通过电容补偿柜对其主母线进行无功补偿。
本产品符合GB7251.12-2013《低压成套开关设备和控制设备》,IEC61439-2:2011《低压成套开关设备和控制设备》等标准的要求。
型号及特点
正常使用条件 Normalservice conditions
● 环境温度:上限+40℃℃,下限-15°C(特殊工艺下可达-45°C);
● 海拔高度不超过2500m(特殊工艺下,可达4000m);
● 周围空气相对湿度在最高温度为+40°C时不超过50%,在较低温度时有较高的相对湿度,如+20°C时为90%,但考虑到由于温度的变化有可能会偶然产生适度的凝露。
● 应安装在无剧烈震动和冲击,以及不使用电器元件受到腐蚀的场所。
注:超出上述正常使用条件时,用户可与制造厂协商确定。
技术参数
过电压类别 Overvoltage category | IV Ill | |
污染等级 Pollution Degree | 3 | |
额定工作电压(Ue)(V) Rated operating voltage | 400/660 | |
额定绝缘电压(Ui)(V) Rated insulation voltage | 660/1000 | |
额定频率(Hz) Rated frequency | 50(60) | |
水平母线 Horizontal busbar | 额定电流 Rated Current | ≤5000A |
额定短时耐受电流(lcw)(kA) Rated short-time withstand current | 50,65,80(1s有效值rms) | |
额定峰值耐受电流(lpk)(kA) Rated peak withstand current | 105,140, 176(0.1s最大值Maximum) | |
垂直母线 Vertical busbar | 额定最大工作电流 Rated maximum operating current | ≤1000A |
额定短时耐受电流 Rated short-time withstand current | 50kA | |
额定峰值耐受电流 Rated peak withstand current | 105kA | |
外壳防护等级 Degree of protection | IP30 IP40(特殊说明special Instructions) |
技术参数
过电压类别 Overvoltage category | IV Ill | |
污染等级 Pollution Degree | 3 | |
额定工作电压(Ue)(V) Rated operating voltage | 400/660 | |
额定绝缘电压(Ui)(V) Rated insulation voltage | 660/1000 | |
额定频率(Hz) Rated frequency | 50(60) | |
水平母线 Horizontal busbar | 额定电流 Rated Current | ≤5000A |
额定短时耐受电流(lcw)(kA) Rated short-time withstand current | 50,65,80(1s有效值rms) | |
额定峰值耐受电流(lpk)(kA) Rated peak withstand current | 105,140, 176(0.1s最大值Maximum) | |
垂直母线 Vertical busbar | 额定最大工作电流 Rated maximum operating current | ≤1000A |
额定短时耐受电流 Rated short-time withstand current | 50kA | |
额定峰值耐受电流 Rated peak withstand current | 105kA | |
外壳防护等级 Degree of protection | IP30 IP40(特殊说明special Instructions) |
