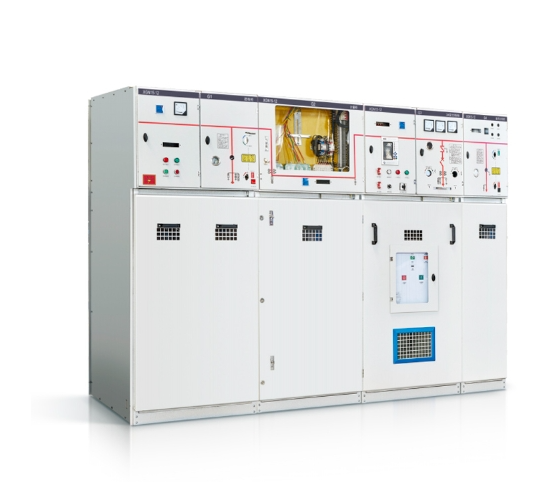

XGN15-12箱型固定式环网开关设备

产品概述

XGN15-12(F)、XGN15-12(F·R)箱型固定式户内交流金属封闭开关设备(简称“开关设备”)，用于额定电压为12kV、额定电流630A及以下的环网供电或幅射型供电系统中，尤其适合装入预装式变电站作为电力系统的控制和保护。本产品内装绝缘外壳的FLN36/48-12D型六氟化硫负荷开关或FLRN36/48-12D型负荷开关一熔断器组合电器，具有体积小、重量轻、操作简便、操作力小、联锁可靠、免维护等特点，是城市电网改造和建设需要的新一代高压开关设备。
本产品符合GB3906《3~35kV交流金属封闭开关设、GB/T11022《高压开关设备和控制设备标准的共备》.用技术要求》、IEC60298《额定电压1KV以上52KV及以下交流金属外壳开关设备和控制设备》、DL/T404《户内交流高压开关柜订货技术条件》标准的要求。

型号及特点

正常使用条件 Normalservice conditions
● 周围空气温度:-15°C~+40°C;
● 海拔高度:1000m及以下(也可提供高原型);
● 温湿条件:日平均相对湿度<95%，
日平均水蒸气压力不超过2.2kPa;月平均相地湿度≤90%，
月平均水蒸气压力不超过1.8kPa。
● 地震烈度:不超过8度。
● 没有腐蚀性或可燃性气体等明显污染的场所。

● 注:超出上述正常使用条件时，用户可与本公司协商解决。

结构特点 Panelstructure
● 柜体用敷铝锌钢板加工后组装成形，尺寸精确、外形美观、体积小、高强度、耐腐蚀防护等级高。
● SF6负荷开关柜有两种型号:XGN15-12(F)型和XGN15-12(FR)型，前者为负荷开关柜，后者为负荷开关一熔断器组合电器柜。
● 开关柜分为母线室、开关室、电缆室和机构仪表室。
● 主母线可向两侧任意扩展，既可以三个开关组成一个环网供电单元，也可以扩展成四个以上开关柜的终端变电站。电缆室可以装电流互感器、电压互感器、避雷器和下接地开关等，电缆头离地高，便于连接电缆。
● 机构仪表室装有负荷开关主轴直接连结的分、合闸机械指示器，可以清楚地显示负荷开关的合闸，分闸或接地位置。电缆进线端装有带电显示绝缘子，机构仪表室上有带电显示装置，可清楚显示电缆室是否带电。此外，操作机构与门有完善的“五防”联锁，确保人身安全和不会发生误操作。
● 开关柜后部设有内部故障时定向安全泄压装置。
● 开关柜尺寸小、重量轻、安装使用方便，防护等级达到IP3X。

技术参数

开关设备技术参数 Main technical data oftheswitchgear

开关柜内主开关(SF6负荷开关和组合电器)主要技术参数见表2

Main technical data ofthe load switchgear & combination switchgear(Refer to Table 2)
