HXGN口-12箱型固定式环网开关设备

联系人:乐庸飞
联系电话:0577-6272****
企业地址浙江省-温州市
详细地址浙江省乐清市柳市镇楼下村(慎江阀门有限公司内)
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
福乐电气有限公司一家是专业从事电力变压器,高低压开关柜及配套产品的生产制造、科研开发、产品销售为一体的企业,公司坐落于中国电器之都-柳市镇七里港工业区。多年来,公司形成了一套完整的研发、生产销售、服务为一体的经营模式,是国内变压器行业的领先企业。 企业凭借国内先进的技术、生产及检测设备,按照ISO9000质量认证体系的运行标准,采用计算机辅助设计,为客户提供符合各类不同使用场景的环保、节能、低碳的优质产品,以满足市场和不同客户根本要求。产品达到了IEC和国家标准。目前公司生产的S11、S13、S20、S22系列10kV级、20kV级、35kV级油浸式变压器;SCB10、SCB13、SCB14、SCB18系列10kV级,20kV级和35kV级环氧浇注干式电力变压器;SH15、SCBH15、SCBH17型非晶合金电力变压器;YB预装式变电站;ZGS型组合式变电站;光伏发电升压式变压器、高过载变压器、有载调容调压变压器。产品分别通过国家电器产品质量监督检验中心、并获得注册型号备案证书。产品还通过中国质量认证中心能效产品,国家电能认证中心的PCCC产品认证。

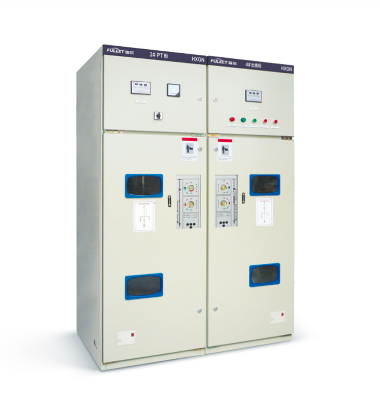

产品图片

HXGN口-12箱型固定式环网开关设备


产品概述


HXGN囗-12型箱型固定式金属封闭开关设备(简称环网柜),额定电压12kV、额定频率50Hz的交流高压成套设备装置,主要用于三相交流环网,终端配电网和工业用电设备,起接受、分配电能和保护等作用,它也适于装入箱式变电站。本产品符合GB3906《3~35kV交流金属封闭开关设备》、GB/T11022《高压开关设备和控制设备标准的共用技术要求》、IEC60298《额定电压1KV以上52KV及以下交流金属外壳开关设备和控制设备》:IEC60694《高压开关设备和控制设备共用条款》标准的要求。并具有“五防”联锁功能。

型号及特点


正常使用条件 Normalservice conditions
● 周围环境温度上限+40°C,下限-15°C;
● 海拔高度不大于1000m;
● 相对温度日平均值不大于95%,月平均值不大于90%;无火灾、爆炸危险及剧烈振动的场所;

● 周围空气无腐蚀性或可燃性气体,水蒸汽和导电性尘埃等明显污染。

技术参数



名称Description单位UnitFN12-12FZN25-12
额定电压Rated voltage
12
lmin频耐受电压
Rated power frequency withstand voltage(lmin)
KV

对地及相间42;隔离断口48

To earth and between phase:42;

Across the isolating distances: 48

雷电冲击电压(峰值)
Rated lighting impulse withstand voltage

对地及相间75;隔离断口85

To earth and between phase: 75;

Across the isolating distances: 85
额定频率Rated frequencyHz50
负荷开关
Load switch
额定电流Rated currentA630
额定电流下电寿命
Electrical endurance under rated current
100
开断空载变压器容量
Capactiy of breaking non-load transformer
KVA12501600
额定热稳定电流
Rated short-time withstand current
KA/S

20/4;接地开20/2

20/4, Earthing switch 20/2

额定动稳定流(峰值)
Rated peak withstand current
KA50
额定短路关合电流(峰值)
Rated short-circuit making current
KA50
熔断器额定电流
Fuse Rated current
A125
组合电器 Switch-fuse combination额定转移
Rated transfer current
A12002000
额定短路开断
Rated short-circuit breaking current
KA31.5
熔断器型号
Equipped with fuses

SLAJ-12
机械寿命Mechanical endurance
200010000
辅助回路lmin工频耐压
lmin power!equency withstand voltage of auxiliary circuit

2
电动操动机构工作电压
Working voltage of motor actuator mechanism

交直流220;

110 AC, DC 220; 110

防护等级Degree of protection
IP4X
