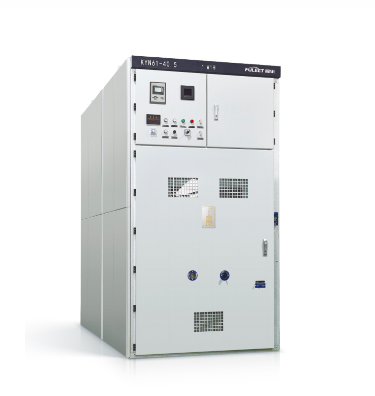

KYN61-40.5铠装移开式交流金属封闭开关设备

产品概述

KYN61-40.5开关设备配置性能优良的ZN85A,ZN85B真空断路器或施耐德公司SF1、SF2或ABB公司HD4或阿尔斯公司FP系列六氟化硫断路器。柜体采用组装结构，提高了外观质量和制造精度;母线采用热缩绝缘材料或环氧涂覆的绝缘手段，优化电极形状，柜体结构紧凑，并具备完善的“五防”功能。

KYN61-40.5开关设备使用在40.5kV三相交流50Hz电力系统中，作为发电厂、变电所及工矿企业的配电室接受与分配电能之用;对电路具有控制、保护和监测等功能。除广泛用于一般电力系统,还可以使用于频繁操作的场所。本产品符合GB3906《3~35kV交流金属封闭开关设备》:GB/T11022《高压开关设备和控制设备标准的共用技术要求》、IEC60298,IEC62271-200《额定电压1KV以 上52KV及以下交流金属外壳开关设备和控制设备》、IEC60694《高压开关设备和控制设备共用条款》标准的要求。

型号及特点

正常使用条件 Normalserviceconditions

● 环境温度:上限+40℃，下限-15°C(特殊工艺下，可达-45°C);
● 海拨高度不超过2500m(特殊工艺下，可达4000m);
● 空气相对湿度:日平均值不大于95%，
● 月平均值不大于90%;
● 地震烈度不超过8度;
● 不适用于有腐蚀性或可燃性气体、水蒸气等明显污染的场所。
● 注:超出上述正常使用条件时，用户可与制造厂协商确定。
结构特点 Structuralfeatures
● 它分为柜体、手车两大部分。柜结构按功能特征可分为继电器仪表室、断路器室、电缆室和母线室四部分，各部分以接地的金属隔板分隔。其外壳防护等级为IP4X;断路器室门打开，断路器手车处于断开/试验位置时防护等级为IP2X。
● 本开关设备具有电缆进出线、架空进出线、母线联络、隔离、电压互感器、避雷器等一次接线方案。该开关设备采用复合绝缘。主回路采用绝缘母线，相邻柜间用母线套管隔开，能有效地防止事故蔓延，同时对主母线起到辅助支撑作用。电缆室里装有电流互感器，接地开关等，宽裕的空间条件便于多根电缆的连接。

技术参数

KYN61-40.5开关柜额定参数Main technical data of the switchgear

真空断路器额定参数Main technical data vacuum circuit breaker
