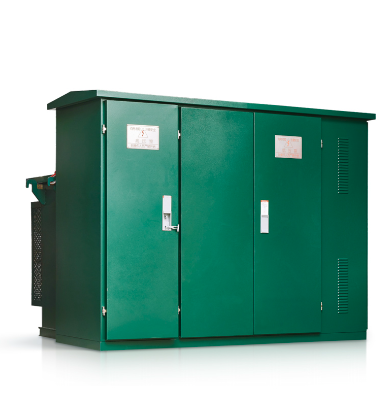

ZGS预装式变电站(美式)
产品概述
● 全绝缘、全密封、免少维护、可靠保证人身安全;
● 结构紧凑、体积仅为同容量欧变的1/3-1/5,高度低;
● 可采用分箱式结构,避免变压器油箱内油的污染;
● 高压侧采用双熔丝全范围保护,大大降低成本;
● 即可用环网,也可用于终端,电缆头可在200A负荷电流时紧急插拔;
● 箱体采用蜂窝式双夹层复合板,隔温又散热的功能;低压侧加装电子缺相保护器,当系统内出现不正常电压时,可快速分断主进开关;
● 高压侧油浸式负荷开关或SF6负荷开关,可电动升级:为实现配网自动化打下基础。
● 采用油浸式S13或性能更优的S20系列变压器。
技术参数
预装式变电站技术参数Main technical data of the substation
名称Description | 单位Unit | 参数Specifications | ||||||||||||
额定电压Rated voltage | kV | 10/0.4(高压HV/低压LV) | ||||||||||||
最高工作电压Max. operating voltage | kV | 12(高压侧HV compartment) | ||||||||||||
额定频率Rated frequency | Hz | 50 | ||||||||||||
额定容量Rated Ca pacity | kVA | 50-1600 | ||||||||||||
1分钟工频耐压 Rated power frequency withstand voltage(lmin) | kV | 35 | ||||||||||||
雷电冲击电压Rated lighting impulse withstand voltage | kV | 75 | ||||||||||||
冷却方式Cooling | 油浸自冷Oil-immersed self-cooled | |||||||||||||
高压后备熔断器开断电流 Rated breaking current of high voltage backup fuse | kA | 50 | ||||||||||||
插入式熔断器开断电流 Rated breaking current of plug-in fuse | kA | 2.5 | ||||||||||||
环境温度Air temperature | °C | -35~+40 | ||||||||||||
线圈允许温升Coil ternperatu re rise | °C | 65 | ||||||||||||
无载调压No load tap | ±5%或±2X2.5% | |||||||||||||
噪声等级Noise Level | db | 50 | ||||||||||||
防护等级Degree of protection | IP43 |
变压器技术参数Main technical data of the Transformer
选用新型S13系列变压器器身,损耗低,过载能力好,抗短路能力强,所有紧固件均经过防松处理,免吊芯;也可选用性能更优良的S20系列及S22系列变压器
New type S13 seriestransformer body used, with low loss, high overloading capacity, withstand high short circuit current,
all fixings are anti-loose, free from liftingcore; also theusercan choose the better one: S20 and S22 series transformer.
容量kVA Capacity | 电压kV Valtage | 联接组标号 Connection | 空载电流% No-Load current | 空载损耗W No-load loss | 阻抗电压% Impedance voltage | 负载损耗W Load loss | ||||||||
高庄H.V | 低压L.V | S13 | S20 | S22 | S13 | S20 | S22 | S13 | S20 | S22 | ||||
50 | 10±5% 或 2X2.5% | 0.4 | Dyn11或 Yyn0 | 2.0 | 1.9 | 0.75 | 100 | 90 | 80 | 4.0 | 910 | 730 | 655 | |
63 | 1.9 | 1.8 | 07 | 110 | 100 | 90 | 1090 | 870 | 785 | |||||
80 | 1.9 | 1.7 | 07 | 130 | 115 | 105 | 1310 | 1050 | 945 | |||||
100 | 1.8 | 1.55 | 0.65 | 150 | 135 | 120 | 1580 | 1265 | 1140 | |||||
125 | 1.7 | 1.45 | 0.65 | 170 | 150 | 135 | 1890 | 1510 | 1360 | |||||
160 | 1.6 | 1.3 | 0.6 | 200 | 180 | 160 | 2310 | 1850 | 1665 | |||||
200 | 1.5 | 1.2 | 0.55 | 240 | 215 | 190 | 2730 | 2185 | 1970 | |||||
250 | 1.4 | 1.1 | 0.5 | 290 | 260 | 230 | 3200 | 2560 | 2300 | |||||
315 | 1.4 | 1.0 | 0.45 | 340 | 305 | 270 | 3830 | 3065 | 2760 | |||||
400 | 1.3 | 1.0 | 0.4 | 410 | 370 | 330 | 4520 | 3615 | 3250 | |||||
500 | 1.2 | 1.0 | 0.4 | 480 | 430 | 385 | 5410 | 4330 | 3900 | |||||
630 | 1.1 | 0.8 | 0.4 | 570 | 510 | 460 | 4.5 | 6200 | 4960 | 4460 | ||||
800 | 1.0 | 0.7 | 0.35 | 700 | 630 | 560 | 7500 | 6000 | 5400 | |||||
1000 | 1.0 | 0.6 | 0.3 | 830 | 745 | 665 | 10300 | 8240 | 7415 | |||||
1250 | 0.9 | 0.6 | 0.27 | 970 | 870 | 780 | 12000 | 9600 | 8640 |
负荷开关技术参数 Main technical data ofthe Load Switch
负荷开关为油浸式、三相联动开关、弹簧操作机构;可带负荷分合闸操作,其分合速度与操作力大小无关,型式有二工位、四工位T型、四工位V型等可供选择。
项目 Description | 单位 Unit | 四工位环网负荷开关 4-positon ring load switch | 二工位负荷开关 2-positon load switch | |||||
额定电流Rated current | A | 630 | 315 | |||||
额定短路关合电流Ratedshort-circuit makingcurrent | kA | 31.5 | 31.5 | |||||
额定短时耐受电流Ratedshort-timewithstand current | kA | 12.5 | 12.5 | |||||
额定短时耐受时间Ratedshort-timewithstand duration | s | 2 | 2 | |||||
机械寿命Mechanical endurance | 次 times | 2000 | 2000 | |||||
雷电冲击耐受电压峰值全波 Rated lightingimpulse withstand voltage | 相间对地 Betweenphasesandearth | kV | 75 | 75 | ||||
隔离断口 Across theisolatingdistance | 85 | 85 | ||||||
lmin工频耐受电压 Rated power frequency withstand voltage(lmin) | 相间对地 Betweenphasesandearth | kV | 42 | 42 | ||||
隔离断口 Across the isolatingdistance | 48 | 48 | ||||||
额定峰值耐受电流Rated peak withstand current(peak) | kA | 31.5 | 31.5 |
熔断器技术参数 Main technical data ofthe Fuse
美式箱变高压侧由后备保护熔断器和插入式熔断器串联提供全范围保护,原理简单,经济可靠;后备保护熔断器为油浸式高压限流熔断器,开断容量大,仅在变压器内部故障时动作,插入式熔断器内装双敏熔丝,可提供电流与温度双重保护,双敏熔丝熔断后,可在现场方便地更换熔芯。
三相变压器容量(kVA) Three-phase transformer capacity | 变压器初级电压(lOkV) Transformer primary voltage | |||||||
XRNT额定电流(A) XRNT rated current | PRNTl过载保护额定电流(A) PRNTl rated current overload protection | |||||||
30 | 10 | 6 | ||||||
50 | 16 | 8 | ||||||
80 | 16 | 10 | ||||||
100 | 20 | 15 | ||||||
125 | 25 | 15 | ||||||
160 | 31.5 | 25 | ||||||
200 | 40 | 25 | ||||||
250 | 50 | 40 | ||||||
315 | 63 | 40 | ||||||
400 | 63 | 40 | ||||||
500 | 80 | 50 | ||||||
630 | 100 | 50,65 | ||||||
800 | 125 | 65 | ||||||
1250 | 160 | 100 | ||||||
1600 | 200 | 140 |
技术参数
预装式变电站技术参数Main technical data of the substation
名称Description | 单位Unit | 参数Specifications | ||||||||||||
额定电压Rated voltage | kV | 10/0.4(高压HV/低压LV) | ||||||||||||
最高工作电压Max. operating voltage | kV | 12(高压侧HV compartment) | ||||||||||||
额定频率Rated frequency | Hz | 50 | ||||||||||||
额定容量Rated Ca pacity | kVA | 50-1600 | ||||||||||||
1分钟工频耐压 Rated power frequency withstand voltage(lmin) | kV | 35 | ||||||||||||
雷电冲击电压Rated lighting impulse withstand voltage | kV | 75 | ||||||||||||
冷却方式Cooling | 油浸自冷Oil-immersed self-cooled | |||||||||||||
高压后备熔断器开断电流 Rated breaking current of high voltage backup fuse | kA | 50 | ||||||||||||
插入式熔断器开断电流 Rated breaking current of plug-in fuse | kA | 2.5 | ||||||||||||
环境温度Air temperature | °C | -35~+40 | ||||||||||||
线圈允许温升Coil ternperatu re rise | °C | 65 | ||||||||||||
无载调压No load tap | ±5%或±2X2.5% | |||||||||||||
噪声等级Noise Level | db | 50 | ||||||||||||
防护等级Degree of protection | IP43 |
变压器技术参数Main technical data of the Transformer
选用新型S13系列变压器器身,损耗低,过载能力好,抗短路能力强,所有紧固件均经过防松处理,免吊芯;也可选用性能更优良的S20系列及S22系列变压器
New type S13 seriestransformer body used, with low loss, high overloading capacity, withstand high short circuit current,
all fixings are anti-loose, free from liftingcore; also theusercan choose the better one: S20 and S22 series transformer.
容量kVA Capacity | 电压kV Valtage | 联接组标号 Connection | 空载电流% No-Load current | 空载损耗W No-load loss | 阻抗电压% Impedance voltage | 负载损耗W Load loss | ||||||||
高庄H.V | 低压L.V | S13 | S20 | S22 | S13 | S20 | S22 | S13 | S20 | S22 | ||||
50 | 10±5% 或 2X2.5% | 0.4 | Dyn11或 Yyn0 | 2.0 | 1.9 | 0.75 | 100 | 90 | 80 | 4.0 | 910 | 730 | 655 | |
63 | 1.9 | 1.8 | 07 | 110 | 100 | 90 | 1090 | 870 | 785 | |||||
80 | 1.9 | 1.7 | 07 | 130 | 115 | 105 | 1310 | 1050 | 945 | |||||
100 | 1.8 | 1.55 | 0.65 | 150 | 135 | 120 | 1580 | 1265 | 1140 | |||||
125 | 1.7 | 1.45 | 0.65 | 170 | 150 | 135 | 1890 | 1510 | 1360 | |||||
160 | 1.6 | 1.3 | 0.6 | 200 | 180 | 160 | 2310 | 1850 | 1665 | |||||
200 | 1.5 | 1.2 | 0.55 | 240 | 215 | 190 | 2730 | 2185 | 1970 | |||||
250 | 1.4 | 1.1 | 0.5 | 290 | 260 | 230 | 3200 | 2560 | 2300 | |||||
315 | 1.4 | 1.0 | 0.45 | 340 | 305 | 270 | 3830 | 3065 | 2760 | |||||
400 | 1.3 | 1.0 | 0.4 | 410 | 370 | 330 | 4520 | 3615 | 3250 | |||||
500 | 1.2 | 1.0 | 0.4 | 480 | 430 | 385 | 5410 | 4330 | 3900 | |||||
630 | 1.1 | 0.8 | 0.4 | 570 | 510 | 460 | 4.5 | 6200 | 4960 | 4460 | ||||
800 | 1.0 | 0.7 | 0.35 | 700 | 630 | 560 | 7500 | 6000 | 5400 | |||||
1000 | 1.0 | 0.6 | 0.3 | 830 | 745 | 665 | 10300 | 8240 | 7415 | |||||
1250 | 0.9 | 0.6 | 0.27 | 970 | 870 | 780 | 12000 | 9600 | 8640 |
负荷开关技术参数 Main technical data ofthe Load Switch
负荷开关为油浸式、三相联动开关、弹簧操作机构;可带负荷分合闸操作,其分合速度与操作力大小无关,型式有二工位、四工位T型、四工位V型等可供选择。
项目 Description | 单位 Unit | 四工位环网负荷开关 4-positon ring load switch | 二工位负荷开关 2-positon load switch | |||||
额定电流Rated current | A | 630 | 315 | |||||
额定短路关合电流Ratedshort-circuit makingcurrent | kA | 31.5 | 31.5 | |||||
额定短时耐受电流Ratedshort-timewithstand current | kA | 12.5 | 12.5 | |||||
额定短时耐受时间Ratedshort-timewithstand duration | s | 2 | 2 | |||||
机械寿命Mechanical endurance | 次 times | 2000 | 2000 | |||||
雷电冲击耐受电压峰值全波 Rated lightingimpulse withstand voltage | 相间对地 Betweenphasesandearth | kV | 75 | 75 | ||||
隔离断口 Across theisolatingdistance | 85 | 85 | ||||||
lmin工频耐受电压 Rated power frequency withstand voltage(lmin) | 相间对地 Betweenphasesandearth | kV | 42 | 42 | ||||
隔离断口 Across the isolatingdistance | 48 | 48 | ||||||
额定峰值耐受电流Rated peak withstand current(peak) | kA | 31.5 | 31.5 |
熔断器技术参数 Main technical data ofthe Fuse
美式箱变高压侧由后备保护熔断器和插入式熔断器串联提供全范围保护,原理简单,经济可靠;后备保护熔断器为油浸式高压限流熔断器,开断容量大,仅在变压器内部故障时动作,插入式熔断器内装双敏熔丝,可提供电流与温度双重保护,双敏熔丝熔断后,可在现场方便地更换熔芯。
三相变压器容量(kVA) Three-phase transformer capacity | 变压器初级电压(lOkV) Transformer primary voltage | |||||||
XRNT额定电流(A) XRNT rated current | PRNTl过载保护额定电流(A) PRNTl rated current overload protection | |||||||
30 | 10 | 6 | ||||||
50 | 16 | 8 | ||||||
80 | 16 | 10 | ||||||
100 | 20 | 15 | ||||||
125 | 25 | 15 | ||||||
160 | 31.5 | 25 | ||||||
200 | 40 | 25 | ||||||
250 | 50 | 40 | ||||||
315 | 63 | 40 | ||||||
400 | 63 | 40 | ||||||
500 | 80 | 50 | ||||||
630 | 100 | 50,65 | ||||||
800 | 125 | 65 | ||||||
1250 | 160 | 100 | ||||||
1600 | 200 | 140 |
