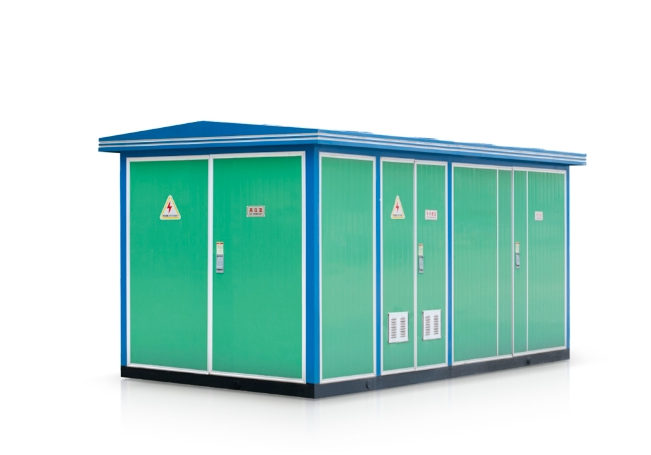

YB-12/0.4预装式变电站(欧式)

产品概述

本产品适用于城市公共配电、路灯配电、工矿企业、市区建筑、住宅小区、油田码头、宾馆、公园及工地施工等，可实现环网或终端型供电方式。

本产品符合下列标准:

● GB/T17467-2010《高压/低压预装式变电站》
● IEC601330《高压/低压预装式变电站》
● DL/T537-93《6-35KV箱式变电站订货技术条件》

型号及特点

正常使用条件
● 环境温度:上限+40°C，下限-15°C(特殊工艺下，可达-45°C);
● 海拔高度不超过2500m (特殊工艺下，可达4000m);
● 空气相对湿度:日平均值不大于95%，月平均值不大于90%;
● 地震烈度不超过8度;
● 不适用于有腐蚀性或可燃性气体、水蒸气等明显污染的场所。
● 注:超出上述正常使用条件时，用户可与制造厂协商确定。

结构特点
● 本变电站由高压室、变压器室和低压室组成，可布置成目字型或品字型;
● 具有终端，环网或双电源供电方式;
● 可做成单台或双台变压器的供电方案;
● 可选择油浸电力变压器和干式电力变压器:
● 箱体设有足够的自然通风口和隔热措施，可保证所有电器设备正常运行(如用户需求可采用强制冷却);
● “五防”功能齐全，操作维护方便，运行安全可靠;
● 外壳材料为不锈钢、铝合金、冷轧板、彩钢复合板非金属或两者的组合，耐老化、阻燃、防腐防水、防尘、具备长期户外使用条件;
● 体积小、重量轻、外型美观与环境协调;
● 当选用SF6负荷开关柜时，箱变整体尺寸小，更适用于小区建设，路灯工程改造;
● 高压环网柜内可装配网自动化终端(RTU)实现短路及单相地故障的可靠检测，具备“四遥”功能，便于配网自动化升级。

高压侧

预装式变电站高压一般采用负荷开关一熔断器组合电器保护，熔断器一相熔断后，三相联动脱扣，负荷开关有压气式、真空、六氟化硫等型式可选，可配电动操作机构，实现自动化升级;熔断器为高压限流熔断器，带撞击器，动作可靠，开断容量大。对于800kVA以上的变压器，可选用ZN12，ZN28，VS1等真空断路器保护。
低压侧

低压侧主开关采用万能式或智能型断路器，出线开关选用新型塑壳式开关体积小、飞弧短，出线灵活，智能型自动跟踪无功补偿装置，有接触器和无触点两种投切方式供用户选择。
变压器

预装式变电站选用低损耗、油浸式、全密封S13、S20、S22系列变压器，也可选用树脂绝缘或NOMEX纸绝缘环保型干式变压器，变压器可方便地进出。

技术参数
