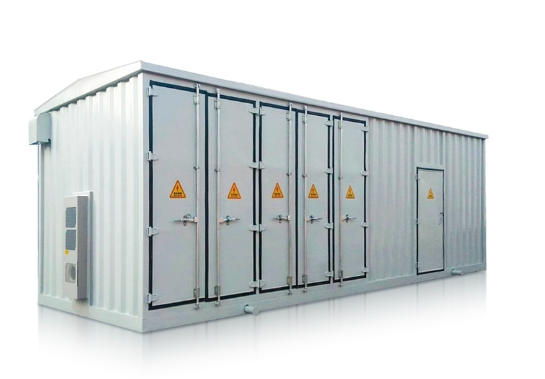

光伏集装箱箱变

产品概述

集装箱式箱变主要用于大、中型光伏电站，采用户外标准集装箱房体设计、将并网逆变器、监控配电柜、监控单元、安装系统及消防等进行了高度集成化设计、满足大、中型光伏电站模块化设计、快速安装的需要保证光伏电站长期、可靠、安全的并联发电。

型号及特点

光伏电站应用环境各异，在满足散热通风的前提下，逆变房需要有良好的防尘、防水、防腐蚀的能力。集装箱式逆变房，将散热、防护等功能实现与逆变器产品结合，并为业主提供个性化内部空间，形成一体化功能设计的光伏系统接入方案平台。以阳光电源集装箱式逆变器为例进行分析。

集装箱式逆变房将逆变器、直流柜集成于一体，采用简洁的分段直排式风道，风道内不含风机，零损耗，免维护。风道长度仅1m，压力损失小，风机处于最佳效率状态。逆变器在工作时，大部分热量通过风道排出集装箱外，同时也有部分热量通过辐射传到箱体内部，内部空气吸收热量后向顶部流动，再由集装箱顶部排风扇排出，确保了逆变器的长期可靠运行。排风处理之外，进风处理同样也要一体化设计。在集装箱侧部增设百叶窗，外部冷空气直接由侧部窗口进入箱体，持续性的在逆变器背部流动，逆变器背部散热方式由原本的自然对流换热转变成为强迫对流，对流换热系数提升了近10倍，极大的提高了背部的换热能力，降低了表面温度;不仅如此，持续性的冷空气在逆变器周围形成低温层，给逆变器提供了良好工作环境。

集装箱体周围加设隔热层，采用低导热率的岩棉作为保温材料，夹层厚度达50mm，可有效隔绝太阳辐射，并在低温环境下较好的保温。箱体进风口S型百叶窗采用专利设计，有效阻止风沙和雨水侵入，防尘棉则采用特制高通量低阻力过滤板，可重复使用，更换时只需按下百叶窗暗扣，即可取出防尘棉，整个操作过程时间不到几秒钟。除了散热、隔热、防护的一体化专业设计，维护便利也需要纳入集装箱平台设计中。阳光电源集装箱式逆变器内置500KW逆变器和直流柜，采用中线对称的放置方式，方便人员查看设备信息和正面维护;逆变器的前置门板能够打开160°，极大的提高了维护空间;集装箱两侧设计了整体式双开门，提供了快捷方便的维修通道，若需对逆变器内大器件进行更换时，直接打开背部双开门即可。
