35kV级S11、S13-□~□系列油浸式电力变压器
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
福乐电气有限公司一家是专业从事电力变压器,高低压开关柜及配套产品的生产制造、科研开发、产品销售为一体的企业,公司坐落于中国电器之都-柳市镇七里港工业区。多年来,公司形成了一套完整的研发、生产销售、服务为一体的经营模式,是国内变压器行业的领先企业。
企业凭借国内先进的技术、生产及检测设备,按照ISO9000质量认证体系的运行标准,采用计算机辅助设计,为客户提供符合各类不同使用场景的环保、节能、低碳的优质产品,以满足市场和不同客户根本要求。产品达到了IEC和国家标准。目前公司生产的S11、S13、S20、S22系列10kV级、20kV级、35kV级油浸式变压器;SCB10、SCB13、SCB14、SCB18系列10kV级,20kV级和35kV级环氧浇注干式电力变压器;SH15、SCBH15、SCBH17型非晶合金电力变压器;YB预装式变电站;ZGS型组合式变电站;光伏发电升压式变压器、高过载变压器、有载调容调压变压器。产品分别通过国家电器产品质量监督检验中心、并获得注册型号备案证书。产品还通过中国质量认证中心能效产品,国家电能认证中心的PCCC产品认证。

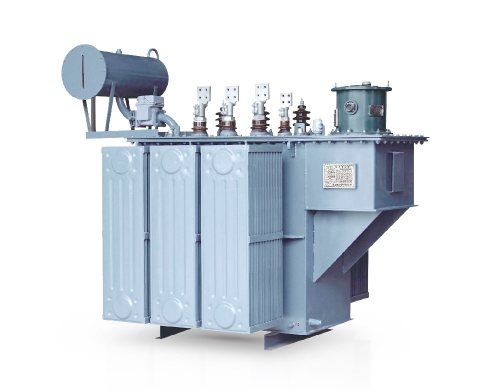

产品图片

35kV级S11、S13-□~□系列油浸式电力变压器
产品概述
我公司生产的三相油浸式配电变压器,器身采用了新型绝缘结构,提高了抗短路能力;铁芯由高质量冷轧硅钢片制成;高压绕组均选用优质无氧铜线为材料,并采用多层圆式结构;所有紧固件均采用特殊防松处理。
产品具有高效率,低损耗的特点,可节省大量的电耗和运行费用,社会效益显著,是国家推广的高新技术产品。
型号及特点
性能技术指标
产品标准GB/T 1094-2013 GB 6450-2015
额定高压:35,36.5,38kV
额定低压:0.4kV
联结组别:Dyn11或Yyn0
高压分接范围:±5%或±2x2.5%
绝缘水平 :LI75AC35/LI0AC5
频率: 50Hz
技术参数
35kV级S11、S13系列配电变压器技术参数
额定容量 (KVA) Rated capacity | 电压组合(kV) Voltage combination | 联结方式 Conn- ecting way | 损耗(kW) Dissipation | 空载 电流 (%) No-Load current | 阻抗 电压 (%) Impedance voltage | 重量(kg) Weight | 外形尺寸(mm) LXBxH Outline dimension | 轨距 纵向/横向 Gauge (longitudinal) transverse direction | ||||||||||||||||||||||||||||||||
高压(kV) High- Voltage | 低压(kV) Low- Voltage | 空载 No- load | 负载 (75°C) Load | 器身重 Equipment body weight | 油重 Oil Weight | 总重 Gross Weight | ||||||||||||||||||||||||||||||||||
30 | 35 36.5 38 调压 范围 ±5% | 0.4 | Yyn0 | 0.165 | 0.90 | 2 | 6.5 | 145 | 205 | 530 | 1010x1020x1425 | 550/550 | ||||||||||||||||||||||||||||
50 | 0.21 | 1.25 | 2 | 210 | 195 | 585 | 1010x1020x1425 | |||||||||||||||||||||||||||||||||
80 | 0.28 | 1.80 | 1.8 | 285 | 225 | 735 | 1060x1125x1560 | |||||||||||||||||||||||||||||||||
100 | 0.31 | 2.03 | 1.8 | 340 | 255 | 830 | 1090x1150x1600 | |||||||||||||||||||||||||||||||||
125 | 0.34 | 2.39 | 1.7 | 395 | 270 | 950 | 1120x1150x1625 | 660/660 | ||||||||||||||||||||||||||||||||
160 | 0.37 | 2.85 | 1.5 | 475 | 285 | 1050 | 1130x1280x1680 | |||||||||||||||||||||||||||||||||
200 | 0.43 | 3.30 | 1.5 | 560 | 310 | 1190 | 1170x1300x1710 | |||||||||||||||||||||||||||||||||
250 | 0.52 | 3.96 | 1.4 | 650 | 350 | 1355 | 1250x1370x1735 | |||||||||||||||||||||||||||||||||
315 | 0.61 | 4.77 | 1.4 | 760 | 390 | 1565 | 1260x1730x1780 | |||||||||||||||||||||||||||||||||
400 | 0.75 | 5.76 | 1.3 | 925 | 490 | 1875 | 1810x1250x1865 | 820/820 | ||||||||||||||||||||||||||||||||
500 | 0.87 | 6.93 | 1.3 | 1085 | 550 | 2135 | 1850x1360x1920 | |||||||||||||||||||||||||||||||||
630 | 1.05 | 8.30 | 1.1 | 1285 | 615 | 2505 | 1900x1380x1990 | |||||||||||||||||||||||||||||||||
800 | 1.25 | 9.90 | 1.0 | 1530 | 720 | 2945 | 2100x1400x2075 | |||||||||||||||||||||||||||||||||
1000 | 1.44 | 12.20 | 0.7 | 1845 | 815 | 3500 | 2220x1430x2245 | |||||||||||||||||||||||||||||||||
1250 | 1.76 | 14.70 | 0.6 | 1930 | 935 | 3975 | 2260x1430x2250 | 1070/1070 | ||||||||||||||||||||||||||||||||
1600 | 2.15 | 17.55 | 0.6 | 2385 | 1070 | 4685 | 2300x1460x2470 | |||||||||||||||||||||||||||||||||
2000 | 2.61 | 21.50 | 0.6 | 2630 | 1090 | 4890 | 2380x1740x2350 |
35kV级S11、S13系列电力变压器技术参数
额定容量 (KVA) Rated capacity | 电压组合(kV) Voltage combination | 联结方式 Conn- ecting way | 损耗(kW) Dissipation | 空载 电流 (%) No-Load current | 阻抗 电压 (%) Impedance voltage | 重量(kg) Weight | 外形尺寸(mm) LXBxH Outline dimension | 轨距 纵向/横向 Gauge (longitudinal) transverse direction | ||||||||||||||||||||||||||||||||
高压(kV) High- Voltage | 低压(kV) Low- Voltage | 空载 No- load | 负载 (75°C) Load | 器身重 Equipment body weight | 油重 Oil Weight | 总重 Gross Weight | ||||||||||||||||||||||||||||||||||
315 | 35 36.5 38.5 调压 范围 ±5% | 10 6 | Yd11 | 0.61 | 4.77 | 1.4 | 6.5 | 825 | 440 | 1685 | 1300x1350x1800 | 660/660 | ||||||||||||||||||||||||||||
400 | 0.75 | 5.76 | 1.3 | 970 | 520 | 1880 | 1920x1370x1880 | |||||||||||||||||||||||||||||||||
500 | 0.87 | 6.93 | 1.3 | 1110 | 610 | 2235 | 1980x1380x1910 | 820/820 | ||||||||||||||||||||||||||||||||
630 | 1.05 | 8.30 | 1.1 | 1215 | 630 | 2420 | 2010x1400x1920 | |||||||||||||||||||||||||||||||||
800 | 1.25 | 9.90 | 1.0 | 1540 | 750 | 3035 | 2100x1410x2020 | |||||||||||||||||||||||||||||||||
1000 | 1.44 | 12.20 | 1.0 | 1795 | 835 | 3440 | 2200x1430x2130 | |||||||||||||||||||||||||||||||||
1250 | 1.76 | 14.70 | 0.9 | 1960 | 900 | 3860 | 2220x1440x2160 | |||||||||||||||||||||||||||||||||
1600 | 2.15 | 17.55 | 0.85 | 2275 | 1025 | 4540 | 2250x1440x2280 | |||||||||||||||||||||||||||||||||
2000 | 2.61 | 19.50 | 0.75 | 2560 | 1050 | 4960 | 2310x1470x2300 | |||||||||||||||||||||||||||||||||
2500 | 3.15 | 20.70 | 0.75 | 3140 | 1245 | 5730 | 2430x1760x2380 | 1070/1070 | ||||||||||||||||||||||||||||||||
3150 | 3.87 | 24.30 | 0.7 | 7 | 3785 | 1500 | 7100 | 2550x2220x2420 | ||||||||||||||||||||||||||||||||
4000 | 4.65 | 28.80 | 0.7 | 4690 | 1790 | 8500 | 2670x2390x2510 | |||||||||||||||||||||||||||||||||
5000 | 5.50 | 33.10 | 0.6 | 5570 | 2015 | 9790 | 2870x2450x2750 | 1475/1475 | ||||||||||||||||||||||||||||||||
6300 | 35 36.5 38.5 调压 范围 ± 2x2.5% | Ynd11 | 6.60 | 36.90 | 0.6 | 7.5 | 7380 | 2460 | 11880 | 3100x2580x2950 | ||||||||||||||||||||||||||||||
8000 | 9.00 | 40.50 | 0.55 | 8870 | 2650 | 14100 | 3250x3680x3150 | |||||||||||||||||||||||||||||||||
10000 | 10.60 | 47.70 | 0.55 | 10020 | 2930 | 16500 | 3320x2720x3230 | |||||||||||||||||||||||||||||||||
12500 | 12.60 | 56.70 | 0.5 | 8 | 12880 | 3210 | 19780 | 3410x2950x3430 | ||||||||||||||||||||||||||||||||
16000 | 15.30 | 69.30 | 0.5 | 16120 | 1780 | 23950 | 3520x3180x3570 |
技术参数
35kV级S11、S13系列配电变压器技术参数
额定容量 (KVA) Rated capacity | 电压组合(kV) Voltage combination | 联结方式 Conn- ecting way | 损耗(kW) Dissipation | 空载 电流 (%) No-Load current | 阻抗 电压 (%) Impedance voltage | 重量(kg) Weight | 外形尺寸(mm) LXBxH Outline dimension | 轨距 纵向/横向 Gauge (longitudinal) transverse direction | ||||||||||||||||||||||||||||||||
高压(kV) High- Voltage | 低压(kV) Low- Voltage | 空载 No- load | 负载 (75°C) Load | 器身重 Equipment body weight | 油重 Oil Weight | 总重 Gross Weight | ||||||||||||||||||||||||||||||||||
30 | 35 36.5 38 调压 范围 ±5% | 0.4 | Yyn0 | 0.165 | 0.90 | 2 | 6.5 | 145 | 205 | 530 | 1010x1020x1425 | 550/550 | ||||||||||||||||||||||||||||
50 | 0.21 | 1.25 | 2 | 210 | 195 | 585 | 1010x1020x1425 | |||||||||||||||||||||||||||||||||
80 | 0.28 | 1.80 | 1.8 | 285 | 225 | 735 | 1060x1125x1560 | |||||||||||||||||||||||||||||||||
100 | 0.31 | 2.03 | 1.8 | 340 | 255 | 830 | 1090x1150x1600 | |||||||||||||||||||||||||||||||||
125 | 0.34 | 2.39 | 1.7 | 395 | 270 | 950 | 1120x1150x1625 | 660/660 | ||||||||||||||||||||||||||||||||
160 | 0.37 | 2.85 | 1.5 | 475 | 285 | 1050 | 1130x1280x1680 | |||||||||||||||||||||||||||||||||
200 | 0.43 | 3.30 | 1.5 | 560 | 310 | 1190 | 1170x1300x1710 | |||||||||||||||||||||||||||||||||
250 | 0.52 | 3.96 | 1.4 | 650 | 350 | 1355 | 1250x1370x1735 | |||||||||||||||||||||||||||||||||
315 | 0.61 | 4.77 | 1.4 | 760 | 390 | 1565 | 1260x1730x1780 | |||||||||||||||||||||||||||||||||
400 | 0.75 | 5.76 | 1.3 | 925 | 490 | 1875 | 1810x1250x1865 | 820/820 | ||||||||||||||||||||||||||||||||
500 | 0.87 | 6.93 | 1.3 | 1085 | 550 | 2135 | 1850x1360x1920 | |||||||||||||||||||||||||||||||||
630 | 1.05 | 8.30 | 1.1 | 1285 | 615 | 2505 | 1900x1380x1990 | |||||||||||||||||||||||||||||||||
800 | 1.25 | 9.90 | 1.0 | 1530 | 720 | 2945 | 2100x1400x2075 | |||||||||||||||||||||||||||||||||
1000 | 1.44 | 12.20 | 0.7 | 1845 | 815 | 3500 | 2220x1430x2245 | |||||||||||||||||||||||||||||||||
1250 | 1.76 | 14.70 | 0.6 | 1930 | 935 | 3975 | 2260x1430x2250 | 1070/1070 | ||||||||||||||||||||||||||||||||
1600 | 2.15 | 17.55 | 0.6 | 2385 | 1070 | 4685 | 2300x1460x2470 | |||||||||||||||||||||||||||||||||
2000 | 2.61 | 21.50 | 0.6 | 2630 | 1090 | 4890 | 2380x1740x2350 |
35kV级S11、S13系列电力变压器技术参数
额定容量 (KVA) Rated capacity | 电压组合(kV) Voltage combination | 联结方式 Conn- ecting way | 损耗(kW) Dissipation | 空载 电流 (%) No-Load current | 阻抗 电压 (%) Impedance voltage | 重量(kg) Weight | 外形尺寸(mm) LXBxH Outline dimension | 轨距 纵向/横向 Gauge (longitudinal) transverse direction | ||||||||||||||||||||||||||||||||
高压(kV) High- Voltage | 低压(kV) Low- Voltage | 空载 No- load | 负载 (75°C) Load | 器身重 Equipment body weight | 油重 Oil Weight | 总重 Gross Weight | ||||||||||||||||||||||||||||||||||
315 | 35 36.5 38.5 调压 范围 ±5% | 10 6 | Yd11 | 0.61 | 4.77 | 1.4 | 6.5 | 825 | 440 | 1685 | 1300x1350x1800 | 660/660 | ||||||||||||||||||||||||||||
400 | 0.75 | 5.76 | 1.3 | 970 | 520 | 1880 | 1920x1370x1880 | |||||||||||||||||||||||||||||||||
500 | 0.87 | 6.93 | 1.3 | 1110 | 610 | 2235 | 1980x1380x1910 | 820/820 | ||||||||||||||||||||||||||||||||
630 | 1.05 | 8.30 | 1.1 | 1215 | 630 | 2420 | 2010x1400x1920 | |||||||||||||||||||||||||||||||||
800 | 1.25 | 9.90 | 1.0 | 1540 | 750 | 3035 | 2100x1410x2020 | |||||||||||||||||||||||||||||||||
1000 | 1.44 | 12.20 | 1.0 | 1795 | 835 | 3440 | 2200x1430x2130 | |||||||||||||||||||||||||||||||||
1250 | 1.76 | 14.70 | 0.9 | 1960 | 900 | 3860 | 2220x1440x2160 | |||||||||||||||||||||||||||||||||
1600 | 2.15 | 17.55 | 0.85 | 2275 | 1025 | 4540 | 2250x1440x2280 | |||||||||||||||||||||||||||||||||
2000 | 2.61 | 19.50 | 0.75 | 2560 | 1050 | 4960 | 2310x1470x2300 | |||||||||||||||||||||||||||||||||
2500 | 3.15 | 20.70 | 0.75 | 3140 | 1245 | 5730 | 2430x1760x2380 | 1070/1070 | ||||||||||||||||||||||||||||||||
3150 | 3.87 | 24.30 | 0.7 | 7 | 3785 | 1500 | 7100 | 2550x2220x2420 | ||||||||||||||||||||||||||||||||
4000 | 4.65 | 28.80 | 0.7 | 4690 | 1790 | 8500 | 2670x2390x2510 | |||||||||||||||||||||||||||||||||
5000 | 5.50 | 33.10 | 0.6 | 5570 | 2015 | 9790 | 2870x2450x2750 | 1475/1475 | ||||||||||||||||||||||||||||||||
6300 | 35 36.5 38.5 调压 范围 ± 2x2.5% | Ynd11 | 6.60 | 36.90 | 0.6 | 7.5 | 7380 | 2460 | 11880 | 3100x2580x2950 | ||||||||||||||||||||||||||||||
8000 | 9.00 | 40.50 | 0.55 | 8870 | 2650 | 14100 | 3250x3680x3150 | |||||||||||||||||||||||||||||||||
10000 | 10.60 | 47.70 | 0.55 | 10020 | 2930 | 16500 | 3320x2720x3230 | |||||||||||||||||||||||||||||||||
12500 | 12.60 | 56.70 | 0.5 | 8 | 12880 | 3210 | 19780 | 3410x2950x3430 | ||||||||||||||||||||||||||||||||
16000 | 15.30 | 69.30 | 0.5 | 16120 | 1780 | 23950 | 3520x3180x3570 |
