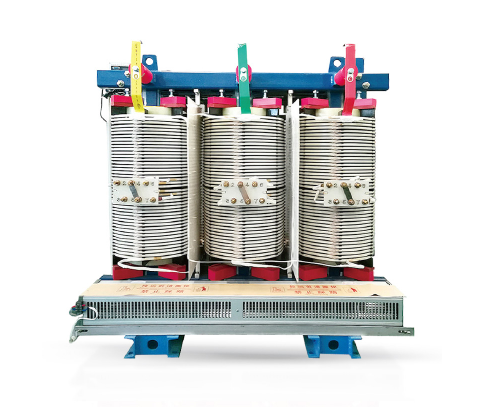

SG(B)10 H级绝缘干式电力变压器

产品概述

SG10型H级绝缘干式电力变压器承受热冲击能力强，过负载能力大、难燃、防火性能高、低损耗、局部放电量小、噪声低、不产生有害气体、不污染环境、对湿度、灰尘不敏感、体积小、不开裂、维护简便。因此，最适宜用于防火要求高，负荷波动大以及污秽潮湿的恶劣环境中。如：机场、发电厂、冶金作业、医院、高层建筑、购物中心、居民密集区以及石油、化工、核电站、核潜艇等特殊环境中。

型号及特点

性能技术指标

产品标准：GB/T 10228-2015, GB 1094.11-2007
额定高压：10(11, 10.5, 6.6, 6.3, 6)kV
额定低压：0.4kV
联结组别：Dyn11或Yyn0
高压分接范围：±5%或±2x2.5%
绝缘水平：LI75AC35/LI0AC5
频率：50Hz

铁芯

铁芯采用进口晶粒取向优质高导磁性能硅钢片叠装而成。45°全斜接缝结构，绕组成铁芯间采用弹性固定装置，使变压器具有较低的空载损耗和噪声。
铁芯表面经特殊的工艺处理，既降低变压器噪声又使变压器在运行过程中铁芯不会锈蚀。
铁芯由拉螺杆适度夹紧，无冲孔，上、下夹件由拉板连接并与底座固定为一体，绕组通过弹性垫块固定，缓冲结构可减轻绕组的震动程度和降低噪声。

高、低压线圈

高、低压线圈选用Nomex® 绝缘材料，并经VPI真空加压设备多次浸渍无溶剂浸渍漆，并多次高温烘焙固化。高压线圈采用机械强度高，散热条件好的连续式结构，避免了多层圆筒式线圈层间电压高，散热能力差、容易热击穿，以及机械强度低的缺点，从而提高了产品运行的可靠性；低压线圈采用箔式或纵向气道大电流螺旋式结构。浸渍后的线圈防潮性能极佳，更能承受冲击，永无龟裂，无局部放电，寿命期后易于分散回收，保护环境。

引出线

高压出线端子固定在绕组上部，分接头在绕组中部，在断电的情况下通过联接片变换抽头，从而调节输出电压。 低压出线端子为板式导电排，通过螺栓与引出排可靠连接。

外壳

如用户需要，我公司可提供防护等级为IP20和IP23的外壳。外壳防护等级IP20的含义为：不容许直径12mm的固体异物进入。为保证冷却空气流通，外壳的底板与顶部由网孔板制成。外壳防护等级IP23的含义除同IP20外，还可防止与垂线成60°角以内的水淋入。

过热保护

为对线圈过热采取保护措施，315KVA及以上SG10干式变压器装有一套温度显示保护装置。本装置利用埋入低压绕组内的感温元件作为数显仪的信号源。当低压绕组内温度发生变化时，感温数显仪显示出一个新的温度值，并根据此温度值执行控制及报警功能，以起到保护变压器的作用。

过热能力

SG10 干式电力变压器采用新结构、新材料、新工艺散热条件好、热寿命长、过负荷能力极强，在120%过负荷下或长期安全可靠工作。在IP23环境下无需风机冷却，仍可长期满负荷运行。

安全

SG10型新产品为当今最高安全性能的干式变压器。所有绝缘材料均不助燃、自熄、无毒，其可燃物质不到环氧浇注式产品的10%，在800℃高温下长时间燃烧无有毒烟雾产生，从而克服了环氧浇注式变压器燃烧时产生有毒气体的缺陷。SG10型新产品在电力、地铁、船舶、化工、冶金等对安全要求高、湿热、通风不良的场合更显优越性。

可靠

SG10型新产品的特殊线圈设计、工艺及材料，使产品三防性能极佳(防潮、防霉、防盐雾)，更能承受热冲击，永无龟裂、无局部放电产生。
以Nomex® 为基础的绝缘系统，在变压器的整个使用寿命期都保持极佳的电性能和机械性能。Nomex®材料不易老化，耐收缩及抗压缩，加上弹力特强，因此可以确保变压器既使在使用数年之后线圈仍保持结构紧密，并且能够承受短路的压力。

卓越的耐潮湿性

Nomex 绝缘系统OVDT干式变压器足以抵挡水份的侵入。
采用先进的VPI设备和真空浸渍技术。
UL认可的高品质浸渍漆，在180℃及以上的温度下可长期连续运行。
Nomex® 纸完全由浸渍漆渗透浸渍。

体积更小、重量更轻

SG10型新产品采用了杜邦Nomex 纸为主绝缘材料，并将其作为变压器最热点处的混合绝缘系统，使该产品与同等容量的环氧树脂浇注式变压器产品相比，减小了尺寸和重量。

环保

SG10型新产品寿命期后分解回收，满足客户需求，克服了环氧树脂浇注干式变压器由于树脂、玻璃丝固化融合成整体，导致寿命期后不可分解，污染环境的缺陷。

技术参数
