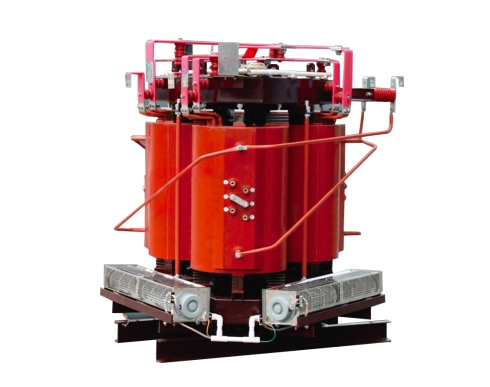

SCB囗-RL型树脂绝缘立体三角形卷铁芯干式变压器

产品概述

树脂绝缘立体三角形卷铁芯干式变压器采用立体三角形卷铁芯核心部件,经过拼装和退火后,三相磁路完全对称,磁阻大大减小,激磁电流、空载损耗显著降低。
树脂浇注立体卷铁芯干式变压器除具有常规干式变压器安全、过载能力强等优点外,还具有环保、空载损耗、激磁电流小,噪音低,防潮、防腐、耐受短路能力强、耐受冲击过电压性能好、体积小,重量轻,外形美观等特点。

产品主要性能指标均优于国内标准。最适宜用于防火要求高的环境中,适用于高层住宅、机场、车站、码头、地铁、医院、发电厂、冶金行业、购物中心、居民密集区及石油化工、核电站、核潜艇等场所。新型高新技术变压器产品树脂浇注立体卷铁芯干式变压器,提供节能、环保、防潮、防腐、耐受短路能力强、耐受冲击过电压性能强的全新变压器增值方案。

型号及特点

结构特点

● 节能效果显著:立体三角形卷铁芯无接缝,即不存在高能耗区,可充分发挥优质铁芯材料高导磁特点,最大地减少因接缝处形成的空气隙带来的损耗。

● 小型化: 空间利用系数高,变压器采用三角形结构,故体积比常规变压器小,结构紧凑、外型美观、占地面积小。

● 低噪音:由于立体三角形卷铁芯是由几种梯形料带依次卷绕而成,硅钢带之间卷绕紧密,硅钢带的导磁方向与铁芯的磁路方向完全一致,工作时振动小,可以解决叠铁芯因磁路不连贯而发出的噪音,可将噪音降低到最低限度。

技术参数
